XT990 - Серводвигатели DD серии XT

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Physis

Стандартные модели

Характеристика Модель
XT990-075-000C XT990-100-000C XT990-150-000C XT990-200-000C
Номинальная скорость (об/мин) 80 125 80 60
Максимальная скорость (об/мин) 200 300 250 200
Номинальный ток (A) 105.3 215.3 218.7 218.7
Номинальный крутящий момент (Н·м) 5823 7894 11794 15720
Номинальная мощность (Вт) 48.3 101.5 98.1 95.4
Максимальный ток (А) 277 629 637 646
Максимальный крутящий момент (Н·м) 9800 13800 20500 27500

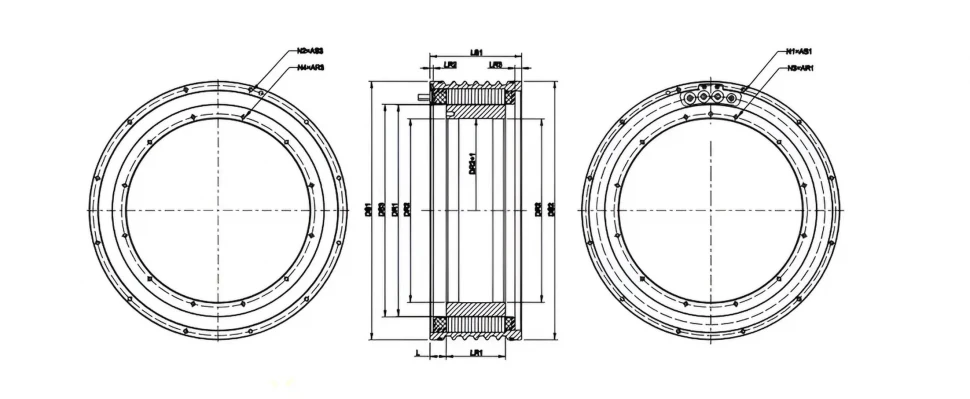

DS1 1030 1030 1030 1030
DS2 1030 1030 1030 1030
DS3 915 915 915 915
DR1 912.6 912.6 912.6 912.6
DR2 870 870 870 870
LS1 280 180 230 280
LR1 200 100 150 200
L 39.5 39.5 39.5 39.5
N1*AS1 24*M10 24*M10 24*M10 24*M10
N2*AS3 24*M10 24*M10 24*M10 24*M10
N3*AR1 23*M10 23*M10 23*M10 23*M10
N4*AR3 23*M10 23*M10 23*M10 23*M10

XT990-075-000C

Номинальная скорость (об/мин) 80
Максимальная скорость (об/мин) 200
Номинальный ток (A) 105.3
Номинальный крутящий момент (Н·м) 5823
Номинальная мощность (Вт) 48.3
Максимальный ток (А) 277
Максимальный крутящий момент (Н·м) 9800
DS1 1030
DS2 1030
DS3 915
DR1 912.6
DR2 870
LS1 280
LR1 200
L 39.5
N1*AS1 24*M10
N2*AS3 24*M10
N3*AR1 23*M10
N4*AR3 23*M10

XT990-100-000C

Номинальная скорость (об/мин) 125
Максимальная скорость (об/мин) 300
Номинальный ток (A) 215.3
Номинальный крутящий момент (Н·м) 7894
Номинальная мощность (Вт) 101.5
Максимальный ток (А) 629
Максимальный крутящий момент (Н·м) 13800
DS1 1030
DS2 1030
DS3 915
DR1 912.6
DR2 870
LS1 180
LR1 100
L 39.5
N1*AS1 24*M10
N2*AS3 24*M10
N3*AR1 23*M10
N4*AR3 23*M10

XT990-150-000C

Номинальная скорость (об/мин) 80
Максимальная скорость (об/мин) 250
Номинальный ток (A) 218.7
Номинальный крутящий момент (Н·м) 11794
Номинальная мощность (Вт) 98.1
Максимальный ток (А) 637
Максимальный крутящий момент (Н·м) 20500
DS1 1030
DS2 1030
DS3 915
DR1 912.6
DR2 870
LS1 230
LR1 150
L 39.5
N1*AS1 24*M10
N2*AS3 24*M10
N3*AR1 23*M10
N4*AR3 23*M10

XT990-200-000C

Номинальная скорость (об/мин) 60
Максимальная скорость (об/мин) 200
Номинальный ток (A) 218.7
Номинальный крутящий момент (Н·м) 15720
Номинальная мощность (Вт) 95.4
Максимальный ток (А) 646
Максимальный крутящий момент (Н·м) 27500
DS1 1030
DS2 1030
DS3 915
DR1 912.6
DR2 870
LS1 280
LR1 200
L 39.5
N1*AS1 24*M10
N2*AS3 24*M10
N3*AR1 23*M10
N4*AR3 23*M10

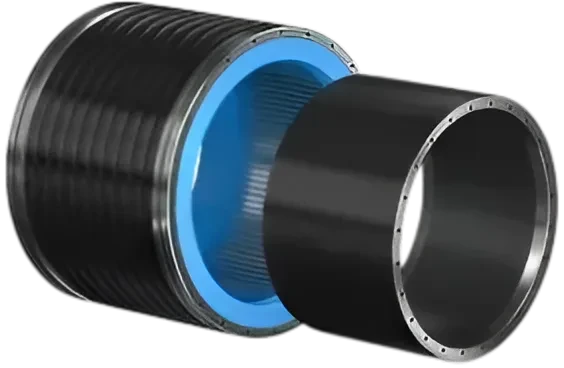

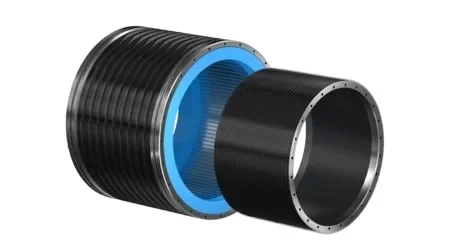

Серводвигатель XT990

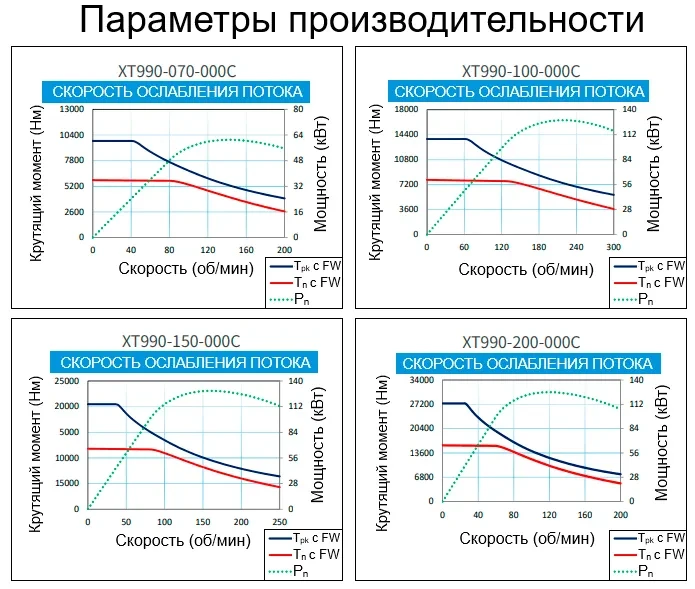

Серводвигатель прямого привода серии XT990 представляет собой компактное и высокопроизводительное решение для автоматизированных систем. Модельный ряд предлагает широкий выбор исполнений с номинальным крутящим моментом от 5823 до 15720 Н·м, доступных при различных номинальных скоростях - 60, 80 или 125 об/мин. Максимальная скорость для всех модификаций достигает 200-300 об/мин. Двигатели обладают значительным запасом по перегрузке, развивая максимальный крутящий момент от 9800 до 27500 Н·м. Электрические параметры варьируются в зависимости от модели: номинальный ток составляет от 105.3 А до 218.7 А, а максимальный - от 277 А до 646 А. Номинальная мощность моделей плавно возрастает с увеличением скорости и момента, достигая 101.5 Вт.
