XT760 - Серводвигатели DD серии XT
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | ||||
|---|---|---|---|---|---|
| XT760-050-000C | XT760-075-000C | XT760-100-000C | XT760-150-000C | XT760-200-000C | |
| Номинальная скорость (об/мин) | 105 | 105 | 75 | 115 | 85 |
| Максимальная скорость (об/мин) | 300 | 300 | 300 | 400 | 300 |
| Номинальный ток (A) | 52.1 | 52.1 | 84.3 | 164.1 | 164.8 |
| Номинальный крутящий момент (Н·м) | 2156 | 2156 | 4553 | 6507 | 8707 |
| Номинальная мощность (Вт) | 23.7 | 23.7 | 35.8 | 78.4 | 77.5 |
| Максимальный ток (А) | 164 | 164 | 263 | 415 | 417 |
| Максимальный крутящий момент (Н·м) | 38 | 3800 | 7800 | 11600 | 15500 |
| DS1 | 795 | 795 | 795 | 795 | 795 |
| DS2 | 795 | 795 | 795 | 795 | 795 |
| DS3 | 690 | 690 | 690 | 690 | 690 |
| DR1 | 687.6 | 687.6 | 687.6 | 687.6 | 687.5 |
| DR2 | 650 | 650 | 650 | 650 | 650 |
| LS1 | 130 | 150 | 180 | 230 | 280 |
| LR1 | 50 | 75 | 100 | 150 | 200 |
| L | 39.5 | 39.5 | 39.5 | 39.5 | 39.5 |
| N1*AS1 | 16*M8 | 16*M8 | 31*M8 | 31*M8 | 31*M8 |
| N2*AS3 | 16*M8 | 16*M8 | 31*M8 | 31*M8 | 31*M8 |
| N3*AR1 | 16*M8 | 16*M8 | 32*M8 | 32*M8 | 32*M8 |
| N4*AR3 | 16*M8 | 16*M8 | 32*M8 | 32*M8 | 32*M8 |
XT760-050-000C
| Номинальная скорость (об/мин) | 105 |
| Максимальная скорость (об/мин) | 300 |
| Номинальный ток (A) | 52.1 |
| Номинальный крутящий момент (Н·м) | 2156 |
| Номинальная мощность (Вт) | 23.7 |
| Максимальный ток (А) | 164 |
| Максимальный крутящий момент (Н·м) | 38 |
| DS1 | 795 |
| DS2 | 795 |
| DS3 | 690 |
| DR1 | 687.6 |
| DR2 | 650 |
| LS1 | 130 |
| LR1 | 50 |
| L | 39.5 |
| N1*AS1 | 16*M8 |
| N2*AS3 | 16*M8 |
| N3*AR1 | 16*M8 |
| N4*AR3 | 16*M8 |
XT760-075-000C
| Номинальная скорость (об/мин) | 105 |
| Максимальная скорость (об/мин) | 300 |
| Номинальный ток (A) | 52.1 |
| Номинальный крутящий момент (Н·м) | 2156 |
| Номинальная мощность (Вт) | 23.7 |
| Максимальный ток (А) | 164 |
| Максимальный крутящий момент (Н·м) | 3800 |
| DS1 | 795 |
| DS2 | 795 |
| DS3 | 690 |
| DR1 | 687.6 |
| DR2 | 650 |
| LS1 | 150 |
| LR1 | 75 |
| L | 39.5 |
| N1*AS1 | 16*M8 |
| N2*AS3 | 16*M8 |
| N3*AR1 | 16*M8 |
| N4*AR3 | 16*M8 |
XT760-100-000C
| Номинальная скорость (об/мин) | 75 |
| Максимальная скорость (об/мин) | 300 |
| Номинальный ток (A) | 84.3 |
| Номинальный крутящий момент (Н·м) | 4553 |
| Номинальная мощность (Вт) | 35.8 |
| Максимальный ток (А) | 263 |
| Максимальный крутящий момент (Н·м) | 7800 |
| DS1 | 795 |
| DS2 | 795 |
| DS3 | 690 |
| DR1 | 687.6 |
| DR2 | 650 |
| LS1 | 180 |
| LR1 | 100 |
| L | 39.5 |
| N1*AS1 | 31*M8 |
| N2*AS3 | 31*M8 |
| N3*AR1 | 32*M8 |
| N4*AR3 | 32*M8 |
XT760-150-000C
| Номинальная скорость (об/мин) | 115 |
| Максимальная скорость (об/мин) | 400 |
| Номинальный ток (A) | 164.1 |
| Номинальный крутящий момент (Н·м) | 6507 |
| Номинальная мощность (Вт) | 78.4 |
| Максимальный ток (А) | 415 |
| Максимальный крутящий момент (Н·м) | 11600 |
| DS1 | 795 |
| DS2 | 795 |
| DS3 | 690 |
| DR1 | 687.6 |
| DR2 | 650 |
| LS1 | 230 |
| LR1 | 150 |
| L | 39.5 |
| N1*AS1 | 31*M8 |
| N2*AS3 | 31*M8 |
| N3*AR1 | 32*M8 |
| N4*AR3 | 32*M8 |
XT760-200-000C
| Номинальная скорость (об/мин) | 85 |
| Максимальная скорость (об/мин) | 300 |
| Номинальный ток (A) | 164.8 |
| Номинальный крутящий момент (Н·м) | 8707 |
| Номинальная мощность (Вт) | 77.5 |
| Максимальный ток (А) | 417 |
| Максимальный крутящий момент (Н·м) | 15500 |
| DS1 | 795 |
| DS2 | 795 |
| DS3 | 690 |
| DR1 | 687.5 |
| DR2 | 650 |
| LS1 | 280 |
| LR1 | 200 |
| L | 39.5 |
| N1*AS1 | 31*M8 |
| N2*AS3 | 31*M8 |
| N3*AR1 | 32*M8 |
| N4*AR3 | 32*M8 |

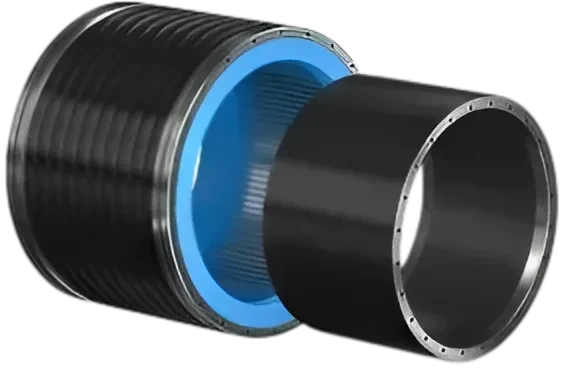

Серводвигатель DD серии XT760
Серводвигатель прямого привода серии XT760 представляет собой компактное и высокопроизводительное решение для автоматизированных систем. Модельный ряд предлагает широкий выбор исполнений с номинальным крутящим моментом от 2156 до 8707 Н·м, доступных при различных номинальных скоростях - 75, 85, 105 или 115 об/мин. Максимальная скорость для всех модификаций достигает 300-400 об/мин. Двигатели обладают значительным запасом по перегрузке, развивая максимальный крутящий момент от 38 до 15500 Н·м. Электрические параметры варьируются в зависимости от модели: номинальный ток составляет от 52.1 А до 164.8 А, а максимальный - от 164 А до 417 А. Номинальная мощность моделей плавно возрастает с увеличением скорости и момента, достигая 78.4 Вт.
