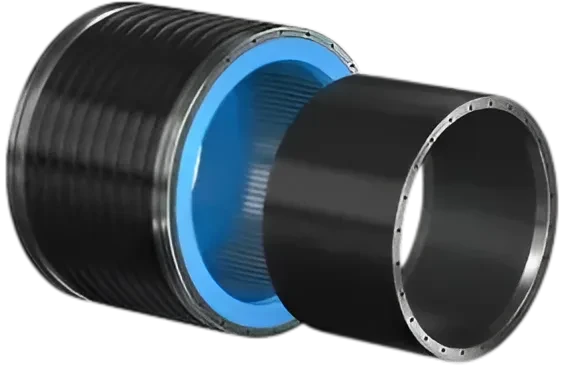

XT530 - Серводвигатели DD серии XT
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели

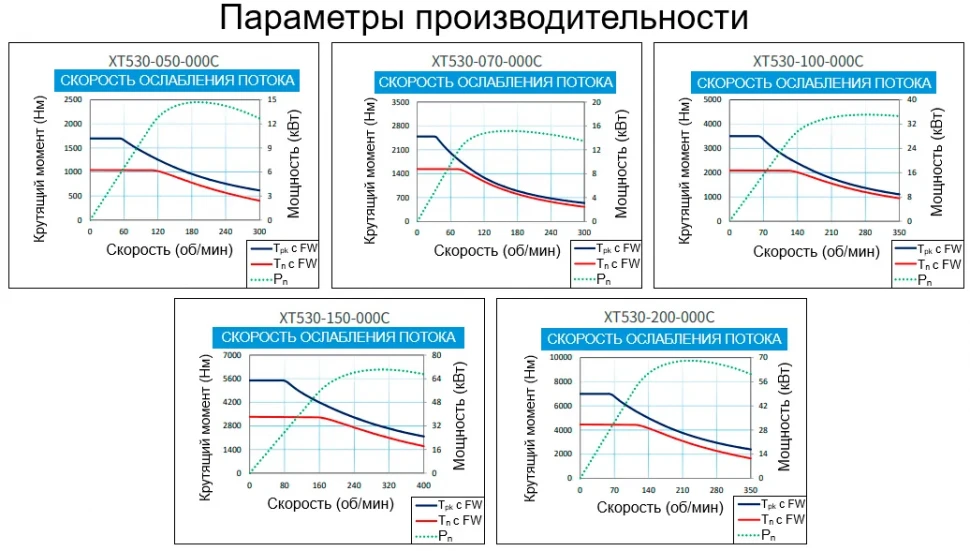

| Характеристика | Модель | ||||
|---|---|---|---|---|---|
| XT530-050-000C | XT530-075-000C | XT530-100-000C | XT530-150-000C | XT530-200-000C | |
| Номинальная скорость (об/мин) | 110 | 75 | 120 | 150 | 110 |
| Максимальная скорость (об/мин) | 300 | 300 | 350 | 400 | 350 |
| Номинальный ток (A) | 26.1 | 55 | 56.4 | 57.3 | 114.8 |
| Номинальный крутящий момент (Н·м) | 1041 | 1538 | 2089 | 3342 | 4459 |
| Номинальная мощность (Вт) | 12 | 12.1 | 26.2 | 52.5 | 51.4 |
| Максимальный ток (А) | 64 | 124 | 137 | 154 | 278 |
| Максимальный крутящий момент (Н·м) | 1700 | 2500 | 3500 | 5500 | 7000 |

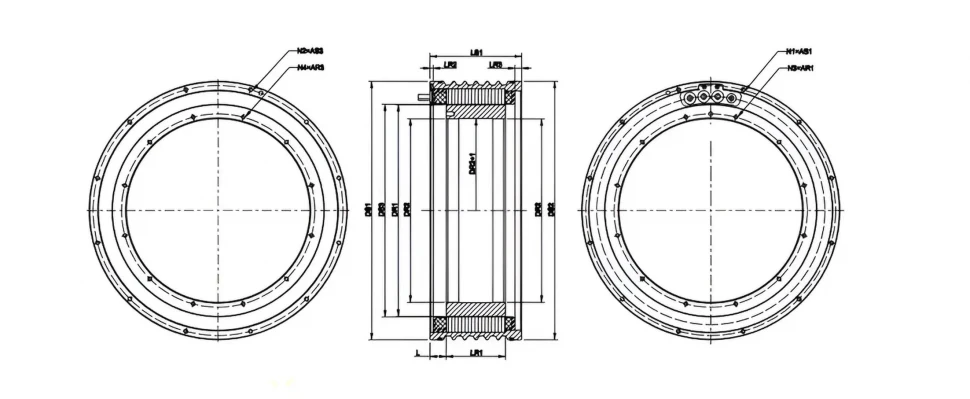

| DS1 | 565 | 565 | 565 | 565 | 565 |
| DS2 | 565 | 565 | 565 | 565 | 565 |
| DS3 | 460 | 460 | 460 | 460 | 460 |
| DR1 | 457.6 | 457.6 | 457.6 | 457.6 | 457.6 |
| DR2 | 420 | 420 | 420 | 420 | 420 |
| LS1 | 110 | 110 | 160 | 210 | 260 |
| LR1 | 50 | 50 | 100 | 150 | 200 |
| L | 29.5 | 29.5 | 29.5 | 29.5 | 29.5 |
| N1*AS1 | 12*M8 | 12*M8 | 23*M8 | 23*M8 | 23*M8 |
| N2*AS3 | 12*M8 | 12*M8 | 23*M8 | 23*M8 | 23*M8 |
| N3*AR1 | 12*M8 | 12*M8 | 24*M8 | 24*M8 | 24*M8 |
| N4*AR3 | 12*M8 | 12*M8 | 24*M8 | 24*M8 | 24*M8 |
XT530-050-000C
| Номинальная скорость (об/мин) | 110 |
| Максимальная скорость (об/мин) | 300 |
| Номинальный ток (A) | 26.1 |
| Номинальный крутящий момент (Н·м) | 1041 |
| Номинальная мощность (Вт) | 12 |
| Максимальный ток (А) | 64 |
| Максимальный крутящий момент (Н·м) | 1700 |
| DS1 | 565 |
| DS2 | 565 |
| DS3 | 460 |
| DR1 | 457.6 |
| DR2 | 420 |
| LS1 | 110 |
| LR1 | 50 |
| L | 29.5 |
| N1*AS1 | 12*M8 |
| N2*AS3 | 12*M8 |
| N3*AR1 | 12*M8 |
| N4*AR3 | 12*M8 |
XT530-075-000C
| Номинальная скорость (об/мин) | 75 |
| Максимальная скорость (об/мин) | 300 |
| Номинальный ток (A) | 55 |
| Номинальный крутящий момент (Н·м) | 1538 |
| Номинальная мощность (Вт) | 12.1 |
| Максимальный ток (А) | 124 |
| Максимальный крутящий момент (Н·м) | 2500 |
| DS1 | 565 |
| DS2 | 565 |
| DS3 | 460 |
| DR1 | 457.6 |
| DR2 | 420 |
| LS1 | 110 |
| LR1 | 50 |
| L | 29.5 |
| N1*AS1 | 12*M8 |
| N2*AS3 | 12*M8 |
| N3*AR1 | 12*M8 |
| N4*AR3 | 12*M8 |
XT530-100-000C
| Номинальная скорость (об/мин) | 120 |
| Максимальная скорость (об/мин) | 350 |
| Номинальный ток (A) | 56.4 |
| Номинальный крутящий момент (Н·м) | 2089 |
| Номинальная мощность (Вт) | 26.2 |
| Максимальный ток (А) | 137 |
| Максимальный крутящий момент (Н·м) | 3500 |
| DS1 | 565 |
| DS2 | 565 |
| DS3 | 460 |
| DR1 | 457.6 |
| DR2 | 420 |
| LS1 | 160 |
| LR1 | 100 |
| L | 29.5 |
| N1*AS1 | 23*M8 |
| N2*AS3 | 23*M8 |
| N3*AR1 | 24*M8 |
| N4*AR3 | 24*M8 |
XT530-150-000C
| Номинальная скорость (об/мин) | 150 |
| Максимальная скорость (об/мин) | 400 |
| Номинальный ток (A) | 57.3 |
| Номинальный крутящий момент (Н·м) | 3342 |
| Номинальная мощность (Вт) | 52.5 |
| Максимальный ток (А) | 154 |
| Максимальный крутящий момент (Н·м) | 5500 |
| DS1 | 565 |
| DS2 | 565 |
| DS3 | 460 |
| DR1 | 457.6 |
| DR2 | 420 |
| LS1 | 210 |
| LR1 | 150 |
| L | 29.5 |
| N1*AS1 | 23*M8 |
| N2*AS3 | 23*M8 |
| N3*AR1 | 24*M8 |
| N4*AR3 | 24*M8 |
XT530-200-000C
| Номинальная скорость (об/мин) | 110 |
| Максимальная скорость (об/мин) | 350 |
| Номинальный ток (A) | 114.8 |
| Номинальный крутящий момент (Н·м) | 4459 |
| Номинальная мощность (Вт) | 51.4 |
| Максимальный ток (А) | 278 |
| Максимальный крутящий момент (Н·м) | 7000 |
| DS1 | 565 |
| DS2 | 565 |
| DS3 | 460 |
| DR1 | 457.6 |
| DR2 | 420 |
| LS1 | 260 |
| LR1 | 200 |
| L | 29.5 |
| N1*AS1 | 23*M8 |
| N2*AS3 | 23*M8 |
| N3*AR1 | 24*M8 |
| N4*AR3 | 24*M8 |
Общее описание

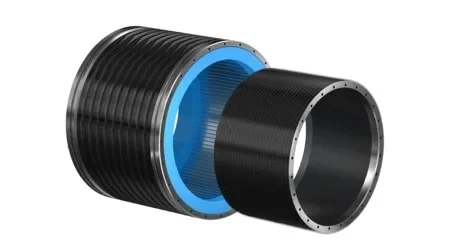

Серводвигатель прямого привода XT530 представляет собой компактное и высокопроизводительное решение для автоматизированных систем. Модельный ряд предлагает широкий выбор исполнений с номинальным крутящим моментом от 1041 до 4459 Н·м, доступных при различных номинальных скоростях - 75, 110, 120 или 150 об/мин. Максимальная скорость для всех модификаций достигает 300-400 об/мин. Двигатели обладают значительным запасом по перегрузке, развивая максимальный крутящий момент от 1700 до 7000 Н·м. Электрические параметры варьируются в зависимости от модификации: номинальный ток составляет от 26.1 А до 114.8 А, а максимальный - от 64 А до 278 А. Номинальная мощность моделей плавно возрастает с увеличением скорости и момента, достигая 52.5 Вт.
