XT1220 - Серводвигатели DD серии XT
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | ||||
|---|---|---|---|---|---|
| XT1220-050-000C | XT1220-075-000C | XT1220-100-000C | XT1220-150-000C | XT1220-200-000C | |
| Номинальная скорость (об/мин) | 210 | 135 | 45 | 65 | 45 |
| Максимальная скорость (об/мин) | 500 | 400 | 200 | 250 | 200 |
| Номинальный ток (A) | 256.8 | 270.5 | 138.7 | 281.9 | 282 |
| Номинальный крутящий момент (Н·м) | 6130 | 9542 | 12937 | 19627 | 26171 |
| Номинальная мощность (Вт) | 128.8 | 131.1 | 60.9 | 128.1 | 124.6 |
| Максимальный ток (А) | 733 | 629 | 322 | 793 | 790 |
| Максимальный крутящий момент (Н·м) | 10500 | 15000 | 20000 | 32000 | 42600 |

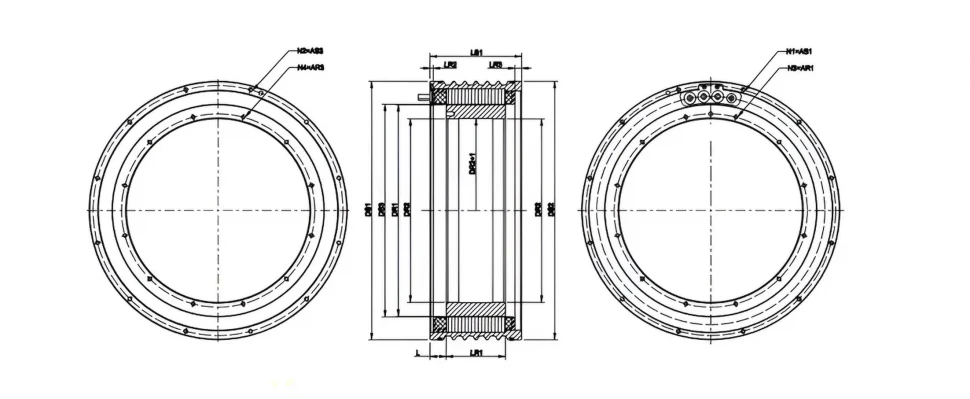

| DS1 | 1290 | 1290 | 1290 | 1290 | 1290 |
| DS2 | 1288 | 1288 | 1288 | 1288 | 1288 |
| DS3 | 1150 | 1150 | 1150 | 1150 | 1150 |
| DR1 | 1147.6 | 1147.6 | 1147.6 | 1147.6 | 1147.6 |
| DR2 | 1070 | 1070 | 1070 | 1070 | 1070 |
| LS1 | 110 | 130 | 160 | 210 | 260 |
| LR1 | 50 | 75 | 100 | 150 | 200 |
| L | 39.5 | 39.5 | 39.5 | 39.5 | 39.5 |
| N1*AS1 | 46*M10 | 46*M10 | 46*M10 | 46*M10 | 46*M10 |
| N2*AS3 | 48*M10 | 48*M10 | 48*M10 | 48*M10 | 48*M10 |
| N3*AR1 | 48*M10 | 48*M10 | 48*M10 | 48*M10 | 48*M10 |
| N4*AR3 | 48*M10 | 48*M10 | 48*M10 | 48*M10 | 48*M10 |
XT1220-050-000C
| Номинальная скорость (об/мин) | 210 |
| Максимальная скорость (об/мин) | 500 |
| Номинальный ток (A) | 256.8 |
| Номинальный крутящий момент (Н·м) | 6130 |
| Номинальная мощность (Вт) | 128.8 |
| Максимальный ток (А) | 733 |
| Максимальный крутящий момент (Н·м) | 10500 |
| DS1 | 1290 |
| DS2 | 1288 |
| DS3 | 1150 |
| DR1 | 1147.6 |
| DR2 | 1070 |
| LS1 | 110 |
| LR1 | 50 |
| L | 39.5 |
| N1*AS1 | 46*M10 |
| N2*AS3 | 48*M10 |
| N3*AR1 | 48*M10 |
| N4*AR3 | 48*M10 |
XT1220-075-000C
| Номинальная скорость (об/мин) | 135 |
| Максимальная скорость (об/мин) | 400 |
| Номинальный ток (A) | 270.5 |
| Номинальный крутящий момент (Н·м) | 9542 |
| Номинальная мощность (Вт) | 131.1 |
| Максимальный ток (А) | 629 |
| Максимальный крутящий момент (Н·м) | 15000 |
| DS1 | 1290 |
| DS2 | 1288 |
| DS3 | 1150 |
| DR1 | 1147.6 |
| DR2 | 1070 |
| LS1 | 130 |
| LR1 | 75 |
| L | 39.5 |
| N1*AS1 | 46*M10 |
| N2*AS3 | 48*M10 |
| N3*AR1 | 48*M10 |
| N4*AR3 | 48*M10 |
XT1220-100-000C
| Номинальная скорость (об/мин) | 45 |
| Максимальная скорость (об/мин) | 200 |
| Номинальный ток (A) | 138.7 |
| Номинальный крутящий момент (Н·м) | 12937 |
| Номинальная мощность (Вт) | 60.9 |
| Максимальный ток (А) | 322 |
| Максимальный крутящий момент (Н·м) | 20000 |
| DS1 | 1290 |
| DS2 | 1288 |
| DS3 | 1150 |
| DR1 | 1147.6 |
| DR2 | 1070 |
| LS1 | 160 |
| LR1 | 100 |
| L | 39.5 |
| N1*AS1 | 46*M10 |
| N2*AS3 | 48*M10 |
| N3*AR1 | 48*M10 |
| N4*AR3 | 48*M10 |
XT1220-150-000C
| Номинальная скорость (об/мин) | 65 |
| Максимальная скорость (об/мин) | 250 |
| Номинальный ток (A) | 281.9 |
| Номинальный крутящий момент (Н·м) | 19627 |
| Номинальная мощность (Вт) | 128.1 |
| Максимальный ток (А) | 793 |
| Максимальный крутящий момент (Н·м) | 32000 |
| DS1 | 1290 |
| DS2 | 1288 |
| DS3 | 1150 |
| DR1 | 1147.6 |
| DR2 | 1070 |
| LS1 | 210 |
| LR1 | 150 |
| L | 39.5 |
| N1*AS1 | 46*M10 |
| N2*AS3 | 48*M10 |
| N3*AR1 | 48*M10 |
| N4*AR3 | 48*M10 |
XT1220-200-000C
| Номинальная скорость (об/мин) | 45 |
| Максимальная скорость (об/мин) | 200 |
| Номинальный ток (A) | 282 |
| Номинальный крутящий момент (Н·м) | 26171 |
| Номинальная мощность (Вт) | 124.6 |
| Максимальный ток (А) | 790 |
| Максимальный крутящий момент (Н·м) | 42600 |
| DS1 | 1290 |
| DS2 | 1288 |
| DS3 | 1150 |
| DR1 | 1147.6 |
| DR2 | 1070 |
| LS1 | 260 |
| LR1 | 200 |
| L | 39.5 |
| N1*AS1 | 46*M10 |
| N2*AS3 | 48*M10 |
| N3*AR1 | 48*M10 |
| N4*AR3 | 48*M10 |

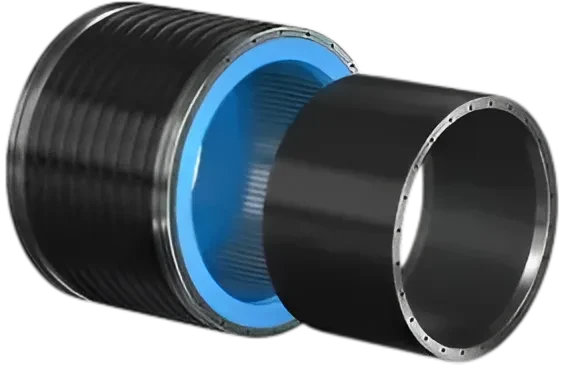

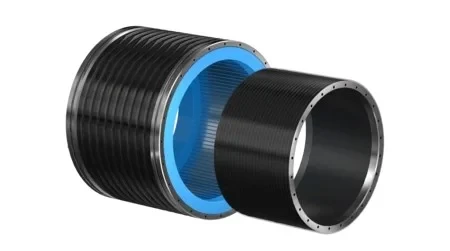

Серводвигатель XT1220
Серводвигатель прямого привода серии XT1220 представляет собой компактное и высокопроизводительное решение для автоматизированных систем. Модельный ряд предлагает широкий выбор исполнений с номинальным крутящим моментом от 6130 до 26171 Н·м, доступных при различных номинальных скоростях - 45, 65, 135 или 210 об/мин. Максимальная скорость для всех модификаций достигает 200-500 об/мин. Двигатели обладают значительным запасом по перегрузке, развивая максимальный крутящий момент от 10500 до 42600 Н·м. Электрические параметры варьируются в зависимости от модели: номинальный ток составляет от 138.7 А до 282 А, а максимальный - от 322 А до 793 А. Номинальная мощность моделей плавно возрастает с увеличением скорости и момента, достигая 131.1 Вт.
