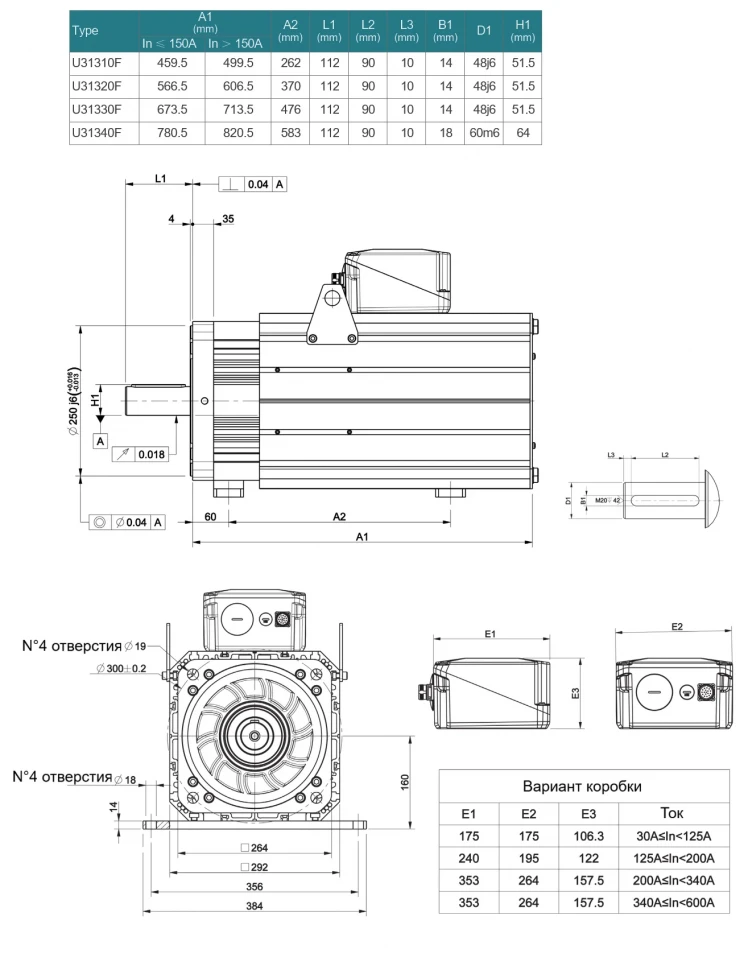

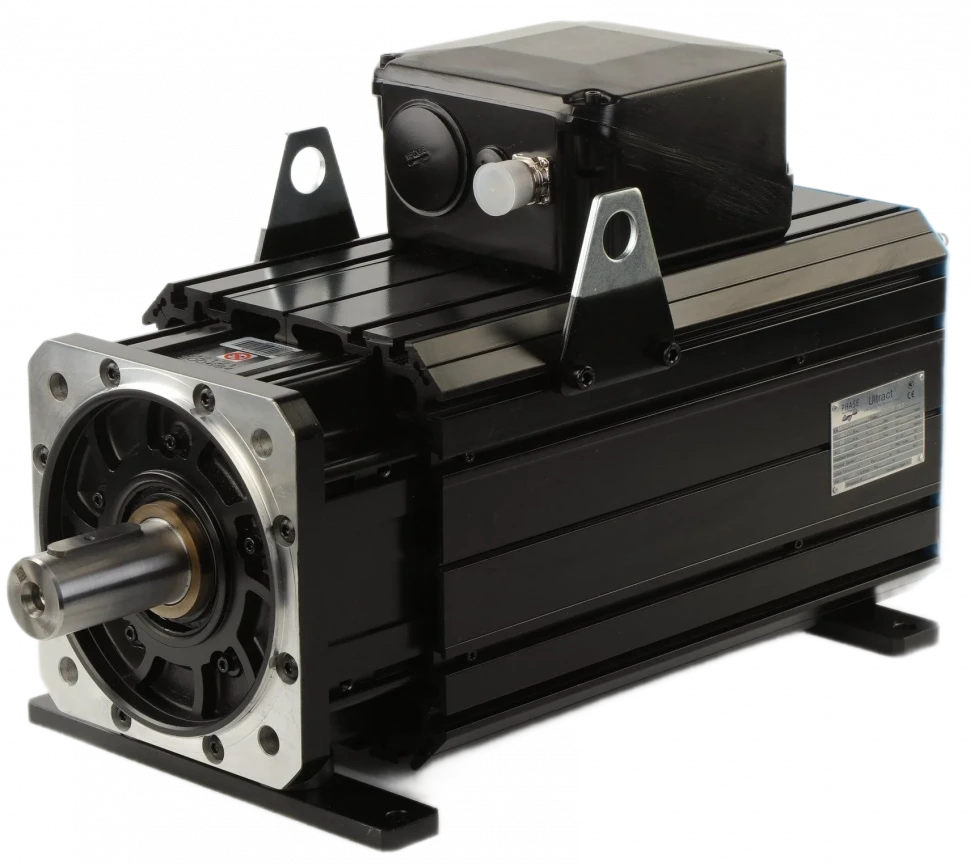

U313F - Серводвигатели Ultract 3 Series
Техническое описание в формате .pdf
По запросу
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U31310F-1000 | U31310F-1500 | U31310F-2000 | U31310F-3000 | U31320F-1000 | U31320F-1500 | U31320F-2000 | U31320F-3000 | U31330F-1000 | U31330F-1500 | U31330F-2000 | U31330F-3000 | U31340F-1000 | U31340F-1500 | U31340F-2000 | U31340F-3000 | |
| Номинальная скорость (об/мин) | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 |
| Момент холостого хода (Н·м) | 150 | 150 | 150 | 150 | 280 | 280 | 280 | 280 | 410 | 410 | 410 | 410 | 540 | 540 | 540 | 540 |
| Ток холостого хода (А) | 30 | 49 | 60 | 90 | 58 | 86 | 130 | 173 | 85 | 127 | 469 | 253 | 125 | 167 | 251 | 333 |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Номинальный крутящий момент (Н·м) | 145 | 140 | 135 | 130 | 270 | 265 | 260 | 240 | 400 | 390 | 380 | 350 | 510 | 500 | 480 | 460 |
| Номинальный ток (A) | 29 | 46 | 54 | 78 | 56 | 81 | 121 | 148 | 83 | 121 | 157 | 216 | 118 | 155 | 224 | 284 |
| Номинальная мощность (кВт) | 15 | 22 | 28 | 41 | 28 | 42 | 54 | 75 | 42 | 61 | 80 | 110 | 53 | 79 | 100 | 144 |
| Постоянная напряжения (В/1000 об/мин) | 343 | 210 | 172 | 114 | 333 | 224 | 148 | 111 | 333 | 222 | 166 | 111 | 296 | 222 | 148 | 111 |
| Постоянная крутящего момента (Н·м/А) | 5.68 | 3.47 | 2.84 | 1.89 | 5.5 | 3.7 | 2.44 | 1.84 | 5.5 | 3.67 | 2.75 | 1.84 | 4.9 | 3.67 | 2.44 | 1.84 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 5 | 3.05 | 2.5 | 1.66 | 4.84 | 3.26 | 2.15 | 1.62 | 4.84 | 3.23 | 2.42 | 1.62 | 4.31 | 3.23 | 2.15 | 1.62 |
| Сопротивление (Ом) | 0.8 | 0.3 | 0.2 | 0.09 | 0.3 | 0.136 | 0.058 | 0.033 | 0.196 | 0.087 | 0.049 | 0.022 | 0.105 | 0.059 | 0.026 | 0.015 |
| Индуктивность (мГн) | 18 | 6.7 | 4.9 | 2 | 9.1 | 4 | 1.94 | 1.09 | 6 | 2.7 | 1.5 | 0.73 | 3.87 | 2.2 | 0.97 | 0.52 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 |
| Напряжение (В) | 410 | 367 | 402 | 388 | 393 | 388 | 346 | 381 | 390 | 385 | 380 | 379 | 349 | 388 | 339 | 374 |
| Потери (кВт) | 1.72 | 1.73 | 1.72 | 1.75 | 2.4 | 2.41 | 2.36 | 2.36 | 3.37 | 3.36 | 3.37 | 3.38 | 3.94 | 3.95 | 3.94 | 3.86 |
| КПД (%) | 95.8 | 96.2 | 96.4 | 96.6 | 96.3 | 96.1 | 96.4 | 96.6 | 96.5 | 95.9 | 96.5 | 97.3 | 96.3 | 96.1 | 97.2 | 97.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 924 | 1555 | 1890 | 2936 | 966 | 1469 | 2200 | 2992 | 972 | 1479 | 2001 | 3008 | 1091 | 1469 | 2246 | 3051 |
| Скорость колена при 480 В переменного тока (об/мин) | 1179 | 1976 | 2398 | 3720 | 1229 | 1864 | 2787 | 3788 | 1237 | 1877 | 2536 | 3807 | 1386 | 1863 | 2845 | 3861 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 666 | 1125 | 1318 | 2101 | 679 | 1045 | 1503 | 2020 | 681 | 1033 | 1400 | 2006 | 740 | 990 | 1507 | 2084 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 855 | 1435 | 1677 | 2668 | 867 | 1330 | 1908 | 2561 | 870 | 1315 | 1779 | 2543 | 943 | 1258 | 1912 | 2641 |
| Максимальный крутящий момент (Н·м) | 280 | 280 | 280 | 280 | 550 | 550 | 550 | 550 | 830 | 830 | 830 | 880 | 1100 | 1100 | 1100 | 1100 |
| Максимальный ток (А) | 62 | 101 | 123 | 185 | 125 | 186 | 282 | 374 | 283 | 283 | 377 | 564 | 281 | 375 | 564 | 747 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1107 | 1811 | 2213 | 3325 | 1143 | 1699 | 2576 | 3416 | 1713 | 1713 | 2286 | 3416 | 1283 | 1713 | 2576 | 3416 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1398 | 2288 | 2795 | 4201 | 1443 | 2146 | 3254 | 4315 | 2163 | 2163 | 2887 | 4315 | 1620 | 2163 | 3254 | 4315 |
| Максимальная скорость (об/мин) | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Инерция ротора (кг·см²) | 225 | 225 | 225 | 225 | 410 | 410 | 410 | 410 | 593 | 593 | 593 | 593 | 780 | 780 | 780 | 780 |
| Масса (кг) | 90 | 90 | 90 | 90 | 130 | 130 | 130 | 130 | 170 | 170 | 170 | 170 | 210 | 210 | 210 | 210 |
| Удерживающий крутящий момент (Н·м) | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Номинальный ток тормоза (А) | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 |
| Масса тормоза (кг) | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Длина двигателя (мм) | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 |
| Минимальный расход (Л/мин) | - | - | - | - | - | 2.41 | - | - | - | - | - | - | - | - | - | - |
U31310F-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 150 |
| Ток холостого хода (А) | 30 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 145 |
| Номинальный ток (A) | 29 |
| Номинальная мощность (кВт) | 15 |
| Постоянная напряжения (В/1000 об/мин) | 343 |
| Постоянная крутящего момента (Н·м/А) | 5.68 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 5 |
| Сопротивление (Ом) | 0.8 |
| Индуктивность (мГн) | 18 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 410 |
| Потери (кВт) | 1.72 |
| КПД (%) | 95.8 |
| Скорость колена при 380 В переменного тока (об/мин) | 924 |
| Скорость колена при 480 В переменного тока (об/мин) | 1179 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 666 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 855 |
| Максимальный крутящий момент (Н·м) | 280 |
| Максимальный ток (А) | 62 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1107 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1398 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 225 |
| Масса (кг) | 90 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31310F-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 150 |
| Ток холостого хода (А) | 49 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 140 |
| Номинальный ток (A) | 46 |
| Номинальная мощность (кВт) | 22 |
| Постоянная напряжения (В/1000 об/мин) | 210 |
| Постоянная крутящего момента (Н·м/А) | 3.47 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 3.05 |
| Сопротивление (Ом) | 0.3 |
| Индуктивность (мГн) | 6.7 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 367 |
| Потери (кВт) | 1.73 |
| КПД (%) | 96.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 1555 |
| Скорость колена при 480 В переменного тока (об/мин) | 1976 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1125 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1435 |
| Максимальный крутящий момент (Н·м) | 280 |
| Максимальный ток (А) | 101 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1811 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2288 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 225 |
| Масса (кг) | 90 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31310F-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 150 |
| Ток холостого хода (А) | 60 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 135 |
| Номинальный ток (A) | 54 |
| Номинальная мощность (кВт) | 28 |
| Постоянная напряжения (В/1000 об/мин) | 172 |
| Постоянная крутящего момента (Н·м/А) | 2.84 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.5 |
| Сопротивление (Ом) | 0.2 |
| Индуктивность (мГн) | 4.9 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 402 |
| Потери (кВт) | 1.72 |
| КПД (%) | 96.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 1890 |
| Скорость колена при 480 В переменного тока (об/мин) | 2398 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1318 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1677 |
| Максимальный крутящий момент (Н·м) | 280 |
| Максимальный ток (А) | 123 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2213 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2795 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 225 |
| Масса (кг) | 90 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31310F-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 150 |
| Ток холостого хода (А) | 90 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 130 |
| Номинальный ток (A) | 78 |
| Номинальная мощность (кВт) | 41 |
| Постоянная напряжения (В/1000 об/мин) | 114 |
| Постоянная крутящего момента (Н·м/А) | 1.89 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.66 |
| Сопротивление (Ом) | 0.09 |
| Индуктивность (мГн) | 2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 388 |
| Потери (кВт) | 1.75 |
| КПД (%) | 96.6 |
| Скорость колена при 380 В переменного тока (об/мин) | 2936 |
| Скорость колена при 480 В переменного тока (об/мин) | 3720 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2101 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2668 |
| Максимальный крутящий момент (Н·м) | 280 |
| Максимальный ток (А) | 185 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3325 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4201 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 225 |
| Масса (кг) | 90 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31320F-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 280 |
| Ток холостого хода (А) | 58 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 270 |
| Номинальный ток (A) | 56 |
| Номинальная мощность (кВт) | 28 |
| Постоянная напряжения (В/1000 об/мин) | 333 |
| Постоянная крутящего момента (Н·м/А) | 5.5 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.84 |
| Сопротивление (Ом) | 0.3 |
| Индуктивность (мГн) | 9.1 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 393 |
| Потери (кВт) | 2.4 |
| КПД (%) | 96.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 966 |
| Скорость колена при 480 В переменного тока (об/мин) | 1229 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 679 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 867 |
| Максимальный крутящий момент (Н·м) | 550 |
| Максимальный ток (А) | 125 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1143 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1443 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 410 |
| Масса (кг) | 130 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31320F-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 280 |
| Ток холостого хода (А) | 86 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 265 |
| Номинальный ток (A) | 81 |
| Номинальная мощность (кВт) | 42 |
| Постоянная напряжения (В/1000 об/мин) | 224 |
| Постоянная крутящего момента (Н·м/А) | 3.7 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 3.26 |
| Сопротивление (Ом) | 0.136 |
| Индуктивность (мГн) | 4 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 388 |
| Потери (кВт) | 2.41 |
| КПД (%) | 96.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 1469 |
| Скорость колена при 480 В переменного тока (об/мин) | 1864 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1045 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1330 |
| Максимальный крутящий момент (Н·м) | 550 |
| Максимальный ток (А) | 186 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1699 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2146 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 410 |
| Масса (кг) | 130 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | 2.41 |
U31320F-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 280 |
| Ток холостого хода (А) | 130 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 260 |
| Номинальный ток (A) | 121 |
| Номинальная мощность (кВт) | 54 |
| Постоянная напряжения (В/1000 об/мин) | 148 |
| Постоянная крутящего момента (Н·м/А) | 2.44 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.15 |
| Сопротивление (Ом) | 0.058 |
| Индуктивность (мГн) | 1.94 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 346 |
| Потери (кВт) | 2.36 |
| КПД (%) | 96.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 2200 |
| Скорость колена при 480 В переменного тока (об/мин) | 2787 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1503 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1908 |
| Максимальный крутящий момент (Н·м) | 550 |
| Максимальный ток (А) | 282 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2576 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3254 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 410 |
| Масса (кг) | 130 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31320F-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 280 |
| Ток холостого хода (А) | 173 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 240 |
| Номинальный ток (A) | 148 |
| Номинальная мощность (кВт) | 75 |
| Постоянная напряжения (В/1000 об/мин) | 111 |
| Постоянная крутящего момента (Н·м/А) | 1.84 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.62 |
| Сопротивление (Ом) | 0.033 |
| Индуктивность (мГн) | 1.09 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 381 |
| Потери (кВт) | 2.36 |
| КПД (%) | 96.6 |
| Скорость колена при 380 В переменного тока (об/мин) | 2992 |
| Скорость колена при 480 В переменного тока (об/мин) | 3788 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2020 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2561 |
| Максимальный крутящий момент (Н·м) | 550 |
| Максимальный ток (А) | 374 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3416 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4315 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 410 |
| Масса (кг) | 130 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31330F-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 410 |
| Ток холостого хода (А) | 85 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 400 |
| Номинальный ток (A) | 83 |
| Номинальная мощность (кВт) | 42 |
| Постоянная напряжения (В/1000 об/мин) | 333 |
| Постоянная крутящего момента (Н·м/А) | 5.5 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.84 |
| Сопротивление (Ом) | 0.196 |
| Индуктивность (мГн) | 6 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 390 |
| Потери (кВт) | 3.37 |
| КПД (%) | 96.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 972 |
| Скорость колена при 480 В переменного тока (об/мин) | 1237 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 681 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 870 |
| Максимальный крутящий момент (Н·м) | 830 |
| Максимальный ток (А) | 283 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1713 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2163 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 593 |
| Масса (кг) | 170 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31330F-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 410 |
| Ток холостого хода (А) | 127 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 390 |
| Номинальный ток (A) | 121 |
| Номинальная мощность (кВт) | 61 |
| Постоянная напряжения (В/1000 об/мин) | 222 |
| Постоянная крутящего момента (Н·м/А) | 3.67 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 3.23 |
| Сопротивление (Ом) | 0.087 |
| Индуктивность (мГн) | 2.7 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 385 |
| Потери (кВт) | 3.36 |
| КПД (%) | 95.9 |
| Скорость колена при 380 В переменного тока (об/мин) | 1479 |
| Скорость колена при 480 В переменного тока (об/мин) | 1877 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1033 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1315 |
| Максимальный крутящий момент (Н·м) | 830 |
| Максимальный ток (А) | 283 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1713 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2163 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 593 |
| Масса (кг) | 170 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31330F-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 410 |
| Ток холостого хода (А) | 469 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 380 |
| Номинальный ток (A) | 157 |
| Номинальная мощность (кВт) | 80 |
| Постоянная напряжения (В/1000 об/мин) | 166 |
| Постоянная крутящего момента (Н·м/А) | 2.75 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.42 |
| Сопротивление (Ом) | 0.049 |
| Индуктивность (мГн) | 1.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 380 |
| Потери (кВт) | 3.37 |
| КПД (%) | 96.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 2001 |
| Скорость колена при 480 В переменного тока (об/мин) | 2536 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1400 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1779 |
| Максимальный крутящий момент (Н·м) | 830 |
| Максимальный ток (А) | 377 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2286 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2887 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 593 |
| Масса (кг) | 170 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31330F-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 410 |
| Ток холостого хода (А) | 253 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 350 |
| Номинальный ток (A) | 216 |
| Номинальная мощность (кВт) | 110 |
| Постоянная напряжения (В/1000 об/мин) | 111 |
| Постоянная крутящего момента (Н·м/А) | 1.84 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.62 |
| Сопротивление (Ом) | 0.022 |
| Индуктивность (мГн) | 0.73 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 379 |
| Потери (кВт) | 3.38 |
| КПД (%) | 97.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 3008 |
| Скорость колена при 480 В переменного тока (об/мин) | 3807 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2006 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2543 |
| Максимальный крутящий момент (Н·м) | 880 |
| Максимальный ток (А) | 564 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3416 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4315 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 593 |
| Масса (кг) | 170 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31340F-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 540 |
| Ток холостого хода (А) | 125 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 510 |
| Номинальный ток (A) | 118 |
| Номинальная мощность (кВт) | 53 |
| Постоянная напряжения (В/1000 об/мин) | 296 |
| Постоянная крутящего момента (Н·м/А) | 4.9 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.31 |
| Сопротивление (Ом) | 0.105 |
| Индуктивность (мГн) | 3.87 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 349 |
| Потери (кВт) | 3.94 |
| КПД (%) | 96.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 1091 |
| Скорость колена при 480 В переменного тока (об/мин) | 1386 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 740 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 943 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Максимальный ток (А) | 281 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1283 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1620 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 780 |
| Масса (кг) | 210 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31340F-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 540 |
| Ток холостого хода (А) | 167 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 500 |
| Номинальный ток (A) | 155 |
| Номинальная мощность (кВт) | 79 |
| Постоянная напряжения (В/1000 об/мин) | 222 |
| Постоянная крутящего момента (Н·м/А) | 3.67 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 3.23 |
| Сопротивление (Ом) | 0.059 |
| Индуктивность (мГн) | 2.2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 388 |
| Потери (кВт) | 3.95 |
| КПД (%) | 96.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 1469 |
| Скорость колена при 480 В переменного тока (об/мин) | 1863 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 990 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1258 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Максимальный ток (А) | 375 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1713 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2163 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 780 |
| Масса (кг) | 210 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31340F-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 540 |
| Ток холостого хода (А) | 251 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 480 |
| Номинальный ток (A) | 224 |
| Номинальная мощность (кВт) | 100 |
| Постоянная напряжения (В/1000 об/мин) | 148 |
| Постоянная крутящего момента (Н·м/А) | 2.44 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.15 |
| Сопротивление (Ом) | 0.026 |
| Индуктивность (мГн) | 0.97 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 339 |
| Потери (кВт) | 3.94 |
| КПД (%) | 97.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 2246 |
| Скорость колена при 480 В переменного тока (об/мин) | 2845 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1507 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1912 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Максимальный ток (А) | 564 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2576 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3254 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 780 |
| Масса (кг) | 210 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
U31340F-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 540 |
| Ток холостого хода (А) | 333 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 460 |
| Номинальный ток (A) | 284 |
| Номинальная мощность (кВт) | 144 |
| Постоянная напряжения (В/1000 об/мин) | 111 |
| Постоянная крутящего момента (Н·м/А) | 1.84 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.62 |
| Сопротивление (Ом) | 0.015 |
| Индуктивность (мГн) | 0.52 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 374 |
| Потери (кВт) | 3.86 |
| КПД (%) | 97.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 3051 |
| Скорость колена при 480 В переменного тока (об/мин) | 3861 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2084 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2641 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Максимальный ток (А) | 747 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3416 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4315 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 780 |
| Масса (кг) | 210 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
| Минимальный расход (Л/мин) | - |
Серводвигатель Ultract U313F
Серводвигатель серии U313F с принудительным воздушным охлаждением представляет собой высокомоментное решение для промышленных применений, обеспечивающее номинальный крутящий момент от 130 до 510 Н·м при рабочих скоростях 1000-3000 об/мин. Двигатель обладает значительным запасом по перегрузке, развивая максимальный крутящий момент до 1100 Н·м. Электрические характеристики варьируются: номинальный ток составляет от 29 А до 284 А, а максимальный - от 62 А до 747 А. Номинальная мощность моделей достигает 144 кВт при высоком КПД до 97.4%. Конструкция двигателя с эффективной системой воздушного охлаждения оптимизирована для продолжительной работы в интенсивных режимах, а встроенный тормоз с моментом удержания 300 Н·м обеспечивает безопасность эксплуатации.
Остались вопросы?
Не нашли нужную модель или нужна консультация по продукции? Наши менеджеры будут рады Вам помочь разобраться во всем. Просто заполните форму, и мы свяжемся с Вами как можно скорее.
