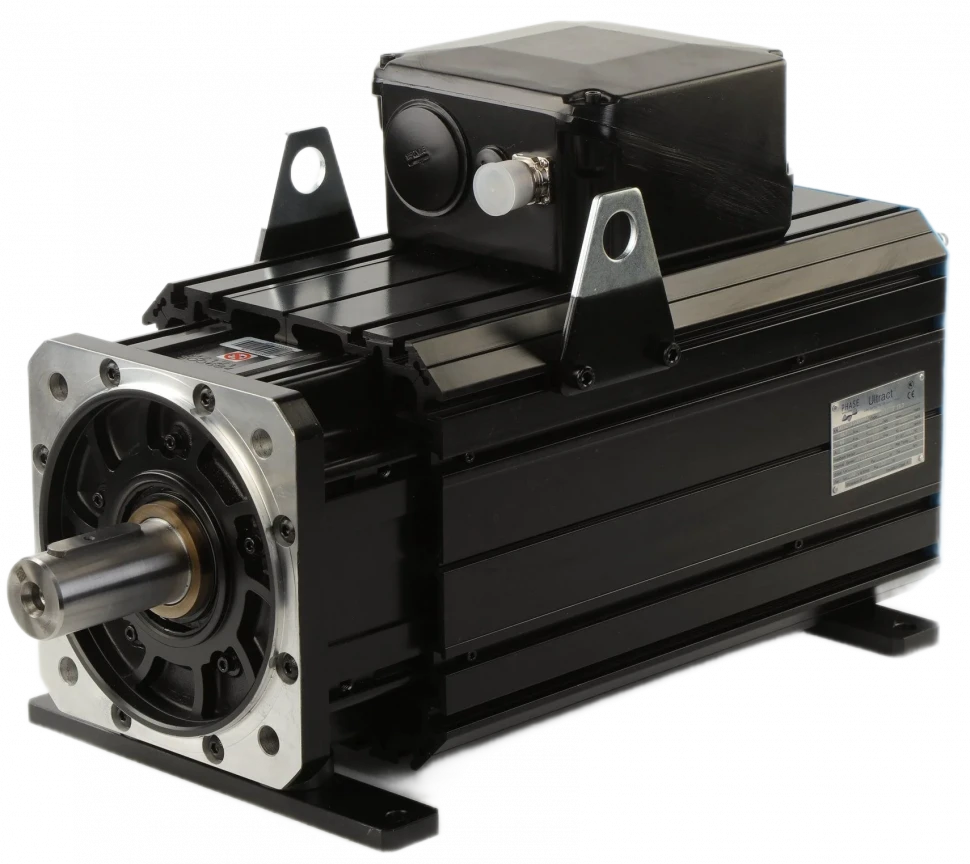

U313C - Серводвигатели Ultract 3 Series
Техническое описание в формате .pdf
По запросу
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U31310C-1000 | U31310C-1500 | U31310C-2000 | U31310C-3000 | U31320C-1000 | U31320C-1500 | U31320C-2000 | U31320C-3000 | U31330C-1000 | U31330C-1500 | U31330C-2000 | U31330C-3000 | U31340C-1000 | U31340C-1500 | U31340C-2000 | U31340C-3000 | |
| Номинальная скорость (об/мин) | 100 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 |
| Момент холостого хода (Н·м) | 180 | 180 | 180 | 180 | 360 | 360 | 360 | 360 | 540 | 540 | 540 | 540 | 720 | 720 | 720 | 720 |
| Ток холостого хода (А) | 43 | 65 | 72 | 108 | 84 | 149 | 168 | 222 | 134 | 223 | 267 | 333 | 149 | 268 | 335 | 445 |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Номинальный крутящий момент (Н·м) | 179 | 178 | 178 | 175 | 357 | 354 | 353 | 348 | 539 | 534 | 530 | 520 | 715 | 713 | 710 | 700 |
| Номинальный ток (A) | 43 | 64 | 71 | 105 | 83 | 146 | 164 | 215 | 134 | 221 | 262 | 321 | 148 | 266 | 331 | 432 |
| Номинальная мощность (кВт) | 19 | 28 | 37 | 55 | 37 | 56 | 74 | 109 | 56 | 84 | 111 | 163 | 75 | 115 | 149 | 220 |
| Постоянная напряжения (В/1000 об/мин) | 287 | 191 | 172 | 114 | 296 | 166 | 148 | 111 | 277 | 166 | 139 | 11 | 333 | 184 | 148 | 111 |
| Постоянная крутящего момента (Н·м/А) | 4.74 | 3.16 | 2.84 | 1.89 | 4.89 | 2.75 | 2.44 | 1.84 | 4.58 | 2.75 | 2.3 | 1.84 | 5.5 | 3.05 | 2.44 | 1.84 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.17 | 2.78 | 2.5 | 1.66 | 4.3 | 2.42 | 2.15 | 1.62 | 4.03 | 2.42 | 2.02 | 1.62 | 4.84 | 2.68 | 2.15 | 1.62 |
| Сопротивление (Ом) | 0.56 | 0.247 | 0.2 | 0.09 | 0.243 | 0.08 | 0.06 | 0.034 | 0.135 | 0.049 | 0.034 | 0.022 | 0.127 | 0.039 | 0.026 | 0.015 |
| Индуктивность (мГн) | 12.5 | 5.53 | 4.90 | 2 | 7.1 | 2.24 | 1.8 | 1 | 4.2 | 1.5 | 1.05 | 0.73 | 4.5 | 1.38 | 0.97 | 0.52 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 |
| Напряжение (В) | 364 | 357 | 437 | 419 | 379 | 315 | 372 | 413 | 357 | 315 | 349 | 425 | 424 | 348 | 382 | 418 |
| Минимальный расход (Л/мин) | 5 | 5 | 5 | 5 | 8 | 8 | 8 | 8 | 11 | 11 | 11 | 11 | 14 | 14 | 14 | 14 |
| Потери (кВт) | 2.05 | 2.03 | 2.04 | 2.07 | 3.34 | 3.48 | 3.31 | 3.3 | 4.76 | 4.79 | 4.75 | 4.8 | 5.52 | 5.51 | 5.63 | 5.63 |
| КПД (%) | 95.3 | 94.9 | 96.2 | 96.5 | 96 | 95.8 | 96.5 | 97.3 | 96.3 | 96.1 | 97.3 | 97.5 | 96.4 | 97.4 | 97.5 | 98 |
| Скорость колена при 380 В переменного тока (об/мин) | 1047 | 1601 | 1735 | 2716 | 1003 | 1819 | 2045 | 2759 | 1069 | 1816 | 2184 | 2679 | 893 | 1639 | 1992 | 2723 |
| Скорость колена при 480 В переменного тока (об/мин) | 1336 | 2036 | 2203 | 3443 | 1277 | 2308 | 2593 | 3495 | 1360 | 2303 | 2768 | 3393 | 1137 | 2079 | 2524 | 3448 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 809 | 1244 | 1318 | 2101 | 773 | 1406 | 1573 | 2127 | 821 | 1400 | 1681 | 2006 | 689 | 1271 | 1507 | 2084 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1036 | 1585 | 1677 | 2668 | 987 | 1787 | 1997 | 2698 | 1047 | 1779 | 2134 | 2543 | 879 | 1614 | 1912 | 2641 |
| Максимальный крутящий момент (Н·м) | 280 | 280 | 280 | 280 | 550 | 550 | 550 | 550 | 830 | 830 | 830 | 830 | 1100 | 1100 | 1100 | 1100 |
| Максимальный ток (А) | 74 | 111 | 123 | 185 | 141 | 250 | 282 | 374 | 227 | 377 | 451 | 564 | 250 | 451 | 564 | 747 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1326 | 1989 | 2213 | 3225 | 1285 | 2286 | 2576 | 3416 | 1372 | 2286 | 2733 | 3416 | 1143 | 2061 | 2576 | 3416 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1675 | 2512 | 2795 | 4201 | 1624 | 2887 | 3524 | 4315 | 1733 | 2887 | 3452 | 4315 | 1443 | 2603 | 3254 | 4315 |
| Максимальная скорость (об/мин) | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Инерция ротора (кг·см²) | 225 | 225 | 225 | 225 | 410 | 410 | 410 | 410 | 593 | 593 | 593 | 593 | 777 | 777 | 777 | 777 |
| Масса (кг) | 95 | 95 | 95 | 90 | 120 | 120 | 120 | 120 | 150 | 150 | 150 | 150 | 190 | 190 | 190 | 190 |
| Удерживающий крутящий момент (Н·м) | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Номинальный ток тормоза (А) | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 |
| Масса тормоза (кг) | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Длина двигателя (мм) | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 |
U31310C-1000
| Номинальная скорость (об/мин) | 100 |
| Момент холостого хода (Н·м) | 180 |
| Ток холостого хода (А) | 43 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 179 |
| Номинальный ток (A) | 43 |
| Номинальная мощность (кВт) | 19 |
| Постоянная напряжения (В/1000 об/мин) | 287 |
| Постоянная крутящего момента (Н·м/А) | 4.74 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.17 |
| Сопротивление (Ом) | 0.56 |
| Индуктивность (мГн) | 12.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 364 |
| Минимальный расход (Л/мин) | 5 |
| Потери (кВт) | 2.05 |
| КПД (%) | 95.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 1047 |
| Скорость колена при 480 В переменного тока (об/мин) | 1336 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 809 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1036 |
| Максимальный крутящий момент (Н·м) | 280 |
| Максимальный ток (А) | 74 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1326 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1675 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 225 |
| Масса (кг) | 95 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31310C-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 180 |
| Ток холостого хода (А) | 65 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 178 |
| Номинальный ток (A) | 64 |
| Номинальная мощность (кВт) | 28 |
| Постоянная напряжения (В/1000 об/мин) | 191 |
| Постоянная крутящего момента (Н·м/А) | 3.16 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.78 |
| Сопротивление (Ом) | 0.247 |
| Индуктивность (мГн) | 5.53 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 357 |
| Минимальный расход (Л/мин) | 5 |
| Потери (кВт) | 2.03 |
| КПД (%) | 94.9 |
| Скорость колена при 380 В переменного тока (об/мин) | 1601 |
| Скорость колена при 480 В переменного тока (об/мин) | 2036 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1244 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1585 |
| Максимальный крутящий момент (Н·м) | 280 |
| Максимальный ток (А) | 111 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1989 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2512 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 225 |
| Масса (кг) | 95 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31310C-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 180 |
| Ток холостого хода (А) | 72 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 178 |
| Номинальный ток (A) | 71 |
| Номинальная мощность (кВт) | 37 |
| Постоянная напряжения (В/1000 об/мин) | 172 |
| Постоянная крутящего момента (Н·м/А) | 2.84 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.5 |
| Сопротивление (Ом) | 0.2 |
| Индуктивность (мГн) | 4.90 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 437 |
| Минимальный расход (Л/мин) | 5 |
| Потери (кВт) | 2.04 |
| КПД (%) | 96.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 1735 |
| Скорость колена при 480 В переменного тока (об/мин) | 2203 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1318 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1677 |
| Максимальный крутящий момент (Н·м) | 280 |
| Максимальный ток (А) | 123 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2213 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2795 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 225 |
| Масса (кг) | 95 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31310C-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 180 |
| Ток холостого хода (А) | 108 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 175 |
| Номинальный ток (A) | 105 |
| Номинальная мощность (кВт) | 55 |
| Постоянная напряжения (В/1000 об/мин) | 114 |
| Постоянная крутящего момента (Н·м/А) | 1.89 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.66 |
| Сопротивление (Ом) | 0.09 |
| Индуктивность (мГн) | 2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 419 |
| Минимальный расход (Л/мин) | 5 |
| Потери (кВт) | 2.07 |
| КПД (%) | 96.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 2716 |
| Скорость колена при 480 В переменного тока (об/мин) | 3443 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2101 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2668 |
| Максимальный крутящий момент (Н·м) | 280 |
| Максимальный ток (А) | 185 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3225 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4201 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 225 |
| Масса (кг) | 90 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31320C-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 360 |
| Ток холостого хода (А) | 84 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 357 |
| Номинальный ток (A) | 83 |
| Номинальная мощность (кВт) | 37 |
| Постоянная напряжения (В/1000 об/мин) | 296 |
| Постоянная крутящего момента (Н·м/А) | 4.89 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.3 |
| Сопротивление (Ом) | 0.243 |
| Индуктивность (мГн) | 7.1 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 379 |
| Минимальный расход (Л/мин) | 8 |
| Потери (кВт) | 3.34 |
| КПД (%) | 96 |
| Скорость колена при 380 В переменного тока (об/мин) | 1003 |
| Скорость колена при 480 В переменного тока (об/мин) | 1277 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 773 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 987 |
| Максимальный крутящий момент (Н·м) | 550 |
| Максимальный ток (А) | 141 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1285 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1624 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 410 |
| Масса (кг) | 120 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31320C-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 360 |
| Ток холостого хода (А) | 149 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 354 |
| Номинальный ток (A) | 146 |
| Номинальная мощность (кВт) | 56 |
| Постоянная напряжения (В/1000 об/мин) | 166 |
| Постоянная крутящего момента (Н·м/А) | 2.75 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.42 |
| Сопротивление (Ом) | 0.08 |
| Индуктивность (мГн) | 2.24 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 315 |
| Минимальный расход (Л/мин) | 8 |
| Потери (кВт) | 3.48 |
| КПД (%) | 95.8 |
| Скорость колена при 380 В переменного тока (об/мин) | 1819 |
| Скорость колена при 480 В переменного тока (об/мин) | 2308 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1406 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1787 |
| Максимальный крутящий момент (Н·м) | 550 |
| Максимальный ток (А) | 250 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2286 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2887 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 410 |
| Масса (кг) | 120 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31320C-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 360 |
| Ток холостого хода (А) | 168 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 353 |
| Номинальный ток (A) | 164 |
| Номинальная мощность (кВт) | 74 |
| Постоянная напряжения (В/1000 об/мин) | 148 |
| Постоянная крутящего момента (Н·м/А) | 2.44 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.15 |
| Сопротивление (Ом) | 0.06 |
| Индуктивность (мГн) | 1.8 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 372 |
| Минимальный расход (Л/мин) | 8 |
| Потери (кВт) | 3.31 |
| КПД (%) | 96.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 2045 |
| Скорость колена при 480 В переменного тока (об/мин) | 2593 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1573 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1997 |
| Максимальный крутящий момент (Н·м) | 550 |
| Максимальный ток (А) | 282 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2576 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3524 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 410 |
| Масса (кг) | 120 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31320C-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 360 |
| Ток холостого хода (А) | 222 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 348 |
| Номинальный ток (A) | 215 |
| Номинальная мощность (кВт) | 109 |
| Постоянная напряжения (В/1000 об/мин) | 111 |
| Постоянная крутящего момента (Н·м/А) | 1.84 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.62 |
| Сопротивление (Ом) | 0.034 |
| Индуктивность (мГн) | 1 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 413 |
| Минимальный расход (Л/мин) | 8 |
| Потери (кВт) | 3.3 |
| КПД (%) | 97.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 2759 |
| Скорость колена при 480 В переменного тока (об/мин) | 3495 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2127 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2698 |
| Максимальный крутящий момент (Н·м) | 550 |
| Максимальный ток (А) | 374 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3416 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4315 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 410 |
| Масса (кг) | 120 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31330C-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 540 |
| Ток холостого хода (А) | 134 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 539 |
| Номинальный ток (A) | 134 |
| Номинальная мощность (кВт) | 56 |
| Постоянная напряжения (В/1000 об/мин) | 277 |
| Постоянная крутящего момента (Н·м/А) | 4.58 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.03 |
| Сопротивление (Ом) | 0.135 |
| Индуктивность (мГн) | 4.2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 357 |
| Минимальный расход (Л/мин) | 11 |
| Потери (кВт) | 4.76 |
| КПД (%) | 96.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 1069 |
| Скорость колена при 480 В переменного тока (об/мин) | 1360 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 821 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1047 |
| Максимальный крутящий момент (Н·м) | 830 |
| Максимальный ток (А) | 227 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1372 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1733 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 593 |
| Масса (кг) | 150 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31330C-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 540 |
| Ток холостого хода (А) | 223 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 534 |
| Номинальный ток (A) | 221 |
| Номинальная мощность (кВт) | 84 |
| Постоянная напряжения (В/1000 об/мин) | 166 |
| Постоянная крутящего момента (Н·м/А) | 2.75 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.42 |
| Сопротивление (Ом) | 0.049 |
| Индуктивность (мГн) | 1.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 315 |
| Минимальный расход (Л/мин) | 11 |
| Потери (кВт) | 4.79 |
| КПД (%) | 96.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 1816 |
| Скорость колена при 480 В переменного тока (об/мин) | 2303 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1400 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1779 |
| Максимальный крутящий момент (Н·м) | 830 |
| Максимальный ток (А) | 377 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2286 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2887 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 593 |
| Масса (кг) | 150 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31330C-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 540 |
| Ток холостого хода (А) | 267 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 530 |
| Номинальный ток (A) | 262 |
| Номинальная мощность (кВт) | 111 |
| Постоянная напряжения (В/1000 об/мин) | 139 |
| Постоянная крутящего момента (Н·м/А) | 2.3 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.02 |
| Сопротивление (Ом) | 0.034 |
| Индуктивность (мГн) | 1.05 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 349 |
| Минимальный расход (Л/мин) | 11 |
| Потери (кВт) | 4.75 |
| КПД (%) | 97.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 2184 |
| Скорость колена при 480 В переменного тока (об/мин) | 2768 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1681 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2134 |
| Максимальный крутящий момент (Н·м) | 830 |
| Максимальный ток (А) | 451 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2733 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3452 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 593 |
| Масса (кг) | 150 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31330C-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 540 |
| Ток холостого хода (А) | 333 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 520 |
| Номинальный ток (A) | 321 |
| Номинальная мощность (кВт) | 163 |
| Постоянная напряжения (В/1000 об/мин) | 11 |
| Постоянная крутящего момента (Н·м/А) | 1.84 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.62 |
| Сопротивление (Ом) | 0.022 |
| Индуктивность (мГн) | 0.73 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 425 |
| Минимальный расход (Л/мин) | 11 |
| Потери (кВт) | 4.8 |
| КПД (%) | 97.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 2679 |
| Скорость колена при 480 В переменного тока (об/мин) | 3393 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2006 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2543 |
| Максимальный крутящий момент (Н·м) | 830 |
| Максимальный ток (А) | 564 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3416 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4315 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 593 |
| Масса (кг) | 150 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31340C-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 720 |
| Ток холостого хода (А) | 149 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 715 |
| Номинальный ток (A) | 148 |
| Номинальная мощность (кВт) | 75 |
| Постоянная напряжения (В/1000 об/мин) | 333 |
| Постоянная крутящего момента (Н·м/А) | 5.5 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.84 |
| Сопротивление (Ом) | 0.127 |
| Индуктивность (мГн) | 4.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 424 |
| Минимальный расход (Л/мин) | 14 |
| Потери (кВт) | 5.52 |
| КПД (%) | 96.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 893 |
| Скорость колена при 480 В переменного тока (об/мин) | 1137 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 689 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 879 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Максимальный ток (А) | 250 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1143 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1443 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 777 |
| Масса (кг) | 190 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31340C-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 720 |
| Ток холостого хода (А) | 268 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 713 |
| Номинальный ток (A) | 266 |
| Номинальная мощность (кВт) | 115 |
| Постоянная напряжения (В/1000 об/мин) | 184 |
| Постоянная крутящего момента (Н·м/А) | 3.05 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.68 |
| Сопротивление (Ом) | 0.039 |
| Индуктивность (мГн) | 1.38 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 348 |
| Минимальный расход (Л/мин) | 14 |
| Потери (кВт) | 5.51 |
| КПД (%) | 97.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 1639 |
| Скорость колена при 480 В переменного тока (об/мин) | 2079 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1271 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1614 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Максимальный ток (А) | 451 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2061 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2603 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 777 |
| Масса (кг) | 190 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31340C-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 720 |
| Ток холостого хода (А) | 335 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 710 |
| Номинальный ток (A) | 331 |
| Номинальная мощность (кВт) | 149 |
| Постоянная напряжения (В/1000 об/мин) | 148 |
| Постоянная крутящего момента (Н·м/А) | 2.44 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.15 |
| Сопротивление (Ом) | 0.026 |
| Индуктивность (мГн) | 0.97 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 382 |
| Минимальный расход (Л/мин) | 14 |
| Потери (кВт) | 5.63 |
| КПД (%) | 97.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 1992 |
| Скорость колена при 480 В переменного тока (об/мин) | 2524 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1507 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1912 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Максимальный ток (А) | 564 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2576 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3254 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 777 |
| Масса (кг) | 190 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |
U31340C-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 720 |
| Ток холостого хода (А) | 445 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 700 |
| Номинальный ток (A) | 432 |
| Номинальная мощность (кВт) | 220 |
| Постоянная напряжения (В/1000 об/мин) | 111 |
| Постоянная крутящего момента (Н·м/А) | 1.84 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.62 |
| Сопротивление (Ом) | 0.015 |
| Индуктивность (мГн) | 0.52 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 418 |
| Минимальный расход (Л/мин) | 14 |
| Потери (кВт) | 5.63 |
| КПД (%) | 98 |
| Скорость колена при 380 В переменного тока (об/мин) | 2723 |
| Скорость колена при 480 В переменного тока (об/мин) | 3448 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2084 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2641 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Максимальный ток (А) | 747 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3416 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4315 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 777 |
| Масса (кг) | 190 |
| Удерживающий крутящий момент (Н·м) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг·см²) | 200 |
| Длина двигателя (мм) | 80.0 |

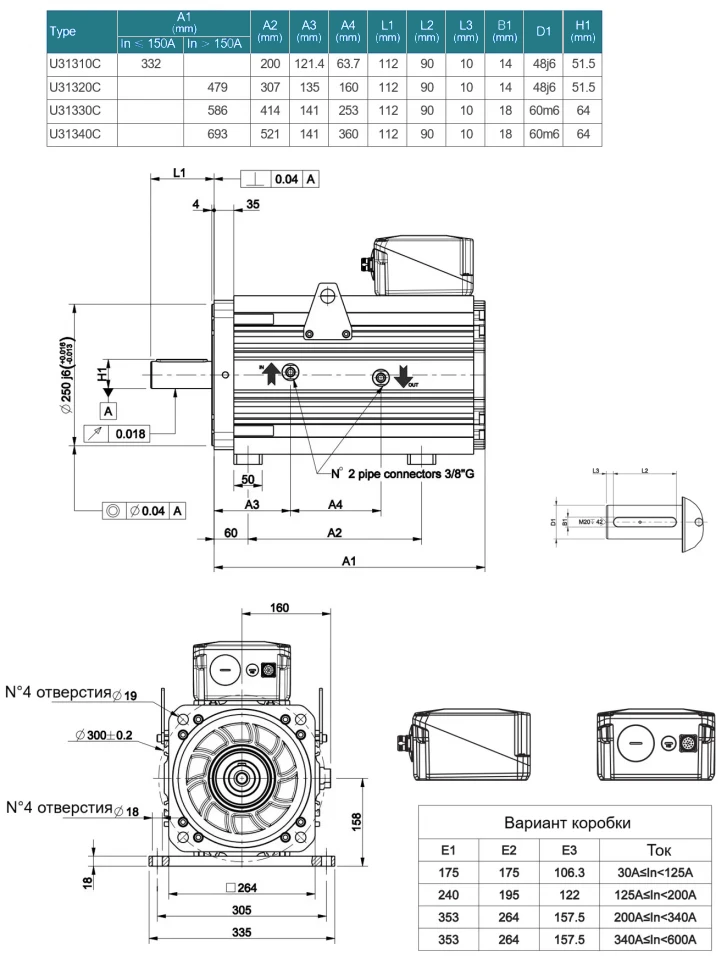

Серводвигатель Ultract U313C
Водоохлаждаемый серводвигатель серии U313C представляет собой высокомоментное решение для самых требовательных промышленных применений, обеспечивающее номинальный крутящий момент от 175 до 715 Н·м при рабочих скоростях 1000-3000 об/мин. Двигатель обладает исключительным запасом по перегрузке, развивая максимальный крутящий момент до 1100 Н·м. Благодаря эффективной системе водяного охлаждения с расходом 5-14 л/мин двигатель демонстрирует рекордный КПД до 98%. Номинальная мощность моделей достигает 220 кВт, что обеспечивает высочайшую производительность в интенсивных рабочих циклах. Конструкция двигателя оптимизирована для продолжительной работы под экстремальными нагрузками с минимальными тепловыми потерями.
Остались вопросы?
Не нашли нужную модель или нужна консультация по продукции? Наши менеджеры будут рады Вам помочь разобраться во всем. Просто заполните форму, и мы свяжемся с Вами как можно скорее.
