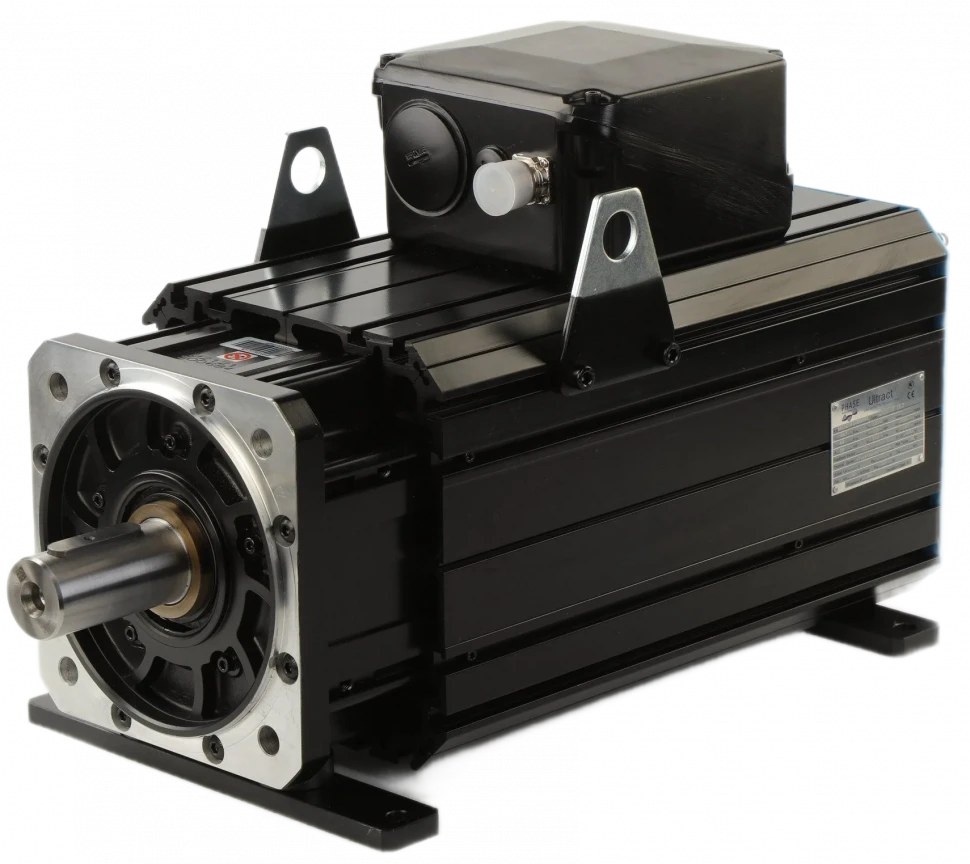

U313A - Серводвигатель Ultract 3 Series
Стандартные модели
| Характеристика | Модель | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U31310A-1000 | U31310A-1500 | U31310A-2000 | U31310A-3000 | U31320A-1000 | U31320A-1500 | U31320A-2000 | U31320A-3000 | U31330A-1000 | U31330A-1500 | U31330A-2000 | U31340A-1000 | U31340A-1500 | U31340A-2000 | |
| Номинальная скорость (об/мин) | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 |
| Момент холостого хода (Н*м) | 100 | 100 | 100 | 100 | 190 | 190 | 190 | 190 | 260 | 260 | 260 | 350 | 350 | 350 |
| Ток холостого хода (А) | 20 | 30 | 40 | 60 | 39 | 58 | 88 | 117 | 54 | 81 | 107 | 65 | 108 | 163 |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Номинальный крутящий момент (Н*м) | 95 | 93 | 87 | 70 | 170 | 160 | 100 | 50 | 240 | 230 | 180 | 270 | 230 | 130 |
| Номинальный ток (A) | 19 | 28 | 35 | 42 | 35 | 49 | 47 | 31 | 50 | 71 | 74 | 50 | 71 | 61 |
| Номинальная мощность (кВт) | 10 | 15 | 18 | 22 | 18 | 25 | 21 | 16 | 25 | 36 | 38 | 28 | 36 | 27 |
| Постоянная напряжения (В/1000 об/мин) | 343 | 229 | 172 | 114 | 333 | 224 | 148 | 111 | 333 | 222 | 166 | 369 | 222 | 148 |
| Постоянная крутящего момента (Нм/А) | 5.68 | 3.79 | 2.84 | 1.89 | 5.5 | 3.7 | 2.44 | 1.84 | 5.5 | 3.67 | 2.75 | 6.1 | 3.67 | 2.44 |
| Постоянная крутящего момента при 130°C (Нм/А) | 5 | 3.34 | 2.5 | 1.66 | 4.84 | 3.26 | 2.15 | 1.62 | 4.84 | 3.23 | 2.42 | 5.37 | 3.23 | 2.15 |
| Сопротивление (Ом) | 0.8 | 0.36 | 0.2 | 0.09 | 0.3 | 0.136 | 0.058 | 0.033 | 0.196 | 0.087 | 0.049 | 0.16 | 0.059 | 0.026 |
| Индуктивность (мГн) | 18 | 8.26 | 4.5 | 2 | 9.1 | 4 | 1.94 | 1.03 | 6 | 2.7 | 1.5 | 5.5 | 2.2 | 0.97 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 |
| Напряжение (В) | 378 | 374 | 367 | 358 | 361 | 358 | 305 | 336 | 358 | 354 | 345 | 389 | 347 | 299 |
| Потери (кВт) | 0.69 | 0.7 | 0.69 | 0.7 | 1 | 1 | 0.98 | 0.98 | 1.22 | 1.22 | 1.22 | 1.47 | 1.5 | 1.49 |
| КПД (%) | 94.4 | 96 | 96 | 97 | 95.2 | 96 | 96 | 97 | 96 | 97 | 97 | 96 | 97 | 97 |
| Скорость колена при 380 В переменного тока (об/мин) | 1007 | 2069 | 2069 | 3186 | 1055 | 1595 | 2499 | 3390 | 1064 | 1612 | 2203 | 977 | 1644 | 2540 |
| Скорость колена при 480 В переменного тока (об/мин) | 1281 | 2622 | 2622 | 4031 | 1339 | 2021 | 3161 | 4284 | 1350 | 2042 | 2787 | 1238 | 2080 | 3211 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 666 | 1384 | 1384 | 2101 | 679 | 1045 | 1503 | 2091 | 681 | 1033 | 1400 | 619 | 990 | 1507 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 855 | 1762 | 1762 | 2668 | 867 | 1330 | 1908 | 2652 | 870 | 1315 | 1779 | 791 | 1258 | 1912 |
| Максимальный крутящий момент (Н*м) | 280 | 280 | 280 | 280 | 550 | 550 | 550 | 550 | 830 | 830 | 830 | 1100 | 1100 | 1100 |
| Максимальный ток (А) | 62 | 92 | 123 | 185 | 125 | 186 | 282 | 374 | 189 | 283 | 377 | 225 | 375 | 564 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1107 | 1658 | 2213 | 3325 | 1143 | 1699 | 2576 | 3416 | 1143 | 1713 | 2286 | 1030 | 1713 | 2576 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1398 | 2095 | 2795 | 4201 | 1443 | 2146 | 3254 | 4315 | 1443 | 2163 | 2887 | 1301 | 2163 | 3254 |
| Максимальная скорость (об/мин) | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Инерция ротора (кг.см²) | 225 | 225 | 225 | 225 | 410 | 410 | 410 | 410 | 593 | 593 | 593 | 593 | 777 | 777 |
| Масса (кг) | 85 | 85 | 85 | 85 | 115 | 115 | 115 | 115 | 150 | 150 | 150 | 150 | 185 | 185 |
| Удерживающий крутящий момент (Нм) | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Номинальный ток тормоза (А) | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 |
| Масса тормоза (кг) | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Длина двигателя (мм) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
U31310A-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 100 |
| Ток холостого хода (А) | 20 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 95 |
| Номинальный ток (A) | 19 |
| Номинальная мощность (кВт) | 10 |
| Постоянная напряжения (В/1000 об/мин) | 343 |
| Постоянная крутящего момента (Нм/А) | 5.68 |
| Постоянная крутящего момента при 130°C (Нм/А) | 5 |
| Сопротивление (Ом) | 0.8 |
| Индуктивность (мГн) | 18 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 378 |
| Потери (кВт) | 0.69 |
| КПД (%) | 94.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 1007 |
| Скорость колена при 480 В переменного тока (об/мин) | 1281 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 666 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 855 |
| Максимальный крутящий момент (Н*м) | 280 |
| Максимальный ток (А) | 62 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1107 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1398 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 225 |
| Масса (кг) | 85 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31310A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 100 |
| Ток холостого хода (А) | 30 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 93 |
| Номинальный ток (A) | 28 |
| Номинальная мощность (кВт) | 15 |
| Постоянная напряжения (В/1000 об/мин) | 229 |
| Постоянная крутящего момента (Нм/А) | 3.79 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.34 |
| Сопротивление (Ом) | 0.36 |
| Индуктивность (мГн) | 8.26 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 374 |
| Потери (кВт) | 0.7 |
| КПД (%) | 96 |
| Скорость колена при 380 В переменного тока (об/мин) | 2069 |
| Скорость колена при 480 В переменного тока (об/мин) | 2622 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1384 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1762 |
| Максимальный крутящий момент (Н*м) | 280 |
| Максимальный ток (А) | 92 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1658 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2095 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 225 |
| Масса (кг) | 85 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31310A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 100 |
| Ток холостого хода (А) | 40 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 87 |
| Номинальный ток (A) | 35 |
| Номинальная мощность (кВт) | 18 |
| Постоянная напряжения (В/1000 об/мин) | 172 |
| Постоянная крутящего момента (Нм/А) | 2.84 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.5 |
| Сопротивление (Ом) | 0.2 |
| Индуктивность (мГн) | 4.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 367 |
| Потери (кВт) | 0.69 |
| КПД (%) | 96 |
| Скорость колена при 380 В переменного тока (об/мин) | 2069 |
| Скорость колена при 480 В переменного тока (об/мин) | 2622 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1384 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1762 |
| Максимальный крутящий момент (Н*м) | 280 |
| Максимальный ток (А) | 123 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2213 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2795 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 225 |
| Масса (кг) | 85 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31310A-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 100 |
| Ток холостого хода (А) | 60 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 70 |
| Номинальный ток (A) | 42 |
| Номинальная мощность (кВт) | 22 |
| Постоянная напряжения (В/1000 об/мин) | 114 |
| Постоянная крутящего момента (Нм/А) | 1.89 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.66 |
| Сопротивление (Ом) | 0.09 |
| Индуктивность (мГн) | 2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 358 |
| Потери (кВт) | 0.7 |
| КПД (%) | 97 |
| Скорость колена при 380 В переменного тока (об/мин) | 3186 |
| Скорость колена при 480 В переменного тока (об/мин) | 4031 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2101 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2668 |
| Максимальный крутящий момент (Н*м) | 280 |
| Максимальный ток (А) | 185 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3325 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4201 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 225 |
| Масса (кг) | 85 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31320A-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 190 |
| Ток холостого хода (А) | 39 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 170 |
| Номинальный ток (A) | 35 |
| Номинальная мощность (кВт) | 18 |
| Постоянная напряжения (В/1000 об/мин) | 333 |
| Постоянная крутящего момента (Нм/А) | 5.5 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4.84 |
| Сопротивление (Ом) | 0.3 |
| Индуктивность (мГн) | 9.1 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 361 |
| Потери (кВт) | 1 |
| КПД (%) | 95.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 1055 |
| Скорость колена при 480 В переменного тока (об/мин) | 1339 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 679 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 867 |
| Максимальный крутящий момент (Н*м) | 550 |
| Максимальный ток (А) | 125 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1143 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1443 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 410 |
| Масса (кг) | 115 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31320A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 190 |
| Ток холостого хода (А) | 58 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 160 |
| Номинальный ток (A) | 49 |
| Номинальная мощность (кВт) | 25 |
| Постоянная напряжения (В/1000 об/мин) | 224 |
| Постоянная крутящего момента (Нм/А) | 3.7 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.26 |
| Сопротивление (Ом) | 0.136 |
| Индуктивность (мГн) | 4 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 358 |
| Потери (кВт) | 1 |
| КПД (%) | 96 |
| Скорость колена при 380 В переменного тока (об/мин) | 1595 |
| Скорость колена при 480 В переменного тока (об/мин) | 2021 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1045 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1330 |
| Максимальный крутящий момент (Н*м) | 550 |
| Максимальный ток (А) | 186 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1699 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2146 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 410 |
| Масса (кг) | 115 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31320A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 190 |
| Ток холостого хода (А) | 88 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 100 |
| Номинальный ток (A) | 47 |
| Номинальная мощность (кВт) | 21 |
| Постоянная напряжения (В/1000 об/мин) | 148 |
| Постоянная крутящего момента (Нм/А) | 2.44 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.15 |
| Сопротивление (Ом) | 0.058 |
| Индуктивность (мГн) | 1.94 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 305 |
| Потери (кВт) | 0.98 |
| КПД (%) | 96 |
| Скорость колена при 380 В переменного тока (об/мин) | 2499 |
| Скорость колена при 480 В переменного тока (об/мин) | 3161 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1503 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1908 |
| Максимальный крутящий момент (Н*м) | 550 |
| Максимальный ток (А) | 282 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2576 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3254 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 410 |
| Масса (кг) | 115 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31320A-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 190 |
| Ток холостого хода (А) | 117 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 50 |
| Номинальный ток (A) | 31 |
| Номинальная мощность (кВт) | 16 |
| Постоянная напряжения (В/1000 об/мин) | 111 |
| Постоянная крутящего момента (Нм/А) | 1.84 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.62 |
| Сопротивление (Ом) | 0.033 |
| Индуктивность (мГн) | 1.03 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 336 |
| Потери (кВт) | 0.98 |
| КПД (%) | 97 |
| Скорость колена при 380 В переменного тока (об/мин) | 3390 |
| Скорость колена при 480 В переменного тока (об/мин) | 4284 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2091 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2652 |
| Максимальный крутящий момент (Н*м) | 550 |
| Максимальный ток (А) | 374 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3416 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4315 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 410 |
| Масса (кг) | 115 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31330A-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 260 |
| Ток холостого хода (А) | 54 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 240 |
| Номинальный ток (A) | 50 |
| Номинальная мощность (кВт) | 25 |
| Постоянная напряжения (В/1000 об/мин) | 333 |
| Постоянная крутящего момента (Нм/А) | 5.5 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4.84 |
| Сопротивление (Ом) | 0.196 |
| Индуктивность (мГн) | 6 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 358 |
| Потери (кВт) | 1.22 |
| КПД (%) | 96 |
| Скорость колена при 380 В переменного тока (об/мин) | 1064 |
| Скорость колена при 480 В переменного тока (об/мин) | 1350 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 681 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 870 |
| Максимальный крутящий момент (Н*м) | 830 |
| Максимальный ток (А) | 189 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1143 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1443 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 593 |
| Масса (кг) | 150 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31330A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 260 |
| Ток холостого хода (А) | 81 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 230 |
| Номинальный ток (A) | 71 |
| Номинальная мощность (кВт) | 36 |
| Постоянная напряжения (В/1000 об/мин) | 222 |
| Постоянная крутящего момента (Нм/А) | 3.67 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.23 |
| Сопротивление (Ом) | 0.087 |
| Индуктивность (мГн) | 2.7 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 354 |
| Потери (кВт) | 1.22 |
| КПД (%) | 97 |
| Скорость колена при 380 В переменного тока (об/мин) | 1612 |
| Скорость колена при 480 В переменного тока (об/мин) | 2042 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1033 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1315 |
| Максимальный крутящий момент (Н*м) | 830 |
| Максимальный ток (А) | 283 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1713 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2163 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 593 |
| Масса (кг) | 150 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31330A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 260 |
| Ток холостого хода (А) | 107 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 180 |
| Номинальный ток (A) | 74 |
| Номинальная мощность (кВт) | 38 |
| Постоянная напряжения (В/1000 об/мин) | 166 |
| Постоянная крутящего момента (Нм/А) | 2.75 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.42 |
| Сопротивление (Ом) | 0.049 |
| Индуктивность (мГн) | 1.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 345 |
| Потери (кВт) | 1.22 |
| КПД (%) | 97 |
| Скорость колена при 380 В переменного тока (об/мин) | 2203 |
| Скорость колена при 480 В переменного тока (об/мин) | 2787 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1400 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1779 |
| Максимальный крутящий момент (Н*м) | 830 |
| Максимальный ток (А) | 377 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2286 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2887 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 593 |
| Масса (кг) | 150 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31340A-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 350 |
| Ток холостого хода (А) | 65 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 270 |
| Номинальный ток (A) | 50 |
| Номинальная мощность (кВт) | 28 |
| Постоянная напряжения (В/1000 об/мин) | 369 |
| Постоянная крутящего момента (Нм/А) | 6.1 |
| Постоянная крутящего момента при 130°C (Нм/А) | 5.37 |
| Сопротивление (Ом) | 0.16 |
| Индуктивность (мГн) | 5.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 389 |
| Потери (кВт) | 1.47 |
| КПД (%) | 96 |
| Скорость колена при 380 В переменного тока (об/мин) | 977 |
| Скорость колена при 480 В переменного тока (об/мин) | 1238 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 619 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 791 |
| Максимальный крутящий момент (Н*м) | 1100 |
| Максимальный ток (А) | 225 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1030 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1301 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 593 |
| Масса (кг) | 150 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31340A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 350 |
| Ток холостого хода (А) | 108 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 230 |
| Номинальный ток (A) | 71 |
| Номинальная мощность (кВт) | 36 |
| Постоянная напряжения (В/1000 об/мин) | 222 |
| Постоянная крутящего момента (Нм/А) | 3.67 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.23 |
| Сопротивление (Ом) | 0.059 |
| Индуктивность (мГн) | 2.2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 347 |
| Потери (кВт) | 1.5 |
| КПД (%) | 97 |
| Скорость колена при 380 В переменного тока (об/мин) | 1644 |
| Скорость колена при 480 В переменного тока (об/мин) | 2080 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 990 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1258 |
| Максимальный крутящий момент (Н*м) | 1100 |
| Максимальный ток (А) | 375 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1713 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2163 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 777 |
| Масса (кг) | 185 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
U31340A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 350 |
| Ток холостого хода (А) | 163 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 130 |
| Номинальный ток (A) | 61 |
| Номинальная мощность (кВт) | 27 |
| Постоянная напряжения (В/1000 об/мин) | 148 |
| Постоянная крутящего момента (Нм/А) | 2.44 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.15 |
| Сопротивление (Ом) | 0.026 |
| Индуктивность (мГн) | 0.97 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 299 |
| Потери (кВт) | 1.49 |
| КПД (%) | 97 |
| Скорость колена при 380 В переменного тока (об/мин) | 2540 |
| Скорость колена при 480 В переменного тока (об/мин) | 3211 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1507 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1912 |
| Максимальный крутящий момент (Н*м) | 1100 |
| Максимальный ток (А) | 564 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2576 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3254 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 777 |
| Масса (кг) | 185 |
| Удерживающий крутящий момент (Нм) | 300 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.74 |
| Масса тормоза (кг) | 18 |
| Инерция ротора с тормозом (кг.см²) | 200 |
| Длина двигателя (мм) | 80 |
Остались вопросы?
Не нашли нужную модель или нужна консультация по продукции? Наши менеджеры будут рады Вам помочь разобраться во всем. Просто заполните форму, и мы свяжемся с Вами как можно скорее.
