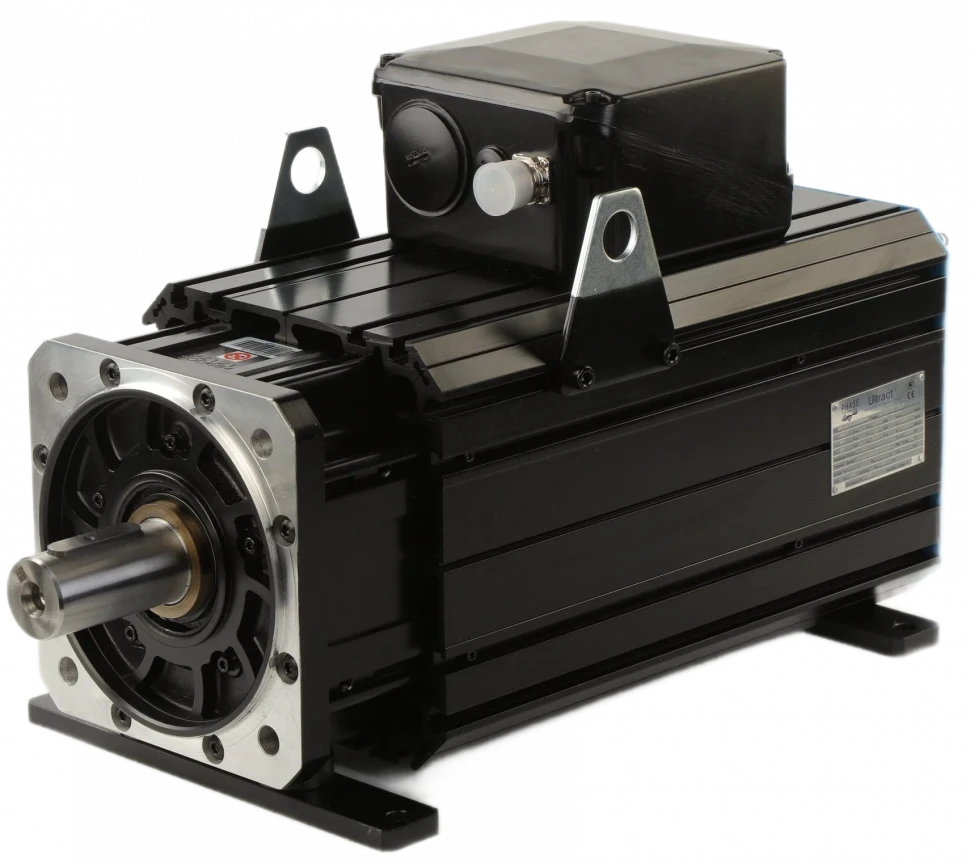

U310F - Серводвигатели Ultract 3 Series
Техническое описание в формате .pdf
По запросу
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U31004F-1000 | U31004F-1500 | U31004F-2000 | U31004F-3000 | U31007F-1000 | U31007F-1500 | U31007F-2000 | U31007F-3000 | U31010F-1000 | U31010F-1500 | U31010F-2000 | U31010F-3000 | U31013F-1000 | U31013F-1500 | U31013F-2000 | джU31013F-3000 | |
| Номинальная скорость (об/мин) | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 |
| Момент холостого хода (Н·м) | 45 | 45 | 45 | 45 | 90 | 90 | 90 | 90 | 130 | 130 | 130 | 130 | 170 | 170 | 170 | 170 |
| Ток холостого хода (А) | 11 | 16 | 22 | 30 | 23 | 30 | 42 | 67 | 30 | 46 | 65 | 81 | 40 | 53 | 80 | 104 |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 9 | 8 | 8 |
| Номинальный крутящий момент (Н·м) | 42 | 42 | 40 | 38 | 74 | 73 | 72 | 70 | 100 | 99 | 97 | 95 | 149 | 146 | 142 | 135 |
| Номинальный ток (A) | 10 | 15 | 20 | 26 | 19 | 24 | 34 | 52 | 23 | 35 | 48 | 59 | 35 | 45 | 67 | 83 |
| Номинальная мощность (кВт) | 4 | 7 | 8 | 12 | 8 | 11 | 15 | 22 | 10 | 16 | 20 | 30 | 16 | 24 | 30 | 42 |
| Постоянная напряжения (В/1000 об/мин) | 277 | 193 | 139 | 102 | 274 | 206 | 148 | 93 | 302 | 193 | 138 | 110 | 293 | 221 | 146 | 112 |
| Постоянная крутящего момента (Н·м/А) | 4.58 | 3.2 | 2.3 | 1.68 | 4.54 | 3.4 | 2.44 | 1.53 | 5 | 3.19 | 2.28 | 1.82 | 4.85 | 3.65 | 2.42 | 1.85 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.03 | 2.82 | 2.02 | 1.48 | 4 | 2.99 | 2.15 | 1.35 | 4.4 | 2.81 | 2.01 | 1.6 | 4.27 | 3.21 | 2.13 | 1.63 |
| Сопротивление (Ом) | 3.4 | 1.65 | 0.86 | 0.458 | 1.29 | 0.72 | 0.37 | 0.145 | 0.91 | 0.37 | 0.19 | 0.12 | 0.62 | 0.35 | 0.154 | 0.09 |
| Индуктивность (мГн) | 34 | 16 | 8.6 | 4.3 | 16 | 11 | 4.55 | 1.8 | 13.9 | 5.6 | 2.84 | 1.84 | 9.1 | 5.12 | 2.3 | 1.28 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 |
| Напряжение (В) | 333 | 338 | 318 | 337 | 314 | 355 | 325 | 302 | 340 | 319 | 301 | 357 | 333 | 367 | 321 | 361 |
| Потери (кВт) | 0.9 | 0.89 | 0.9 | 0.9 | 1.38 | 1.38 | 1.37 | 1.37 | 1.68 | 1.68 | 1.68 | 1.67 | 2.08 | 2.07 | 2.07 | 2.07 |
| КПД (%) | 92.7 | 92.5 | 94.5 | 95.1 | 94.1 | 93.6 | 95.3 | 95.9 | 94.4 | 94.1 | 95.7 | 96.1 | 95 | 94.7 | 96 | 96.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 1154 | 1701 | 2410 | 3393 | 1224 | 1610 | 2348 | 3794 | 1124 | 1795 | 2542 | 3200 | 1151 | 1554 | 2374 | 3161 |
| Скорость колена при 480 В переменного тока (об/мин) | 1481 | 2173 | 3067 | 4309 | 1563 | 2050 | 2983 | 4809 | 1433 | 2282 | 3224 | 4055 | 1468 | 1977 | 3013 | 4006 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 730 | 1118 | 1566 | 2270 | 782 | 954 | 1551 | 2521 | 693 | 1137 | 1628 | 2039 | 754 | 1032 | 1578 | 2146 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 953 | 1444 | 2009 | 2901 | 1013 | 1224 | 1984 | 3209 | 896 | 1456 | 2076 | 2595 | 973 | 1325 | 2014 | 2733 |
| Максимальный крутящий момент (Н·м) | 105 | 105 | 105 | 105 | 210 | 210 | 210 | 210 | 310 | 310 | 310 | 310 | 410 | 410 | 410 | 410 |
| Максимальный ток (А) | 29 | 41 | 57 | 78 | 58 | 77 | 108 | 172 | 78 | 121 | 170 | 213 | 106 | 140 | 212 | 277 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1372 | 1964 | 2733 | 3741 | 1384 | 1849 | 2576 | 4108 | 1257 | 1970 | 2757 | 3453 | 1296 | 1722 | 2597 | 3397 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1733 | 2481 | 3452 | 4726 | 1749 | 2335 | 3254 | 5189 | 1588 | 2489 | 3482 | 4362 | 1637 | 2175 | 3281 | 4291 |
| Максимальная скорость (об/мин) | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Инерция ротора (кг·см²) | 50 | 50 | 50 | 50 | 90 | 90 | 90 | 90 | 130 | 130 | 130 | 130 | 170 | 170 | 170 | 170 |
| Масса (кг) | 35 | 35 | 35 | 35 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 80 | 80 | 80 | 80 |
| Удерживающий крутящий момент (Н·м) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Номинальный ток тормоза (А) | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| Масса тормоза (кг) | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 |
| Длина двигателя (мм) | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 | 65.0 |
U31004F-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 45 |
| Ток холостого хода (А) | 11 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 42 |
| Номинальный ток (A) | 10 |
| Номинальная мощность (кВт) | 4 |
| Постоянная напряжения (В/1000 об/мин) | 277 |
| Постоянная крутящего момента (Н·м/А) | 4.58 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.03 |
| Сопротивление (Ом) | 3.4 |
| Индуктивность (мГн) | 34 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 333 |
| Потери (кВт) | 0.9 |
| КПД (%) | 92.7 |
| Скорость колена при 380 В переменного тока (об/мин) | 1154 |
| Скорость колена при 480 В переменного тока (об/мин) | 1481 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 730 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 953 |
| Максимальный крутящий момент (Н·м) | 105 |
| Максимальный ток (А) | 29 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1372 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1733 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 50 |
| Масса (кг) | 35 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31004F-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 45 |
| Ток холостого хода (А) | 16 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 42 |
| Номинальный ток (A) | 15 |
| Номинальная мощность (кВт) | 7 |
| Постоянная напряжения (В/1000 об/мин) | 193 |
| Постоянная крутящего момента (Н·м/А) | 3.2 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.82 |
| Сопротивление (Ом) | 1.65 |
| Индуктивность (мГн) | 16 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 338 |
| Потери (кВт) | 0.89 |
| КПД (%) | 92.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 1701 |
| Скорость колена при 480 В переменного тока (об/мин) | 2173 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1118 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1444 |
| Максимальный крутящий момент (Н·м) | 105 |
| Максимальный ток (А) | 41 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1964 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2481 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 50 |
| Масса (кг) | 35 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31004F-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 45 |
| Ток холостого хода (А) | 22 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 40 |
| Номинальный ток (A) | 20 |
| Номинальная мощность (кВт) | 8 |
| Постоянная напряжения (В/1000 об/мин) | 139 |
| Постоянная крутящего момента (Н·м/А) | 2.3 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.02 |
| Сопротивление (Ом) | 0.86 |
| Индуктивность (мГн) | 8.6 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 318 |
| Потери (кВт) | 0.9 |
| КПД (%) | 94.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 2410 |
| Скорость колена при 480 В переменного тока (об/мин) | 3067 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1566 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2009 |
| Максимальный крутящий момент (Н·м) | 105 |
| Максимальный ток (А) | 57 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2733 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3452 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 50 |
| Масса (кг) | 35 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31004F-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 45 |
| Ток холостого хода (А) | 30 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 38 |
| Номинальный ток (A) | 26 |
| Номинальная мощность (кВт) | 12 |
| Постоянная напряжения (В/1000 об/мин) | 102 |
| Постоянная крутящего момента (Н·м/А) | 1.68 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.48 |
| Сопротивление (Ом) | 0.458 |
| Индуктивность (мГн) | 4.3 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 337 |
| Потери (кВт) | 0.9 |
| КПД (%) | 95.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 3393 |
| Скорость колена при 480 В переменного тока (об/мин) | 4309 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2270 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2901 |
| Максимальный крутящий момент (Н·м) | 105 |
| Максимальный ток (А) | 78 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3741 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4726 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 50 |
| Масса (кг) | 35 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31007F-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 90 |
| Ток холостого хода (А) | 23 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 74 |
| Номинальный ток (A) | 19 |
| Номинальная мощность (кВт) | 8 |
| Постоянная напряжения (В/1000 об/мин) | 274 |
| Постоянная крутящего момента (Н·м/А) | 4.54 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4 |
| Сопротивление (Ом) | 1.29 |
| Индуктивность (мГн) | 16 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 314 |
| Потери (кВт) | 1.38 |
| КПД (%) | 94.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 1224 |
| Скорость колена при 480 В переменного тока (об/мин) | 1563 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 782 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1013 |
| Максимальный крутящий момент (Н·м) | 210 |
| Максимальный ток (А) | 58 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1384 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1749 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 90 |
| Масса (кг) | 50 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31007F-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 90 |
| Ток холостого хода (А) | 30 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 73 |
| Номинальный ток (A) | 24 |
| Номинальная мощность (кВт) | 11 |
| Постоянная напряжения (В/1000 об/мин) | 206 |
| Постоянная крутящего момента (Н·м/А) | 3.4 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.99 |
| Сопротивление (Ом) | 0.72 |
| Индуктивность (мГн) | 11 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 355 |
| Потери (кВт) | 1.38 |
| КПД (%) | 93.6 |
| Скорость колена при 380 В переменного тока (об/мин) | 1610 |
| Скорость колена при 480 В переменного тока (об/мин) | 2050 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 954 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1224 |
| Максимальный крутящий момент (Н·м) | 210 |
| Максимальный ток (А) | 77 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1849 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2335 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 90 |
| Масса (кг) | 50 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31007F-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 90 |
| Ток холостого хода (А) | 42 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 72 |
| Номинальный ток (A) | 34 |
| Номинальная мощность (кВт) | 15 |
| Постоянная напряжения (В/1000 об/мин) | 148 |
| Постоянная крутящего момента (Н·м/А) | 2.44 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.15 |
| Сопротивление (Ом) | 0.37 |
| Индуктивность (мГн) | 4.55 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 325 |
| Потери (кВт) | 1.37 |
| КПД (%) | 95.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 2348 |
| Скорость колена при 480 В переменного тока (об/мин) | 2983 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1551 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1984 |
| Максимальный крутящий момент (Н·м) | 210 |
| Максимальный ток (А) | 108 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2576 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3254 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 90 |
| Масса (кг) | 50 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31007F-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 90 |
| Ток холостого хода (А) | 67 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 70 |
| Номинальный ток (A) | 52 |
| Номинальная мощность (кВт) | 22 |
| Постоянная напряжения (В/1000 об/мин) | 93 |
| Постоянная крутящего момента (Н·м/А) | 1.53 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.35 |
| Сопротивление (Ом) | 0.145 |
| Индуктивность (мГн) | 1.8 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 302 |
| Потери (кВт) | 1.37 |
| КПД (%) | 95.9 |
| Скорость колена при 380 В переменного тока (об/мин) | 3794 |
| Скорость колена при 480 В переменного тока (об/мин) | 4809 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2521 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 3209 |
| Максимальный крутящий момент (Н·м) | 210 |
| Максимальный ток (А) | 172 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 4108 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 5189 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 90 |
| Масса (кг) | 50 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31010F-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 130 |
| Ток холостого хода (А) | 30 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 100 |
| Номинальный ток (A) | 23 |
| Номинальная мощность (кВт) | 10 |
| Постоянная напряжения (В/1000 об/мин) | 302 |
| Постоянная крутящего момента (Н·м/А) | 5 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.4 |
| Сопротивление (Ом) | 0.91 |
| Индуктивность (мГн) | 13.9 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 340 |
| Потери (кВт) | 1.68 |
| КПД (%) | 94.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 1124 |
| Скорость колена при 480 В переменного тока (об/мин) | 1433 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 693 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 896 |
| Максимальный крутящий момент (Н·м) | 310 |
| Максимальный ток (А) | 78 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1257 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1588 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 130 |
| Масса (кг) | 65 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31010F-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 130 |
| Ток холостого хода (А) | 46 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 99 |
| Номинальный ток (A) | 35 |
| Номинальная мощность (кВт) | 16 |
| Постоянная напряжения (В/1000 об/мин) | 193 |
| Постоянная крутящего момента (Н·м/А) | 3.19 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.81 |
| Сопротивление (Ом) | 0.37 |
| Индуктивность (мГн) | 5.6 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 319 |
| Потери (кВт) | 1.68 |
| КПД (%) | 94.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 1795 |
| Скорость колена при 480 В переменного тока (об/мин) | 2282 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1137 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1456 |
| Максимальный крутящий момент (Н·м) | 310 |
| Максимальный ток (А) | 121 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1970 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2489 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 130 |
| Масса (кг) | 65 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31010F-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 130 |
| Ток холостого хода (А) | 65 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 97 |
| Номинальный ток (A) | 48 |
| Номинальная мощность (кВт) | 20 |
| Постоянная напряжения (В/1000 об/мин) | 138 |
| Постоянная крутящего момента (Н·м/А) | 2.28 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.01 |
| Сопротивление (Ом) | 0.19 |
| Индуктивность (мГн) | 2.84 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 301 |
| Потери (кВт) | 1.68 |
| КПД (%) | 95.7 |
| Скорость колена при 380 В переменного тока (об/мин) | 2542 |
| Скорость колена при 480 В переменного тока (об/мин) | 3224 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1628 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2076 |
| Максимальный крутящий момент (Н·м) | 310 |
| Максимальный ток (А) | 170 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2757 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3482 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 130 |
| Масса (кг) | 65 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31010F-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 130 |
| Ток холостого хода (А) | 81 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 95 |
| Номинальный ток (A) | 59 |
| Номинальная мощность (кВт) | 30 |
| Постоянная напряжения (В/1000 об/мин) | 110 |
| Постоянная крутящего момента (Н·м/А) | 1.82 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.6 |
| Сопротивление (Ом) | 0.12 |
| Индуктивность (мГн) | 1.84 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 357 |
| Потери (кВт) | 1.67 |
| КПД (%) | 96.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 3200 |
| Скорость колена при 480 В переменного тока (об/мин) | 4055 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2039 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2595 |
| Максимальный крутящий момент (Н·м) | 310 |
| Максимальный ток (А) | 213 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3453 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4362 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 130 |
| Масса (кг) | 65 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31013F-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н·м) | 170 |
| Ток холостого хода (А) | 40 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 149 |
| Номинальный ток (A) | 35 |
| Номинальная мощность (кВт) | 16 |
| Постоянная напряжения (В/1000 об/мин) | 293 |
| Постоянная крутящего момента (Н·м/А) | 4.85 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 4.27 |
| Сопротивление (Ом) | 0.62 |
| Индуктивность (мГн) | 9.1 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 333 |
| Потери (кВт) | 2.08 |
| КПД (%) | 95 |
| Скорость колена при 380 В переменного тока (об/мин) | 1151 |
| Скорость колена при 480 В переменного тока (об/мин) | 1468 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 754 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 973 |
| Максимальный крутящий момент (Н·м) | 410 |
| Максимальный ток (А) | 106 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1296 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1637 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 170 |
| Масса (кг) | 80 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31013F-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н·м) | 170 |
| Ток холостого хода (А) | 53 |
| Количество полюсов | 9 |
| Номинальный крутящий момент (Н·м) | 146 |
| Номинальный ток (A) | 45 |
| Номинальная мощность (кВт) | 24 |
| Постоянная напряжения (В/1000 об/мин) | 221 |
| Постоянная крутящего момента (Н·м/А) | 3.65 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 3.21 |
| Сопротивление (Ом) | 0.35 |
| Индуктивность (мГн) | 5.12 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 367 |
| Потери (кВт) | 2.07 |
| КПД (%) | 94.7 |
| Скорость колена при 380 В переменного тока (об/мин) | 1554 |
| Скорость колена при 480 В переменного тока (об/мин) | 1977 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1032 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1325 |
| Максимальный крутящий момент (Н·м) | 410 |
| Максимальный ток (А) | 140 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1722 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2175 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 170 |
| Масса (кг) | 80 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
U31013F-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н·м) | 170 |
| Ток холостого хода (А) | 80 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 142 |
| Номинальный ток (A) | 67 |
| Номинальная мощность (кВт) | 30 |
| Постоянная напряжения (В/1000 об/мин) | 146 |
| Постоянная крутящего момента (Н·м/А) | 2.42 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 2.13 |
| Сопротивление (Ом) | 0.154 |
| Индуктивность (мГн) | 2.3 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 321 |
| Потери (кВт) | 2.07 |
| КПД (%) | 96 |
| Скорость колена при 380 В переменного тока (об/мин) | 2374 |
| Скорость колена при 480 В переменного тока (об/мин) | 3013 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1578 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2014 |
| Максимальный крутящий момент (Н·м) | 410 |
| Максимальный ток (А) | 212 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2597 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3281 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 170 |
| Масса (кг) | 80 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |
джU31013F-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н·м) | 170 |
| Ток холостого хода (А) | 104 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н·м) | 135 |
| Номинальный ток (A) | 83 |
| Номинальная мощность (кВт) | 42 |
| Постоянная напряжения (В/1000 об/мин) | 112 |
| Постоянная крутящего момента (Н·м/А) | 1.85 |
| Постоянная крутящего момента при 130°C (Н·м/А) | 1.63 |
| Сопротивление (Ом) | 0.09 |
| Индуктивность (мГн) | 1.28 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 361 |
| Потери (кВт) | 2.07 |
| КПД (%) | 96.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 3161 |
| Скорость колена при 480 В переменного тока (об/мин) | 4006 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2146 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2733 |
| Максимальный крутящий момент (Н·м) | 410 |
| Максимальный ток (А) | 277 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3397 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4291 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг·см²) | 170 |
| Масса (кг) | 80 |
| Удерживающий крутящий момент (Н·м) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг·см²) | 56 |
| Длина двигателя (мм) | 65.0 |

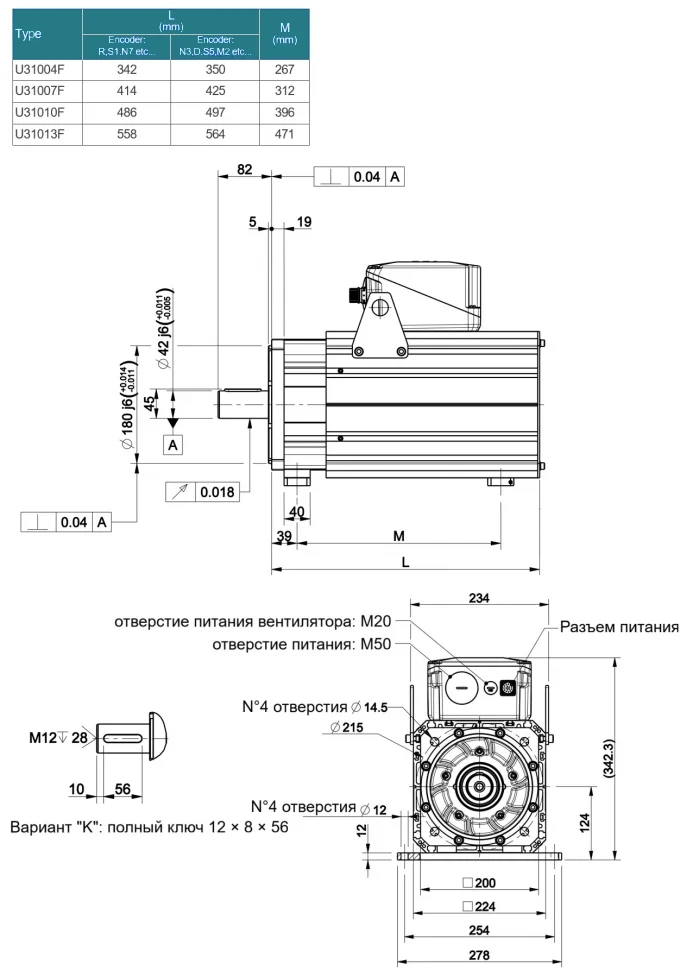

Серводвигатель Ultract U310F
Серводвигатель серии U310F с принудительным воздушным охлаждением обеспечивает высокий номинальный крутящий момент от 38 до 149 Н·м при рабочих скоростях 1000-3000 об/мин. Благодаря эффективной системе воздушного охлаждения двигатель развивает максимальный момент до 410 Н·м и демонстрирует превосходный КПД до 96.4%. Номинальная мощность моделей достигает 42 кВт, что обеспечивает стабильную работу в интенсивных производственных циклах. Конструкция двигателя с усиленным теплоотводом оптимизирована для продолжительной работы под высокой нагрузкой.
Остались вопросы?
Не нашли нужную модель или нужна консультация по продукции? Наши менеджеры будут рады Вам помочь разобраться во всем. Просто заполните форму, и мы свяжемся с Вами как можно скорее.
