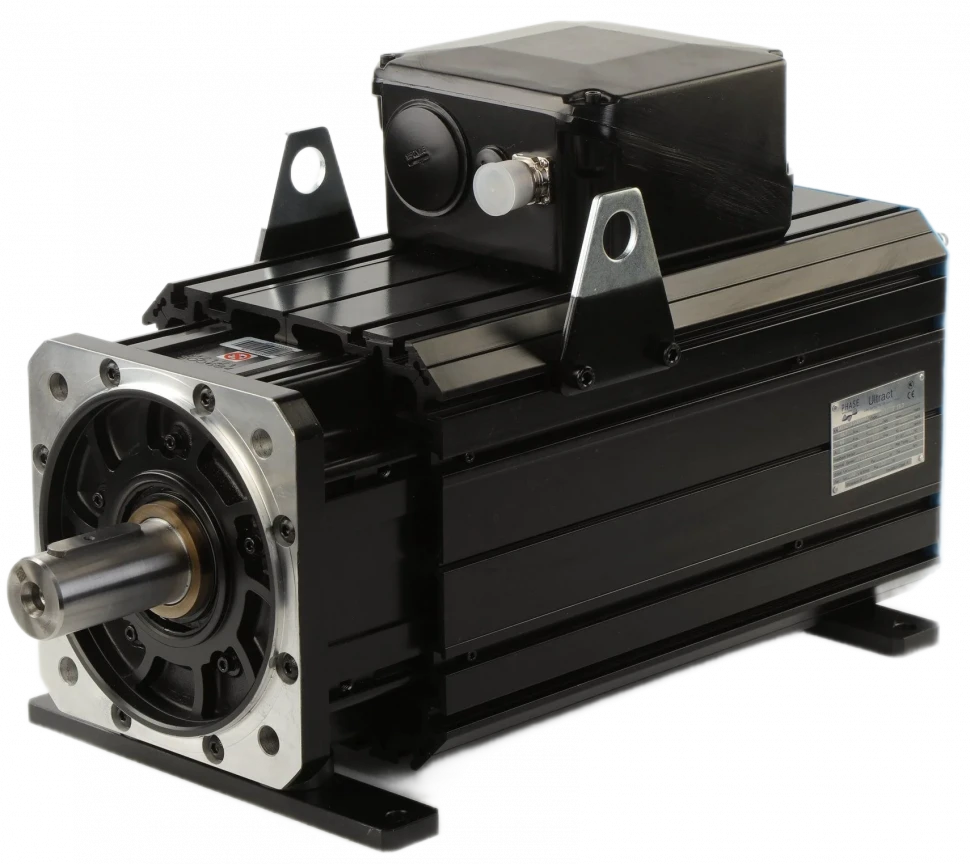

U310C - Серводвигатель Ultract 3 Series
Стандартные модели
| Характеристика | Модель | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U31004C-1000 | U31004C-1500 | U31004C-2000 | U31004C-3000 | U31007C-1000 | U31007C-1500 | U31007C-2000 | U31007C-3000 | U31010C-1000 | U31010C-1500 | U31010C-2000 | U31010C-3000 | U31013C-1000 | U31013C-1500 | U31013C-2000 | U31013C-3000 | |
| Номинальная скорость (об/мин) | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 |
| Момент холостого хода (Н*м) | 55 | 55 | 55 | 55 | 110 | 110 | 110 | 110 | 165 | 165 | 165 | 165 | 220 | 220 | 220 | 220 |
| Ток холостого хода (А) | 14 | 21 | 27 | 37 | 29 | 41 | 59 | 82 | 41 | 59 | 82 | 118 | 52 | 83 | 103 | 166 |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Номинальный крутящий момент (Н*м) | 54 | 53 | 53 | 53 | 109 | 108 | 108 | 108 | 164 | 164 | 163 | 160 | 219 | 219 | 218 | 217 |
| Номинальный ток (A) | 13 | 20 | 26 | 36 | 29 | 40 | 58 | 80 | 41 | 58 | 81 | 114 | 51 | 82 | 102 | 163 |
| Номинальная мощность (кВт) | 6 | 8 | 11 | 17 | 11 | 17 | 23 | 34 | 17 | 26 | 34 | 50 | 23 | 34 | 46 | 68 |
| Постоянная напряжения (В/1000 об/мин) | 276 | 183 | 139 | 102 | 258 | 184 | 128 | 93 | 276 | 193 | 138 | 96 | 293 | 183 | 146 | 91 |
| Постоянная крутящего момента (Нм/А) | 4.56 | 3.03 | 2.30 | 1.68 | 4.26 | 3.05 | 2.12 | 1.53 | 4.56 | 3.19 | 2.28 | 1.59 | 4.85 | 3.02 | 2.42 | 1.51 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4.01 | 2.67 | 2.02 | 1.48 | 3.75 | 2.68 | 1.87 | 1.35 | 4.01 | 2.81 | 2.01 | 1.4 | 4.27 | 2.66 | 2.13 | 1.33 |
| Сопротивление (Ом) | 3.4 | 1.52 | 0.86 | 0.458 | 1.136 | 0.58 | 0.28 | 0.145 | 0.758 | 0.37 | 0.19 | 0.092 | 0.62 | 0.24 | 0.154 | 0.06 |
| Индуктивность (мГн) | 34 | 14.5 | 8.6 | 4.3 | 15 | 7.65 | 3.75 | 1.8 | 11.5 | 5.6 | 2.87 | 1.4 | 9.1 | 3.8 | 2.3 | 0.9 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 |
| Напряжение (В) | 356 | 339 | 340 | 360 | 327 | 341 | 313 | 328 | 347 | 356 | 335 | 345 | 363 | 337 | 351 | 325 |
| Минимальный расход (Л/мин) | 2.5 | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 7 | 7 | 7 | 7 |
| Потери (кВт) | 1.25 | 1.27 | 1.25 | 1.24 | 1.92 | 1.91 | 1.91 | 1.9 | 2.52 | 2.51 | 2.52 | 2.51 | 3.23 | 3.23 | 3.23 | 3.23 |
| КПД (%) | 93.6 | 92.7 | 94.9 | 95.5 | 94.5 | 94.2 | 95.8 | 96.2 | 95.1 | 94.9 | 96.1 | 96.5 | 95.6 | 95.2 | 96.3 | 96.6 |
| Скорость колена при 380 В переменного тока (об/мин) | 1075 | 1694 | 2252 | 3170 | 1177 | 1683 | 2447 | 3492 | 1102 | 1608 | 2279 | 3314 | 1052 | 1699 | 2173 | 3525 |
| Скорость колена при 480 В переменного тока (об/мин) | 1386 | 2168 | 2872 | 4032 | 1507 | 2146 | 3111 | 4433 | 1410 | 2049 | 2897 | 4204 | 1347 | 2165 | 2764 | 4471 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 730 | 1178 | 1566 | 2270 | 811 | 1172 | 1709 | 2521 | 770 | 1137 | 1618 | 2349 | 754 | 1207 | 1578 | 2569 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 952 | 1520 | 2009 | 2901 | 1048 | 1503 | 2182 | 3209 | 993 | 1456 | 2063 | 2987 | 973 | 1544 | 2014 | 3265 |
| Максимальный крутящий момент (Н*м) | 105 | 105 | 105 | 105 | 210 | 210 | 210 | 210 | 310 | 310 | 310 | 310 | 410 | 410 | 410 | 410 |
| Максимальный ток (А) | 29 | 43 | 57 | 78 | 62 | 86 | 124 | 172 | 85 | 121 | 170 | 244 | 106 | 170 | 212 | 339 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1378 | 2074 | 2733 | 3741 | 1475 | 2061 | 2965 | 4108 | 1378 | 1970 | 2757 | 3953 | 1296 | 2081 | 2597 | 4162 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1741 | 2620 | 3452 | 4726 | 1864 | 2603 | 3745 | 5189 | 1741 | 2489 | 3482 | 4993 | 1637 | 2629 | 3281 | 5258 |
| Максимальная скорость (об/мин) | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 600 | 6000 | 6000 | 6000 |
| Инерция ротора (кг.см²) | 50 | 50 | 50 | 50 | 90 | 90 | 90 | 90 | 130 | 130 | 130 | 130 | 170 | 170 | 170 | 170 |
| Масса (кг) | 35 | 35 | 35 | 35 | 43 | 43 | 43 | 43 | 57 | 57 | 57 | 57 | 70 | 70 | 70 | 70 |
| Удерживающий крутящий момент (Нм) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Номинальный ток тормоза (А) | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| Масса тормоза (кг) | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 |
| Длина двигателя (мм) | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
U31004C-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 55 |
| Ток холостого хода (А) | 14 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 54 |
| Номинальный ток (A) | 13 |
| Номинальная мощность (кВт) | 6 |
| Постоянная напряжения (В/1000 об/мин) | 276 |
| Постоянная крутящего момента (Нм/А) | 4.56 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4.01 |
| Сопротивление (Ом) | 3.4 |
| Индуктивность (мГн) | 34 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 356 |
| Минимальный расход (Л/мин) | 2.5 |
| Потери (кВт) | 1.25 |
| КПД (%) | 93.6 |
| Скорость колена при 380 В переменного тока (об/мин) | 1075 |
| Скорость колена при 480 В переменного тока (об/мин) | 1386 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 730 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 952 |
| Максимальный крутящий момент (Н*м) | 105 |
| Максимальный ток (А) | 29 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1378 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1741 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 50 |
| Масса (кг) | 35 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31004C-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 55 |
| Ток холостого хода (А) | 21 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 53 |
| Номинальный ток (A) | 20 |
| Номинальная мощность (кВт) | 8 |
| Постоянная напряжения (В/1000 об/мин) | 183 |
| Постоянная крутящего момента (Нм/А) | 3.03 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.67 |
| Сопротивление (Ом) | 1.52 |
| Индуктивность (мГн) | 14.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 339 |
| Минимальный расход (Л/мин) | 2.5 |
| Потери (кВт) | 1.27 |
| КПД (%) | 92.7 |
| Скорость колена при 380 В переменного тока (об/мин) | 1694 |
| Скорость колена при 480 В переменного тока (об/мин) | 2168 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1178 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1520 |
| Максимальный крутящий момент (Н*м) | 105 |
| Максимальный ток (А) | 43 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2074 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2620 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 50 |
| Масса (кг) | 35 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31004C-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 55 |
| Ток холостого хода (А) | 27 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 53 |
| Номинальный ток (A) | 26 |
| Номинальная мощность (кВт) | 11 |
| Постоянная напряжения (В/1000 об/мин) | 139 |
| Постоянная крутящего момента (Нм/А) | 2.30 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.02 |
| Сопротивление (Ом) | 0.86 |
| Индуктивность (мГн) | 8.6 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 340 |
| Минимальный расход (Л/мин) | 2.5 |
| Потери (кВт) | 1.25 |
| КПД (%) | 94.9 |
| Скорость колена при 380 В переменного тока (об/мин) | 2252 |
| Скорость колена при 480 В переменного тока (об/мин) | 2872 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1566 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2009 |
| Максимальный крутящий момент (Н*м) | 105 |
| Максимальный ток (А) | 57 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2733 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3452 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 50 |
| Масса (кг) | 35 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31004C-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 55 |
| Ток холостого хода (А) | 37 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 53 |
| Номинальный ток (A) | 36 |
| Номинальная мощность (кВт) | 17 |
| Постоянная напряжения (В/1000 об/мин) | 102 |
| Постоянная крутящего момента (Нм/А) | 1.68 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.48 |
| Сопротивление (Ом) | 0.458 |
| Индуктивность (мГн) | 4.3 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 360 |
| Минимальный расход (Л/мин) | 2.5 |
| Потери (кВт) | 1.24 |
| КПД (%) | 95.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 3170 |
| Скорость колена при 480 В переменного тока (об/мин) | 4032 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2270 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2901 |
| Максимальный крутящий момент (Н*м) | 105 |
| Максимальный ток (А) | 78 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3741 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4726 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 50 |
| Масса (кг) | 35 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31007C-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 110 |
| Ток холостого хода (А) | 29 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 109 |
| Номинальный ток (A) | 29 |
| Номинальная мощность (кВт) | 11 |
| Постоянная напряжения (В/1000 об/мин) | 258 |
| Постоянная крутящего момента (Нм/А) | 4.26 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.75 |
| Сопротивление (Ом) | 1.136 |
| Индуктивность (мГн) | 15 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 327 |
| Минимальный расход (Л/мин) | 4 |
| Потери (кВт) | 1.92 |
| КПД (%) | 94.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 1177 |
| Скорость колена при 480 В переменного тока (об/мин) | 1507 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 811 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1048 |
| Максимальный крутящий момент (Н*м) | 210 |
| Максимальный ток (А) | 62 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1475 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1864 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 90 |
| Масса (кг) | 43 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31007C-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 110 |
| Ток холостого хода (А) | 41 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 108 |
| Номинальный ток (A) | 40 |
| Номинальная мощность (кВт) | 17 |
| Постоянная напряжения (В/1000 об/мин) | 184 |
| Постоянная крутящего момента (Нм/А) | 3.05 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.68 |
| Сопротивление (Ом) | 0.58 |
| Индуктивность (мГн) | 7.65 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 341 |
| Минимальный расход (Л/мин) | 4 |
| Потери (кВт) | 1.91 |
| КПД (%) | 94.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 1683 |
| Скорость колена при 480 В переменного тока (об/мин) | 2146 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1172 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1503 |
| Максимальный крутящий момент (Н*м) | 210 |
| Максимальный ток (А) | 86 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2061 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2603 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 90 |
| Масса (кг) | 43 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31007C-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 110 |
| Ток холостого хода (А) | 59 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 108 |
| Номинальный ток (A) | 58 |
| Номинальная мощность (кВт) | 23 |
| Постоянная напряжения (В/1000 об/мин) | 128 |
| Постоянная крутящего момента (Нм/А) | 2.12 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.87 |
| Сопротивление (Ом) | 0.28 |
| Индуктивность (мГн) | 3.75 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 313 |
| Минимальный расход (Л/мин) | 4 |
| Потери (кВт) | 1.91 |
| КПД (%) | 95.8 |
| Скорость колена при 380 В переменного тока (об/мин) | 2447 |
| Скорость колена при 480 В переменного тока (об/мин) | 3111 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1709 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2182 |
| Максимальный крутящий момент (Н*м) | 210 |
| Максимальный ток (А) | 124 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2965 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3745 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 90 |
| Масса (кг) | 43 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31007C-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 110 |
| Ток холостого хода (А) | 82 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 108 |
| Номинальный ток (A) | 80 |
| Номинальная мощность (кВт) | 34 |
| Постоянная напряжения (В/1000 об/мин) | 93 |
| Постоянная крутящего момента (Нм/А) | 1.53 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.35 |
| Сопротивление (Ом) | 0.145 |
| Индуктивность (мГн) | 1.8 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 328 |
| Минимальный расход (Л/мин) | 4 |
| Потери (кВт) | 1.9 |
| КПД (%) | 96.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 3492 |
| Скорость колена при 480 В переменного тока (об/мин) | 4433 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2521 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 3209 |
| Максимальный крутящий момент (Н*м) | 210 |
| Максимальный ток (А) | 172 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 4108 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 5189 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 90 |
| Масса (кг) | 43 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31010C-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 165 |
| Ток холостого хода (А) | 41 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 164 |
| Номинальный ток (A) | 41 |
| Номинальная мощность (кВт) | 17 |
| Постоянная напряжения (В/1000 об/мин) | 276 |
| Постоянная крутящего момента (Нм/А) | 4.56 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4.01 |
| Сопротивление (Ом) | 0.758 |
| Индуктивность (мГн) | 11.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 347 |
| Минимальный расход (Л/мин) | 5 |
| Потери (кВт) | 2.52 |
| КПД (%) | 95.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 1102 |
| Скорость колена при 480 В переменного тока (об/мин) | 1410 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 770 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 993 |
| Максимальный крутящий момент (Н*м) | 310 |
| Максимальный ток (А) | 85 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1378 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1741 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 130 |
| Масса (кг) | 57 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31010C-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 165 |
| Ток холостого хода (А) | 59 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 164 |
| Номинальный ток (A) | 58 |
| Номинальная мощность (кВт) | 26 |
| Постоянная напряжения (В/1000 об/мин) | 193 |
| Постоянная крутящего момента (Нм/А) | 3.19 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.81 |
| Сопротивление (Ом) | 0.37 |
| Индуктивность (мГн) | 5.6 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 356 |
| Минимальный расход (Л/мин) | 5 |
| Потери (кВт) | 2.51 |
| КПД (%) | 94.9 |
| Скорость колена при 380 В переменного тока (об/мин) | 1608 |
| Скорость колена при 480 В переменного тока (об/мин) | 2049 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1137 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1456 |
| Максимальный крутящий момент (Н*м) | 310 |
| Максимальный ток (А) | 121 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1970 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2489 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 130 |
| Масса (кг) | 57 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31010C-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 165 |
| Ток холостого хода (А) | 82 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 163 |
| Номинальный ток (A) | 81 |
| Номинальная мощность (кВт) | 34 |
| Постоянная напряжения (В/1000 об/мин) | 138 |
| Постоянная крутящего момента (Нм/А) | 2.28 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.01 |
| Сопротивление (Ом) | 0.19 |
| Индуктивность (мГн) | 2.87 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 335 |
| Минимальный расход (Л/мин) | 5 |
| Потери (кВт) | 2.52 |
| КПД (%) | 96.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 2279 |
| Скорость колена при 480 В переменного тока (об/мин) | 2897 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1618 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2063 |
| Максимальный крутящий момент (Н*м) | 310 |
| Максимальный ток (А) | 170 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2757 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3482 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 130 |
| Масса (кг) | 57 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31010C-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 165 |
| Ток холостого хода (А) | 118 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 160 |
| Номинальный ток (A) | 114 |
| Номинальная мощность (кВт) | 50 |
| Постоянная напряжения (В/1000 об/мин) | 96 |
| Постоянная крутящего момента (Нм/А) | 1.59 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.4 |
| Сопротивление (Ом) | 0.092 |
| Индуктивность (мГн) | 1.4 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 345 |
| Минимальный расход (Л/мин) | 5 |
| Потери (кВт) | 2.51 |
| КПД (%) | 96.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 3314 |
| Скорость колена при 480 В переменного тока (об/мин) | 4204 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2349 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2987 |
| Максимальный крутящий момент (Н*м) | 310 |
| Максимальный ток (А) | 244 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3953 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4993 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 130 |
| Масса (кг) | 57 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31013C-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 220 |
| Ток холостого хода (А) | 52 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 219 |
| Номинальный ток (A) | 51 |
| Номинальная мощность (кВт) | 23 |
| Постоянная напряжения (В/1000 об/мин) | 293 |
| Постоянная крутящего момента (Нм/А) | 4.85 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4.27 |
| Сопротивление (Ом) | 0.62 |
| Индуктивность (мГн) | 9.1 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 363 |
| Минимальный расход (Л/мин) | 7 |
| Потери (кВт) | 3.23 |
| КПД (%) | 95.6 |
| Скорость колена при 380 В переменного тока (об/мин) | 1052 |
| Скорость колена при 480 В переменного тока (об/мин) | 1347 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 754 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 973 |
| Максимальный крутящий момент (Н*м) | 410 |
| Максимальный ток (А) | 106 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1296 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1637 |
| Максимальная скорость (об/мин) | 600 |
| Инерция ротора (кг.см²) | 170 |
| Масса (кг) | 70 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31013C-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 220 |
| Ток холостого хода (А) | 83 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 219 |
| Номинальный ток (A) | 82 |
| Номинальная мощность (кВт) | 34 |
| Постоянная напряжения (В/1000 об/мин) | 183 |
| Постоянная крутящего момента (Нм/А) | 3.02 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.66 |
| Сопротивление (Ом) | 0.24 |
| Индуктивность (мГн) | 3.8 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 337 |
| Минимальный расход (Л/мин) | 7 |
| Потери (кВт) | 3.23 |
| КПД (%) | 95.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 1699 |
| Скорость колена при 480 В переменного тока (об/мин) | 2165 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1207 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1544 |
| Максимальный крутящий момент (Н*м) | 410 |
| Максимальный ток (А) | 170 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2081 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2629 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 170 |
| Масса (кг) | 70 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31013C-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 220 |
| Ток холостого хода (А) | 103 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 218 |
| Номинальный ток (A) | 102 |
| Номинальная мощность (кВт) | 46 |
| Постоянная напряжения (В/1000 об/мин) | 146 |
| Постоянная крутящего момента (Нм/А) | 2.42 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.13 |
| Сопротивление (Ом) | 0.154 |
| Индуктивность (мГн) | 2.3 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 351 |
| Минимальный расход (Л/мин) | 7 |
| Потери (кВт) | 3.23 |
| КПД (%) | 96.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 2173 |
| Скорость колена при 480 В переменного тока (об/мин) | 2764 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1578 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2014 |
| Максимальный крутящий момент (Н*м) | 410 |
| Максимальный ток (А) | 212 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2597 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3281 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 170 |
| Масса (кг) | 70 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31013C-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 220 |
| Ток холостого хода (А) | 166 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 217 |
| Номинальный ток (A) | 163 |
| Номинальная мощность (кВт) | 68 |
| Постоянная напряжения (В/1000 об/мин) | 91 |
| Постоянная крутящего момента (Нм/А) | 1.51 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.33 |
| Сопротивление (Ом) | 0.06 |
| Индуктивность (мГн) | 0.9 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 325 |
| Минимальный расход (Л/мин) | 7 |
| Потери (кВт) | 3.23 |
| КПД (%) | 96.6 |
| Скорость колена при 380 В переменного тока (об/мин) | 3525 |
| Скорость колена при 480 В переменного тока (об/мин) | 4471 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2569 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 3265 |
| Максимальный крутящий момент (Н*м) | 410 |
| Максимальный ток (А) | 339 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 4162 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 5258 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 170 |
| Масса (кг) | 70 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
Остались вопросы?
Не нашли нужную модель или нужна консультация по продукции? Наши менеджеры будут рады Вам помочь разобраться во всем. Просто заполните форму, и мы свяжемся с Вами как можно скорее.
