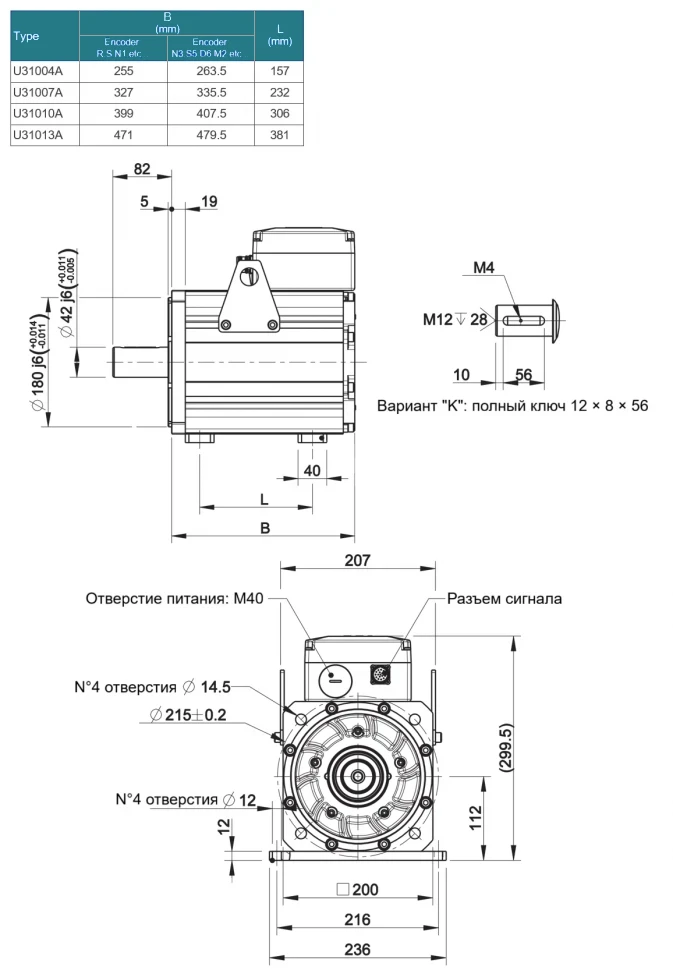

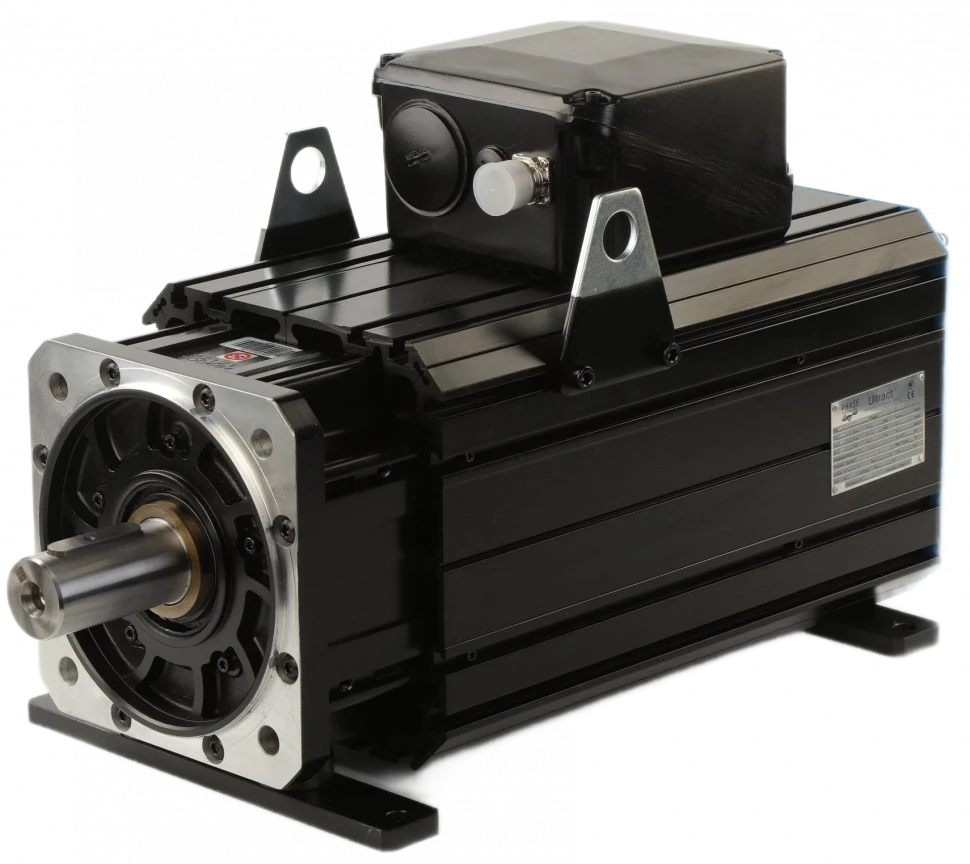

U310A - Серводвигатель Ultract 3 Series
Стандартные модели
| Характеристика | Модель | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U31004A-1000 | U31004A-1500 | U31004A-2000 | U31004A-3000 | U31007A-1000 | U31007A-1500 | U31007A-2000 | U31007A-3000 | U31010A-1000 | U31010A-1500 | U31010A-2000 | U31010A-3000 | U31013A-1000 | U31013A-1500 | U31013A-2000 | U31013A-3000 | |
| Номинальная скорость (об/мин) | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 |
| Момент холостого хода (Н*м) | 35 | 35 | 35 | 35 | 60 | 60 | 60 | 60 | 88 | 88 | 88 | 88 | 105 | 105 | 105 | 105 |
| Ток холостого хода (А) | 9 | 11 | 14 | 24 | 15 | 19 | 28 | 45 | 20 | 31 | 36 | 55 | 25 | 33 | 49 | 64 |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Номинальный крутящий момент (Н*м) | 32 | 32 | 31 | 27 | 57 | 52 | 50 | 30 | 84 | 78 | 73 | 32 | 95 | 90 | 80 | 45 |
| Номинальный ток (A) | 8 | 10 | 13 | 18 | 14 | 16 | 23 | 22 | 19 | 28 | 30 | 20 | 22 | 28 | 38 | 28 |
| Номинальная мощность (кВт) | 3.3 | 5 | 6 | 8 | 6 | 8 | 10 | 9 | 9 | 12 | 15 | 10 | 10 | 14 | 17 | 14 |
| Постоянная напряжения (В/1000 об/мин) | 277 | 213 | 166 | 102 | 274 | 221 | 148 | 93 | 304 | 193 | 166 | 110 | 293 | 221 | 146 | 112 |
| Постоянная крутящего момента (Нм/А) | 4.58 | 3.52 | 2.75 | 1.68 | 4.54 | 3.65 | 2.44 | 1.53 | 5.02 | 3.19 | 2.74 | 1.82 | 4.85 | 3.65 | 2.42 | 1.85 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4.03 | 3.1 | 2.42 | 1.48 | 4 | 3.21 | 2.15 | 1.35 | 4.42 | 2.81 | 2.41 | 1.6 | 4.27 | 3.21 | 2.13 | 1.63 |
| Сопротивление (Ом) | 3.4 | 2 | 1.22 | 0.458 | 1.29 | 0.82 | 0.37 | 0.145 | 0.908 | 0.37 | 0.27 | 0.12 | 0.62 | 0.35 | 0.154 | 0.09 |
| Индуктивность (мГн) | 34 | 18.8 | 8 | 4.3 | 16 | 10.2 | 4.55 | 1.8 | 13.9 | 5.6 | 4.10 | 1.84 | 9.1 | 5.12 | 2.3 | 1.28 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 |
| Напряжение (В) | 316 | 353 | 354 | 323 | 302 | 354 | 312 | 284 | 333 | 310 | 350 | 335 | 314 | 348 | 304 | 340 |
| Потери (кВт) | 0.55 | 0.55 | 0.55 | 0.55 | 0.63 | 0.62 | 0.62 | 0.62 | 0.78 | 0.79 | 0.78 | 0.78 | 0.81 | 0.81 | 0.81 | 0.81 |
| КПД (%) | 92.1 | 91.7 | 94 | 94.6 | 93.6 | 94 | 94.8 | 94.7 | 94.2 | 94 | 95.3 | 94.9 | 94.4 | 95 | 95.5 | 95.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 1219 | 1619 | 2153 | 3536 | 1272 | 1613 | 2445 | 4029 | 1149 | 1848 | 2174 | 3410 | 1219 | 1640 | 2507 | 3356 |
| Скорость колена при 480 В переменного тока (об/мин) | 1559 | 2065 | 2740 | 4484 | 1621 | 2051 | 3101 | 5096 | 1463 | 2346 | 2756 | 4312 | 1549 | 2081 | 3175 | 4244 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 730 | 1021 | 1577 | 2270 | 782 | 1005 | 1551 | 2521 | 694 | 1137 | 1343 | 2039 | 754 | 1032 | 1578 | 2146 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 953 | 1323 | 2039 | 2901 | 1013 | 1294 | 1984 | 3209 | 897 | 1456 | 1716 | 2595 | 973 | 1325 | 2014 | 2733 |
| Максимальный крутящий момент (Н*м) | 105 | 105 | 105 | 105 | 210 | 210 | 210 | 210 | 310 | 310 | 310 | 310 | 410 | 410 | 410 | 410 |
| Максимальный ток (А) | 29 | 37 | 48 | 78 | 58 | 72 | 108 | 172 | 77 | 121 | 141 | 213 | 106 | 140 | 212 | 277 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1372 | 1786 | 2286 | 3741 | 1384 | 1722 | 2578 | 4108 | 1252 | 1970 | 2294 | 3453 | 1296 | 1722 | 2597 | 3397 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1733 | 2255 | 2887 | 4726 | 1749 | 2175 | 3254 | 5189 | 1582 | 2488 | 2897 | 4362 | 1637 | 2175 | 3281 | 4291 |
| Максимальная скорость (об/мин) | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Инерция ротора (кг.см²) | 50 | 50 | 50 | 50 | 90 | 90 | 90 | 90 | 130 | 1300 | 130 | 130 | 170 | 170 | 170 | 170 |
| Масса (кг) | 28 | 28 | 28 | 28 | 40 | 40 | 40 | 40 | 55 | 55 | 55 | 55 | 70 | 70 | 70 | 70 |
| Удерживающий крутящий момент (Нм) | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Номинальный ток тормоза (А) | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| Масса тормоза (кг) | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 | 56 |
| Длина двигателя (мм) | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
U31004A-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 35 |
| Ток холостого хода (А) | 9 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 32 |
| Номинальный ток (A) | 8 |
| Номинальная мощность (кВт) | 3.3 |
| Постоянная напряжения (В/1000 об/мин) | 277 |
| Постоянная крутящего момента (Нм/А) | 4.58 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4.03 |
| Сопротивление (Ом) | 3.4 |
| Индуктивность (мГн) | 34 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 316 |
| Потери (кВт) | 0.55 |
| КПД (%) | 92.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 1219 |
| Скорость колена при 480 В переменного тока (об/мин) | 1559 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 730 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 953 |
| Максимальный крутящий момент (Н*м) | 105 |
| Максимальный ток (А) | 29 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1372 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1733 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 50 |
| Масса (кг) | 28 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31004A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 35 |
| Ток холостого хода (А) | 11 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 32 |
| Номинальный ток (A) | 10 |
| Номинальная мощность (кВт) | 5 |
| Постоянная напряжения (В/1000 об/мин) | 213 |
| Постоянная крутящего момента (Нм/А) | 3.52 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.1 |
| Сопротивление (Ом) | 2 |
| Индуктивность (мГн) | 18.8 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 353 |
| Потери (кВт) | 0.55 |
| КПД (%) | 91.7 |
| Скорость колена при 380 В переменного тока (об/мин) | 1619 |
| Скорость колена при 480 В переменного тока (об/мин) | 2065 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1021 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1323 |
| Максимальный крутящий момент (Н*м) | 105 |
| Максимальный ток (А) | 37 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1786 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2255 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 50 |
| Масса (кг) | 28 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31004A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 35 |
| Ток холостого хода (А) | 14 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 31 |
| Номинальный ток (A) | 13 |
| Номинальная мощность (кВт) | 6 |
| Постоянная напряжения (В/1000 об/мин) | 166 |
| Постоянная крутящего момента (Нм/А) | 2.75 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.42 |
| Сопротивление (Ом) | 1.22 |
| Индуктивность (мГн) | 8 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 354 |
| Потери (кВт) | 0.55 |
| КПД (%) | 94 |
| Скорость колена при 380 В переменного тока (об/мин) | 2153 |
| Скорость колена при 480 В переменного тока (об/мин) | 2740 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1577 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2039 |
| Максимальный крутящий момент (Н*м) | 105 |
| Максимальный ток (А) | 48 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2286 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2887 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 50 |
| Масса (кг) | 28 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31004A-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 35 |
| Ток холостого хода (А) | 24 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 27 |
| Номинальный ток (A) | 18 |
| Номинальная мощность (кВт) | 8 |
| Постоянная напряжения (В/1000 об/мин) | 102 |
| Постоянная крутящего момента (Нм/А) | 1.68 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.48 |
| Сопротивление (Ом) | 0.458 |
| Индуктивность (мГн) | 4.3 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 323 |
| Потери (кВт) | 0.55 |
| КПД (%) | 94.6 |
| Скорость колена при 380 В переменного тока (об/мин) | 3536 |
| Скорость колена при 480 В переменного тока (об/мин) | 4484 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2270 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2901 |
| Максимальный крутящий момент (Н*м) | 105 |
| Максимальный ток (А) | 78 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3741 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4726 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 50 |
| Масса (кг) | 28 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31007A-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 60 |
| Ток холостого хода (А) | 15 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 57 |
| Номинальный ток (A) | 14 |
| Номинальная мощность (кВт) | 6 |
| Постоянная напряжения (В/1000 об/мин) | 274 |
| Постоянная крутящего момента (Нм/А) | 4.54 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4 |
| Сопротивление (Ом) | 1.29 |
| Индуктивность (мГн) | 16 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 302 |
| Потери (кВт) | 0.63 |
| КПД (%) | 93.6 |
| Скорость колена при 380 В переменного тока (об/мин) | 1272 |
| Скорость колена при 480 В переменного тока (об/мин) | 1621 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 782 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1013 |
| Максимальный крутящий момент (Н*м) | 210 |
| Максимальный ток (А) | 58 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1384 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1749 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 90 |
| Масса (кг) | 40 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31007A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 60 |
| Ток холостого хода (А) | 19 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 52 |
| Номинальный ток (A) | 16 |
| Номинальная мощность (кВт) | 8 |
| Постоянная напряжения (В/1000 об/мин) | 221 |
| Постоянная крутящего момента (Нм/А) | 3.65 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.21 |
| Сопротивление (Ом) | 0.82 |
| Индуктивность (мГн) | 10.2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 354 |
| Потери (кВт) | 0.62 |
| КПД (%) | 94 |
| Скорость колена при 380 В переменного тока (об/мин) | 1613 |
| Скорость колена при 480 В переменного тока (об/мин) | 2051 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1005 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1294 |
| Максимальный крутящий момент (Н*м) | 210 |
| Максимальный ток (А) | 72 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1722 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2175 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 90 |
| Масса (кг) | 40 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31007A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 60 |
| Ток холостого хода (А) | 28 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 50 |
| Номинальный ток (A) | 23 |
| Номинальная мощность (кВт) | 10 |
| Постоянная напряжения (В/1000 об/мин) | 148 |
| Постоянная крутящего момента (Нм/А) | 2.44 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.15 |
| Сопротивление (Ом) | 0.37 |
| Индуктивность (мГн) | 4.55 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 312 |
| Потери (кВт) | 0.62 |
| КПД (%) | 94.8 |
| Скорость колена при 380 В переменного тока (об/мин) | 2445 |
| Скорость колена при 480 В переменного тока (об/мин) | 3101 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1551 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1984 |
| Максимальный крутящий момент (Н*м) | 210 |
| Максимальный ток (А) | 108 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2578 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3254 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 90 |
| Масса (кг) | 40 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31007A-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 60 |
| Ток холостого хода (А) | 45 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 30 |
| Номинальный ток (A) | 22 |
| Номинальная мощность (кВт) | 9 |
| Постоянная напряжения (В/1000 об/мин) | 93 |
| Постоянная крутящего момента (Нм/А) | 1.53 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.35 |
| Сопротивление (Ом) | 0.145 |
| Индуктивность (мГн) | 1.8 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 284 |
| Потери (кВт) | 0.62 |
| КПД (%) | 94.7 |
| Скорость колена при 380 В переменного тока (об/мин) | 4029 |
| Скорость колена при 480 В переменного тока (об/мин) | 5096 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2521 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 3209 |
| Максимальный крутящий момент (Н*м) | 210 |
| Максимальный ток (А) | 172 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 4108 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 5189 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 90 |
| Масса (кг) | 40 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31010A-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 88 |
| Ток холостого хода (А) | 20 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 84 |
| Номинальный ток (A) | 19 |
| Номинальная мощность (кВт) | 9 |
| Постоянная напряжения (В/1000 об/мин) | 304 |
| Постоянная крутящего момента (Нм/А) | 5.02 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4.42 |
| Сопротивление (Ом) | 0.908 |
| Индуктивность (мГн) | 13.9 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 333 |
| Потери (кВт) | 0.78 |
| КПД (%) | 94.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 1149 |
| Скорость колена при 480 В переменного тока (об/мин) | 1463 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 694 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 897 |
| Максимальный крутящий момент (Н*м) | 310 |
| Максимальный ток (А) | 77 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1252 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1582 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 130 |
| Масса (кг) | 55 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31010A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 88 |
| Ток холостого хода (А) | 31 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 78 |
| Номинальный ток (A) | 28 |
| Номинальная мощность (кВт) | 12 |
| Постоянная напряжения (В/1000 об/мин) | 193 |
| Постоянная крутящего момента (Нм/А) | 3.19 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.81 |
| Сопротивление (Ом) | 0.37 |
| Индуктивность (мГн) | 5.6 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 310 |
| Потери (кВт) | 0.79 |
| КПД (%) | 94 |
| Скорость колена при 380 В переменного тока (об/мин) | 1848 |
| Скорость колена при 480 В переменного тока (об/мин) | 2346 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1137 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1456 |
| Максимальный крутящий момент (Н*м) | 310 |
| Максимальный ток (А) | 121 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1970 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2488 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 1300 |
| Масса (кг) | 55 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31010A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 88 |
| Ток холостого хода (А) | 36 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 73 |
| Номинальный ток (A) | 30 |
| Номинальная мощность (кВт) | 15 |
| Постоянная напряжения (В/1000 об/мин) | 166 |
| Постоянная крутящего момента (Нм/А) | 2.74 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.41 |
| Сопротивление (Ом) | 0.27 |
| Индуктивность (мГн) | 4.10 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 350 |
| Потери (кВт) | 0.78 |
| КПД (%) | 95.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 2174 |
| Скорость колена при 480 В переменного тока (об/мин) | 2756 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1343 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1716 |
| Максимальный крутящий момент (Н*м) | 310 |
| Максимальный ток (А) | 141 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2294 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2897 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 130 |
| Масса (кг) | 55 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31010A-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 88 |
| Ток холостого хода (А) | 55 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 32 |
| Номинальный ток (A) | 20 |
| Номинальная мощность (кВт) | 10 |
| Постоянная напряжения (В/1000 об/мин) | 110 |
| Постоянная крутящего момента (Нм/А) | 1.82 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.6 |
| Сопротивление (Ом) | 0.12 |
| Индуктивность (мГн) | 1.84 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 335 |
| Потери (кВт) | 0.78 |
| КПД (%) | 94.9 |
| Скорость колена при 380 В переменного тока (об/мин) | 3410 |
| Скорость колена при 480 В переменного тока (об/мин) | 4312 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2039 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2595 |
| Максимальный крутящий момент (Н*м) | 310 |
| Максимальный ток (А) | 213 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3453 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4362 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 130 |
| Масса (кг) | 55 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31013A-1000
| Номинальная скорость (об/мин) | 1000 |
| Момент холостого хода (Н*м) | 105 |
| Ток холостого хода (А) | 25 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 95 |
| Номинальный ток (A) | 22 |
| Номинальная мощность (кВт) | 10 |
| Постоянная напряжения (В/1000 об/мин) | 293 |
| Постоянная крутящего момента (Нм/А) | 4.85 |
| Постоянная крутящего момента при 130°C (Нм/А) | 4.27 |
| Сопротивление (Ом) | 0.62 |
| Индуктивность (мГн) | 9.1 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 314 |
| Потери (кВт) | 0.81 |
| КПД (%) | 94.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 1219 |
| Скорость колена при 480 В переменного тока (об/мин) | 1549 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 754 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 973 |
| Максимальный крутящий момент (Н*м) | 410 |
| Максимальный ток (А) | 106 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1296 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 1637 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 170 |
| Масса (кг) | 70 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31013A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 105 |
| Ток холостого хода (А) | 33 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 90 |
| Номинальный ток (A) | 28 |
| Номинальная мощность (кВт) | 14 |
| Постоянная напряжения (В/1000 об/мин) | 221 |
| Постоянная крутящего момента (Нм/А) | 3.65 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.21 |
| Сопротивление (Ом) | 0.35 |
| Индуктивность (мГн) | 5.12 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 348 |
| Потери (кВт) | 0.81 |
| КПД (%) | 95 |
| Скорость колена при 380 В переменного тока (об/мин) | 1640 |
| Скорость колена при 480 В переменного тока (об/мин) | 2081 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1032 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1325 |
| Максимальный крутящий момент (Н*м) | 410 |
| Максимальный ток (А) | 140 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1722 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2175 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 170 |
| Масса (кг) | 70 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31013A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 105 |
| Ток холостого хода (А) | 49 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 80 |
| Номинальный ток (A) | 38 |
| Номинальная мощность (кВт) | 17 |
| Постоянная напряжения (В/1000 об/мин) | 146 |
| Постоянная крутящего момента (Нм/А) | 2.42 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.13 |
| Сопротивление (Ом) | 0.154 |
| Индуктивность (мГн) | 2.3 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 304 |
| Потери (кВт) | 0.81 |
| КПД (%) | 95.5 |
| Скорость колена при 380 В переменного тока (об/мин) | 2507 |
| Скорость колена при 480 В переменного тока (об/мин) | 3175 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1578 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2014 |
| Максимальный крутящий момент (Н*м) | 410 |
| Максимальный ток (А) | 212 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2597 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 3281 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 170 |
| Масса (кг) | 70 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
U31013A-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 105 |
| Ток холостого хода (А) | 64 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 45 |
| Номинальный ток (A) | 28 |
| Номинальная мощность (кВт) | 14 |
| Постоянная напряжения (В/1000 об/мин) | 112 |
| Постоянная крутящего момента (Нм/А) | 1.85 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.63 |
| Сопротивление (Ом) | 0.09 |
| Индуктивность (мГн) | 1.28 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 340 |
| Потери (кВт) | 0.81 |
| КПД (%) | 95.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 3356 |
| Скорость колена при 480 В переменного тока (об/мин) | 4244 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2146 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2733 |
| Максимальный крутящий момент (Н*м) | 410 |
| Максимальный ток (А) | 277 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3397 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4291 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 170 |
| Масса (кг) | 70 |
| Удерживающий крутящий момент (Нм) | 140 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 2.3 |
| Масса тормоза (кг) | 11 |
| Инерция ротора с тормозом (кг.см²) | 56 |
| Длина двигателя (мм) | 65 |
Остались вопросы?
Не нашли нужную модель или нужна консультация по продукции? Наши менеджеры будут рады Вам помочь разобраться во всем. Просто заполните форму, и мы свяжемся с Вами как можно скорее.
