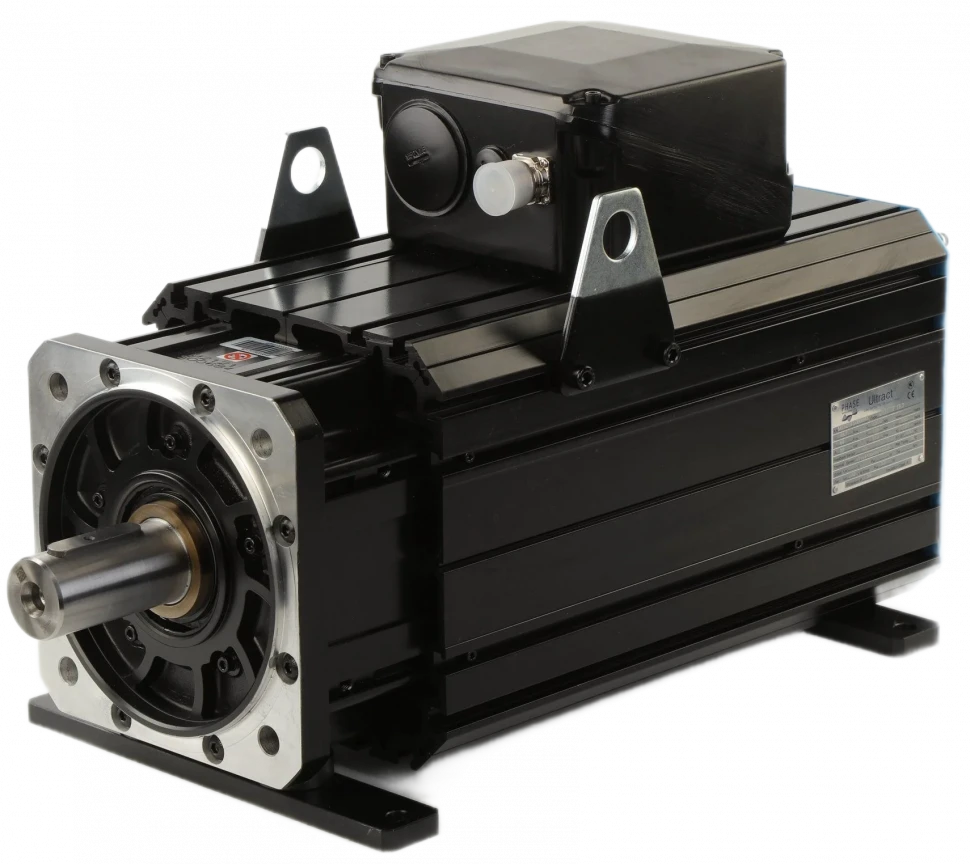

U307A - Серводвигатель Ultract 3 Series
Стандартные модели
| Характеристика | Модель | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U30710A-1500 | U30710A-2000 | U30710A-3000 | U30720A-1500 | U30720A-2000 | U30720A-3000 | U30730A-1500 | U30730A-2000 | U30730A-3000 | U30740A-1500 | U30740A-2000 | U30740A-3000 | |
| Номинальная скорость (об/мин) | 1500 | 2000 | 3000 | 1500 | 2000 | 3000 | 1500 | 2000 | 3000 | 1500 | 2000 | 3000 |
| Момент холостого хода (Н*м) | 10 | 10 | 10 | 19 | 19 | 19 | 27 | 27 | 27 | 35 | 35 | 35 |
| Ток холостого хода (А) | 3.4 | 4.2 | 6.1 | 6 | 7.8 | 11.7 | 8.3 | 11.1 | 19.9 | 10.7 | 12.1 | 24 |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Номинальный крутящий момент (Н*м) | 9.1 | 9 | 8.5 | 17 | 16 | 11 | 24 | 23 | 18 | 33 | 32 | 26 |
| Номинальный ток (A) | 3.1 | 3.8 | 5.2 | 5.4 | 6.5 | 6.7 | 7.4 | 9.4 | 13.3 | 10.1 | 11 | 17.9 |
| Номинальная мощность (кВт) | 1.4 | 1.9 | 2.7 | 2.7 | 3.3 | 3.5 | 3.8 | 4.8 | 5.7 | 5.2 | 6.7 | 8.2 |
| Постоянная напряжения (В/1000 об/мин) | 202 | 162 | 112 | 218 | 168 | 112 | 224 | 167.6 | 93 | 224 | 199 | 100 |
| Постоянная крутящего момента (Нм/А) | 3.34 | 2.68 | 1.85 | 3.61 | 2.78 | 1.85 | 3.7 | 2.77 | 1.54 | 3.7 | 3.29 | 1.65 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.94 | 2.36 | 1.63 | 3.17 | 2.45 | 1.63 | 3.26 | 2.44 | 1.35 | 3.26 | 2.9 | 1.46 |
| Сопротивление (Ом) | 10.3 | 6.62 | 3.05 | 4.26 | 2.54 | 1.11 | 2.348 | 1.49 | 0.41 | 1.85 | 1.43 | 0.33 |
| Индуктивность (мГн) | 61.3 | 39.2 | 18.8 | 32.5 | 19.3 | 8.4 | 22.2 | 12.5 | 3.65 | 16.4 | 12.9 | 3.2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 | -0.12 |
| Напряжение (В) | 346 | 363 | 366 | 359 | 362 | 348 | 362 | 358 | 289 | 364 | 424 | 311 |
| Потери (кВт) | 0.23 | 0.23 | 0.23 | 0.3 | 0.3 | 0.3 | 0.35 | 0.35 | 0.35 | 0.41 | 0.41 | 0.41 |
| КПД (%) | 87.9 | 91.4 | 92.3 | 90.1 | 92.8 | 93 | 92 | 93.6 | 94.1 | 93 | 94.2 | 95 |
| Скорость колена при 380 В переменного тока (об/мин) | 1658 | 2103 | 3122 | 1591 | 2102 | 3281 | 1578 | 2129 | 3966 | 1571 | 1784 | 3672 |
| Скорость колена при 480 В переменного тока (об/мин) | 2127 | 2688 | 3973 | 2031 | 2677 | 4159 | 2009 | 2707 | 5022 | 2002 | 2270 | 4651 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 923 | 1202 | 1829 | 952 | 1281 | 2024 | 955 | 1298 | 2539 | 972 | 1115 | 2383 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1217 | 1570 | 2359 | 1243 | 1658 | 2597 | 1239 | 1676 | 3242 | 1263 | 1443 | 3042 |
| Максимальный крутящий момент (Н*м) | 33 | 33 | 33 | 65 | 65 | 65 | 100 | 100 | 100 | 130 | 130 | 130 |
| Максимальный ток (А) | 12 | 15 | 22 | 23 | 29 | 44 | 34 | 45 | 81 | 44 | 49 | 98 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1881 | 2346 | 3393 | 1743 | 2262 | 3393 | 1696 | 2267 | 4086 | 1696 | 1910 | 3800 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2376 | 2963 | 4286 | 2202 | 2857 | 4286 | 2143 | 2864 | 5161 | 2143 | 2412 | 4800 |
| Максимальная скорость (об/мин) | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Инерция ротора (кг.см²) | 8 | 8 | 8 | 14 | 14 | 14 | 20 | 20 | 20 | 26 | 26 | 26 |
| Масса (кг) | 12 | 12 | 12 | 16 | 16 | 16 | 20 | 20 | 20 | 24 | 24 | 24 |
| Удерживающий крутящий момент (Нм) | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Номинальный ток тормоза (А) | 1.08 | 1.08 | 1.08 | 1.08 | 1.08 | 1.08 | 1.08 | 1.08 | 1.08 | 1.08 | 1.08 | 1.08 |
| Масса тормоза (кг) | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Длина двигателя (мм) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
U30710A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 10 |
| Ток холостого хода (А) | 3.4 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 9.1 |
| Номинальный ток (A) | 3.1 |
| Номинальная мощность (кВт) | 1.4 |
| Постоянная напряжения (В/1000 об/мин) | 202 |
| Постоянная крутящего момента (Нм/А) | 3.34 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.94 |
| Сопротивление (Ом) | 10.3 |
| Индуктивность (мГн) | 61.3 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 346 |
| Потери (кВт) | 0.23 |
| КПД (%) | 87.9 |
| Скорость колена при 380 В переменного тока (об/мин) | 1658 |
| Скорость колена при 480 В переменного тока (об/мин) | 2127 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 923 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1217 |
| Максимальный крутящий момент (Н*м) | 33 |
| Максимальный ток (А) | 12 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1881 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2376 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 8 |
| Масса (кг) | 12 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30710A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 10 |
| Ток холостого хода (А) | 4.2 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 9 |
| Номинальный ток (A) | 3.8 |
| Номинальная мощность (кВт) | 1.9 |
| Постоянная напряжения (В/1000 об/мин) | 162 |
| Постоянная крутящего момента (Нм/А) | 2.68 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.36 |
| Сопротивление (Ом) | 6.62 |
| Индуктивность (мГн) | 39.2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 363 |
| Потери (кВт) | 0.23 |
| КПД (%) | 91.4 |
| Скорость колена при 380 В переменного тока (об/мин) | 2103 |
| Скорость колена при 480 В переменного тока (об/мин) | 2688 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1202 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1570 |
| Максимальный крутящий момент (Н*м) | 33 |
| Максимальный ток (А) | 15 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2346 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2963 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 8 |
| Масса (кг) | 12 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30710A-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 10 |
| Ток холостого хода (А) | 6.1 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 8.5 |
| Номинальный ток (A) | 5.2 |
| Номинальная мощность (кВт) | 2.7 |
| Постоянная напряжения (В/1000 об/мин) | 112 |
| Постоянная крутящего момента (Нм/А) | 1.85 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.63 |
| Сопротивление (Ом) | 3.05 |
| Индуктивность (мГн) | 18.8 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 366 |
| Потери (кВт) | 0.23 |
| КПД (%) | 92.3 |
| Скорость колена при 380 В переменного тока (об/мин) | 3122 |
| Скорость колена при 480 В переменного тока (об/мин) | 3973 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1829 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2359 |
| Максимальный крутящий момент (Н*м) | 33 |
| Максимальный ток (А) | 22 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3393 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4286 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 8 |
| Масса (кг) | 12 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30720A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 19 |
| Ток холостого хода (А) | 6 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 17 |
| Номинальный ток (A) | 5.4 |
| Номинальная мощность (кВт) | 2.7 |
| Постоянная напряжения (В/1000 об/мин) | 218 |
| Постоянная крутящего момента (Нм/А) | 3.61 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.17 |
| Сопротивление (Ом) | 4.26 |
| Индуктивность (мГн) | 32.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 359 |
| Потери (кВт) | 0.3 |
| КПД (%) | 90.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 1591 |
| Скорость колена при 480 В переменного тока (об/мин) | 2031 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 952 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1243 |
| Максимальный крутящий момент (Н*м) | 65 |
| Максимальный ток (А) | 23 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1743 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2202 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 14 |
| Масса (кг) | 16 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30720A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 19 |
| Ток холостого хода (А) | 7.8 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 16 |
| Номинальный ток (A) | 6.5 |
| Номинальная мощность (кВт) | 3.3 |
| Постоянная напряжения (В/1000 об/мин) | 168 |
| Постоянная крутящего момента (Нм/А) | 2.78 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.45 |
| Сопротивление (Ом) | 2.54 |
| Индуктивность (мГн) | 19.3 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 362 |
| Потери (кВт) | 0.3 |
| КПД (%) | 92.8 |
| Скорость колена при 380 В переменного тока (об/мин) | 2102 |
| Скорость колена при 480 В переменного тока (об/мин) | 2677 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1281 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1658 |
| Максимальный крутящий момент (Н*м) | 65 |
| Максимальный ток (А) | 29 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2262 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2857 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 14 |
| Масса (кг) | 16 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30720A-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 19 |
| Ток холостого хода (А) | 11.7 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 11 |
| Номинальный ток (A) | 6.7 |
| Номинальная мощность (кВт) | 3.5 |
| Постоянная напряжения (В/1000 об/мин) | 112 |
| Постоянная крутящего момента (Нм/А) | 1.85 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.63 |
| Сопротивление (Ом) | 1.11 |
| Индуктивность (мГн) | 8.4 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 348 |
| Потери (кВт) | 0.3 |
| КПД (%) | 93 |
| Скорость колена при 380 В переменного тока (об/мин) | 3281 |
| Скорость колена при 480 В переменного тока (об/мин) | 4159 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2024 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 2597 |
| Максимальный крутящий момент (Н*м) | 65 |
| Максимальный ток (А) | 44 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3393 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4286 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 14 |
| Масса (кг) | 16 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30730A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 27 |
| Ток холостого хода (А) | 8.3 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 24 |
| Номинальный ток (A) | 7.4 |
| Номинальная мощность (кВт) | 3.8 |
| Постоянная напряжения (В/1000 об/мин) | 224 |
| Постоянная крутящего момента (Нм/А) | 3.7 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.26 |
| Сопротивление (Ом) | 2.348 |
| Индуктивность (мГн) | 22.2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 362 |
| Потери (кВт) | 0.35 |
| КПД (%) | 92 |
| Скорость колена при 380 В переменного тока (об/мин) | 1578 |
| Скорость колена при 480 В переменного тока (об/мин) | 2009 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 955 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1239 |
| Максимальный крутящий момент (Н*м) | 100 |
| Максимальный ток (А) | 34 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1696 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2143 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 20 |
| Масса (кг) | 20 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30730A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 27 |
| Ток холостого хода (А) | 11.1 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 23 |
| Номинальный ток (A) | 9.4 |
| Номинальная мощность (кВт) | 4.8 |
| Постоянная напряжения (В/1000 об/мин) | 167.6 |
| Постоянная крутящего момента (Нм/А) | 2.77 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.44 |
| Сопротивление (Ом) | 1.49 |
| Индуктивность (мГн) | 12.5 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 358 |
| Потери (кВт) | 0.35 |
| КПД (%) | 93.6 |
| Скорость колена при 380 В переменного тока (об/мин) | 2129 |
| Скорость колена при 480 В переменного тока (об/мин) | 2707 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1298 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1676 |
| Максимальный крутящий момент (Н*м) | 100 |
| Максимальный ток (А) | 45 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 2267 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2864 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 20 |
| Масса (кг) | 20 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30730A-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 27 |
| Ток холостого хода (А) | 19.9 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 18 |
| Номинальный ток (A) | 13.3 |
| Номинальная мощность (кВт) | 5.7 |
| Постоянная напряжения (В/1000 об/мин) | 93 |
| Постоянная крутящего момента (Нм/А) | 1.54 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.35 |
| Сопротивление (Ом) | 0.41 |
| Индуктивность (мГн) | 3.65 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 289 |
| Потери (кВт) | 0.35 |
| КПД (%) | 94.1 |
| Скорость колена при 380 В переменного тока (об/мин) | 3966 |
| Скорость колена при 480 В переменного тока (об/мин) | 5022 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2539 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 3242 |
| Максимальный крутящий момент (Н*м) | 100 |
| Максимальный ток (А) | 81 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 4086 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 5161 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 20 |
| Масса (кг) | 20 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30740A-1500
| Номинальная скорость (об/мин) | 1500 |
| Момент холостого хода (Н*м) | 35 |
| Ток холостого хода (А) | 10.7 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 33 |
| Номинальный ток (A) | 10.1 |
| Номинальная мощность (кВт) | 5.2 |
| Постоянная напряжения (В/1000 об/мин) | 224 |
| Постоянная крутящего момента (Нм/А) | 3.7 |
| Постоянная крутящего момента при 130°C (Нм/А) | 3.26 |
| Сопротивление (Ом) | 1.85 |
| Индуктивность (мГн) | 16.4 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 364 |
| Потери (кВт) | 0.41 |
| КПД (%) | 93 |
| Скорость колена при 380 В переменного тока (об/мин) | 1571 |
| Скорость колена при 480 В переменного тока (об/мин) | 2002 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 972 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1263 |
| Максимальный крутящий момент (Н*м) | 130 |
| Максимальный ток (А) | 44 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1696 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2143 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 26 |
| Масса (кг) | 24 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30740A-2000
| Номинальная скорость (об/мин) | 2000 |
| Момент холостого хода (Н*м) | 35 |
| Ток холостого хода (А) | 12.1 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 32 |
| Номинальный ток (A) | 11 |
| Номинальная мощность (кВт) | 6.7 |
| Постоянная напряжения (В/1000 об/мин) | 199 |
| Постоянная крутящего момента (Нм/А) | 3.29 |
| Постоянная крутящего момента при 130°C (Нм/А) | 2.9 |
| Сопротивление (Ом) | 1.43 |
| Индуктивность (мГн) | 12.9 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 424 |
| Потери (кВт) | 0.41 |
| КПД (%) | 94.2 |
| Скорость колена при 380 В переменного тока (об/мин) | 1784 |
| Скорость колена при 480 В переменного тока (об/мин) | 2270 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 1115 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 1443 |
| Максимальный крутящий момент (Н*м) | 130 |
| Максимальный ток (А) | 49 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 1910 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 2412 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 26 |
| Масса (кг) | 24 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
U30740A-3000
| Номинальная скорость (об/мин) | 3000 |
| Момент холостого хода (Н*м) | 35 |
| Ток холостого хода (А) | 24 |
| Количество полюсов | 8 |
| Номинальный крутящий момент (Н*м) | 26 |
| Номинальный ток (A) | 17.9 |
| Номинальная мощность (кВт) | 8.2 |
| Постоянная напряжения (В/1000 об/мин) | 100 |
| Постоянная крутящего момента (Нм/А) | 1.65 |
| Постоянная крутящего момента при 130°C (Нм/А) | 1.46 |
| Сопротивление (Ом) | 0.33 |
| Индуктивность (мГн) | 3.2 |
| Температурный коэффициент снижения противо-ЭДС (%/°C) | -0.12 |
| Напряжение (В) | 311 |
| Потери (кВт) | 0.41 |
| КПД (%) | 95 |
| Скорость колена при 380 В переменного тока (об/мин) | 3672 |
| Скорость колена при 480 В переменного тока (об/мин) | 4651 |
| Скорость колена при 380 В переменного тока и максимального (об/мин) | 2383 |
| Скорость колена при 480 В переменного тока и максимального (об/мин) | 3042 |
| Максимальный крутящий момент (Н*м) | 130 |
| Максимальный ток (А) | 98 |
| Максимальная скорость насыщения при 380 В переменного тока (об/мин) | 3800 |
| Максимальная скорость насыщения при 480 В переменного тока (об/мин) | 4800 |
| Максимальная скорость (об/мин) | 6000 |
| Инерция ротора (кг.см²) | 26 |
| Масса (кг) | 24 |
| Удерживающий крутящий момент (Нм) | 32 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный ток тормоза (А) | 1.08 |
| Масса тормоза (кг) | 2.4 |
| Инерция ротора с тормозом (кг.см²) | 6 |
| Длина двигателя (мм) | 50 |
Остались вопросы?
Не нашли нужную модель или нужна консультация по продукции? Наши менеджеры будут рады Вам помочь разобраться во всем. Просто заполните форму, и мы свяжемся с Вами как можно скорее.
