PH600-43ARSF - Сервоприводы серии PH600
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Общее описание

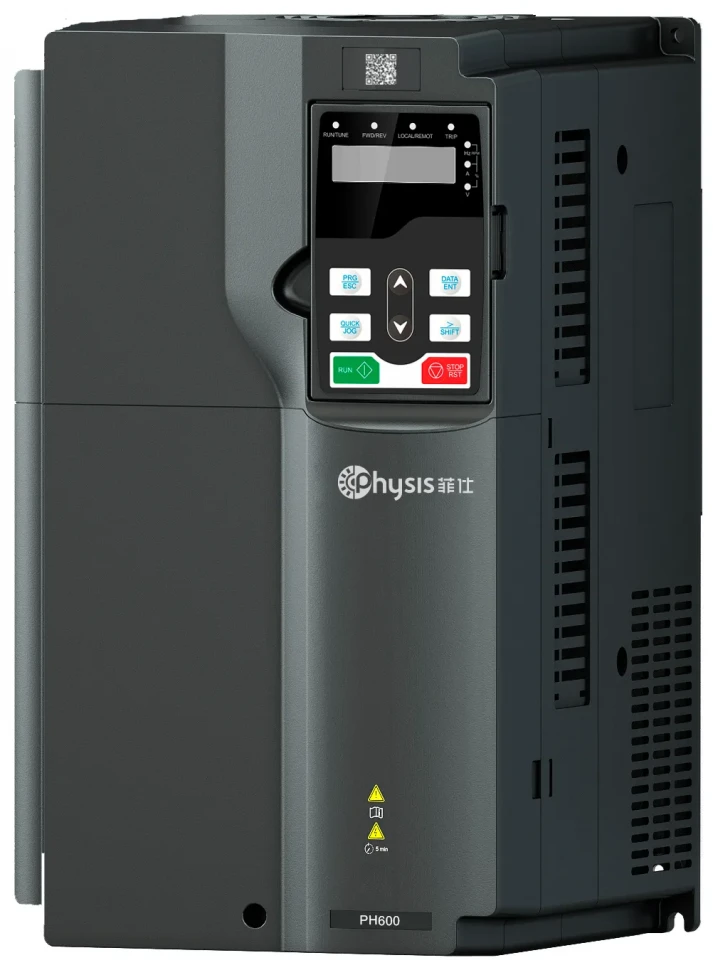

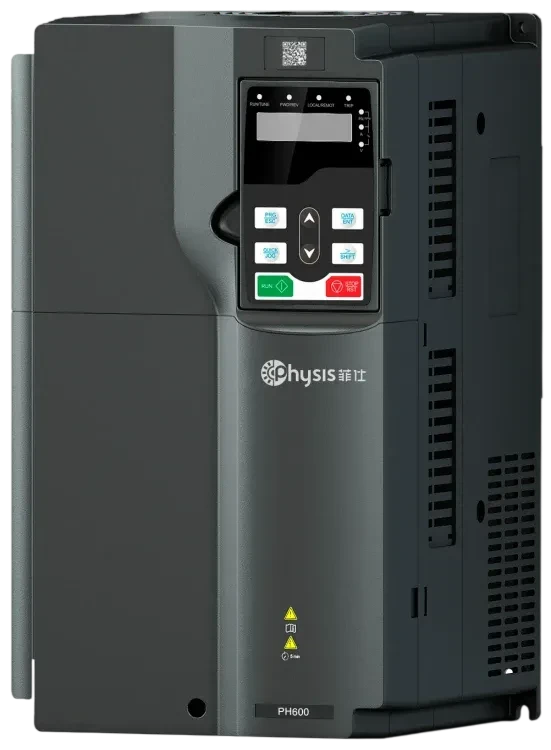

Модель PH600-43ARSF представляет собой сервопривод серии PH600. Ключевые технические параметры включают номинальную мощность двигателя до 110 кВт, высокий номинальный выходной ток до 215 А и широкий входной диапазон питания 380~480 В перем. тока.
Конструктивные особенности привода обеспечивают его высокую надежность и точность в системах управления насосами и давлением: поддержка векторного управления с ШИМ, работа с резольвером, широкий выбор интерфейсов связи (Modbus, CAN, EtherCAT, Profinet). Расширенные программируемые входы/выходы, высокая точность управления (±1 бар по давлению) и встроенные функции защиты позволяют эффективно использовать привод в сложных промышленных системах водоснабжения и автоматизации.
| Модель | 007 | 011 | 015 | 018 | 022 | 030 | 037 | 045 | 055 | 075 | 090 | 110 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Мощность двигателя (кВт) | 7.5 | 11 | 15 | 18 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Номинальный выходной ток (А) | 18.5 | 25 | 32 | 38 | 45 | 60 | 75 | 92 | 115 | 150 | 180 | 215 |
| Перегрузка (Arms) продолжительность 5 мин | 26 | 35 | 48 | 53 | 67 | 99 | 109 | 138 | 167 | 195 | 242 | 258 |
| Максимальный выходной ток (Arms) | 32.5 | 40.7 | 55.2 | 63.6 | 81.3 | 113 | 141 | 169.7 | 226 | 297 | 318 | 350 |
| Номинальный входной ток (А) | 25 | 32 | 40 | 47 | 56 | 70 | 80 | 94 | 128 | 160 | 190 | 225 |
| Входное напряжение | AC 380В~480В | |||||||||||
| Диапазон колебания напряжения | -15%~+10% AC 323В~528В | |||||||||||
| Входная частота | 50 Гц/60 Гц, 47~63 Гц | |||||||||||
| Вес (кг) | 4.8 | 4.8 | 6.1 | 6.1 | 9.5 | 14.5 | 14.5 | 21 | 21 | 27 | 49 | 49 |
| Рекомендуемые параметры внешнего тормозного резистора | 40 Ом 1000 Вт | 15 Ом 1500 Вт | 10 Ом 2000 Вт | 2 резистора 20 Ом 2000 Вт параллельно | 2 резистора 10 Ом 2000 Вт параллельно | |||||||
| Минимальное сопротивление тормозного резистора (Ом) | 31 | 31 | 23 | 23 | 15 | 11.7 | 6.4 | 4.4 | 4.4 | |||

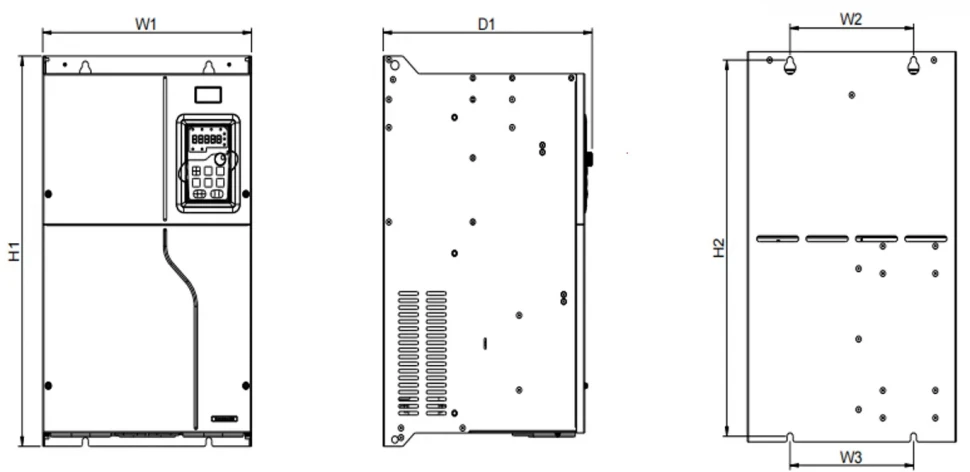

| PH600_43ARSF | Габаритные размеры (мм) | Расстояние между монтажными отверстиями (мм) | Монтажный диаметр отверстия | Крепежный винт | ||||
|---|---|---|---|---|---|---|---|---|
| W1 | H1 | D1 | H2 | W2 | W3 | |||
| 007 | 145.0 | 280.0 | 203.0 | 268.0 | 130.0 | / | Ø6 | M5 |
| 011 | ||||||||
| 015 | 169.0 | 320.0 | 210.0 | 308.0 | 154.0 | / | Ø6 | M5 |
| 018 | ||||||||
| 022 | 200.0 | 341.0 | 208.0 | 328.6 | 185.0 | / | Ø6 | M5 |
| 030 | 250.0 | 400.0 | 222.0 | 380.0 | 230.0 | / | Ø6 | M5 |
| 037 | ||||||||
| 045 | 282.0 | 560.0 | 257.0 | 542.0 | 160.0 | 226.0 | Ø9 | M8 |
| 055 | ||||||||
| 075 | ||||||||
| 090 | 338.0 | 554.0 | 330.0 | 534.0 | 200.0 | / | Ø9.5 | M8 |
| 110 | ||||||||
| Параметр | Значение | |
|---|---|---|
| Метод управления | Трехфазное полноволновое выпрямление, IGBT ШИМ управление синусоидальным током | |
| Максимальная выходная частота | 400 Гц | |
| Датчик положения двигателя | Резольвер, разрешение 4096 импульсов/оборот | |
| Окружающая среда | Рабочая температура | -10°C~+50°C (без замерзания, с снижением мощности выше 40°C) |
| Температура хранения | -30°C~+60°C (без замерзания) | |
| Влажность | Рабочая/Хранение ≤90% ОВ, без конденсации | |
| Условия | Помещение (без солнечного света), без коррозионных газов, без горючих газов, без паров масла, без пыли | |
| Высота | Ниже 3000 м (с снижением мощности выше 1000 м, снижение на каждые 100 м увеличения высоты) | |
| Степень защиты | IP20 | |
| Метод охлаждения | F: Принудительное воздушное охлаждение | |
| Цифровые сигналы | Вход | 6 цифровых DI, внутреннее сопротивление: 5.1 кОм |
| Выход | 3 DO, выход с открытым коллектором | |
| Реле | Выход | 1 релейный выход: RA нормально разомкнутый, RB нормально замкнутый, RC общий. Коммутационная способность: 3A/AC250V, 1A/DC30V |
| Аналоговые сигналы | Вход | 2 входа (AI1, AI2) 12-бит АЦП, 0~10В; 1 вход (AI3) 12-бит АЦП, 0~10В/0~20мА |
| Выход | 2 выхода: 10-бит ЦАП, 0~10В/0~20мА | |
| Управляющее питание | 15В | Внешнее питание 15В, максимальный выход 50 мА |
| 24В | Внешнее питание 24В, максимальный выход 100 мА | |
| Интерфейс связи RS485 | Протокол | Modbus RTU |
| Скорость | 9600 бод, 19200 бод, 38400 бод, 57600 бод (по умолчанию: 19200 бод) | |
| Температура двигателя | Датчик температуры двигателя | KTY84, PT1000, PTC130 |
| Функции связи | Modbus RTU, CAN, EtherCAT, Profinet | |
| LED дисплей и клавиатура | 5-разрядный LED, 8 функциональных клавиш | |
| Производительность функции управления | Управление скоростью | Аналоговый вход AI, внутренние параметры, управление по связи |
| Управление несколькими насосами | Работают 16 насосов. Режимы работы (многонасосный, комбинированный, многомодовый, двухрежимный по связи, четырехрежимный по связи) | |
| Точность управления давлением | ±1 бар | |
| Точность управления потоком | ±0.5% FS | |
| Точность управления скоростью | ±0.5% | |
| Точность управления давлением | ≤100 мс | |
| Время отклика ступени скорости | ≤50 мс | |
| Функция коррекции потока | Коррекция давления выходного потока на основе различных характеристик насоса | |
| Время отклика момента | ≤2 мс | |
| Функции защиты | Запись аварийных сигналов | Перегрузка по току, перенапряжение постоянного тока, пониженное напряжение постоянного тока, повреждение тормозного резистора, перегрев модуля, неисправность датчика давления, превышение скорости, перегрузка торможения |
| Количество записей | 5 | |
| Другое | Фильтр ЭМС | C3: Встроенный фильтр C3 |
| Гарантийный срок | 18 месяцев гарантии | |
| Сертификация | Соответствие требованиям сертификации CE | |
