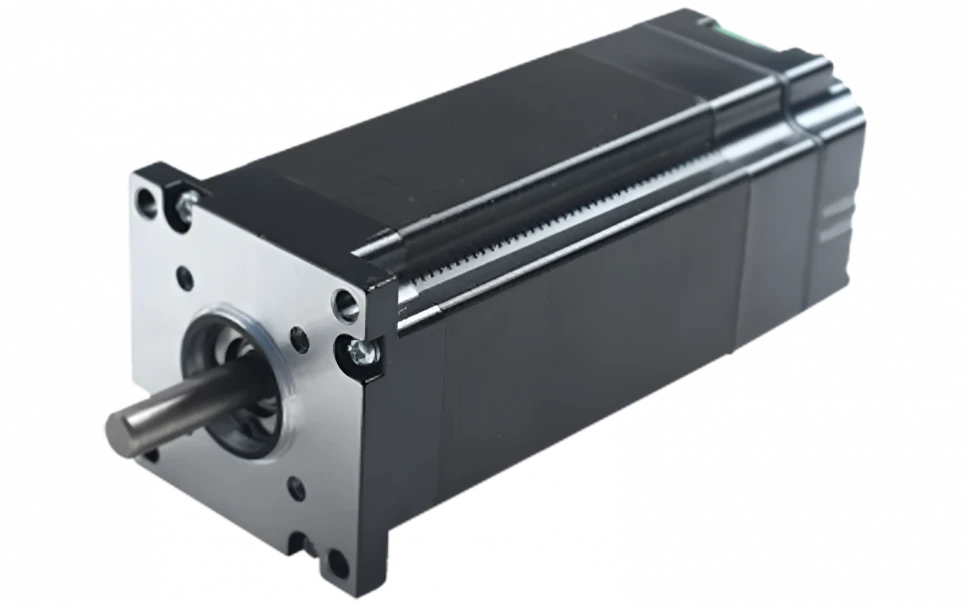

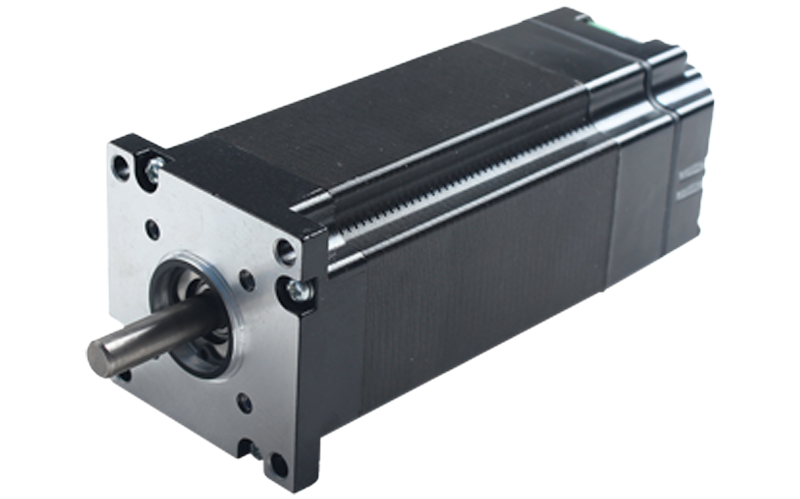

IBLD57NR-H-T - Драйвер IE для бесщёточного двигателя
Характеристики
1) Использование 32-битного специализированного чипа управления двигателем
2) Уровень напряжения 12 В постоянного тока ~ 48 В постоянного тока, поддержка широкого диапазона входного напряжения
3) Поддержка нескольких режимов регулирования скорости (ШИМ, аналоговый, коммуникационный)
4) Оснащен функциями управления, такими как старт-стоп, вращение вперед и назад, торможение и т. д.
5) Связь RS485, поддерживающая протокол связи Modbus
6) Высокоточное двойное замкнутое управление скоростью и током
7) Поддержка настроек программного обеспечения для пределов управляющего сигнала, ПИД-регулятора, ускорения и замедления, текущих значений и других параметров.
8) Имеет функции защиты от перенапряжения, пониженного напряжения, перегрузки по току, перегрева и блокировки ротора.
9) Сверхвысокая рентабельность, экономичность и эффективность
10) Допустимая кастомизация
Типичные области применения
Широко используется в различных малых и средних автоматизированных устройствах и приборах, таких как электронное обрабатывающее оборудование, нестандартное автоматизированное оборудование 3C, машины для фиксации винтов, машины для зачистки проводов, намоточные машины, терминальные станки, лазерные станки, маркировочные машины, машины для окраски распылением, небольшие и средние резьбовые станки, автоматическое захватное оборудование, специализированные станки с ЧПУ, упаковочное оборудование и роботы.

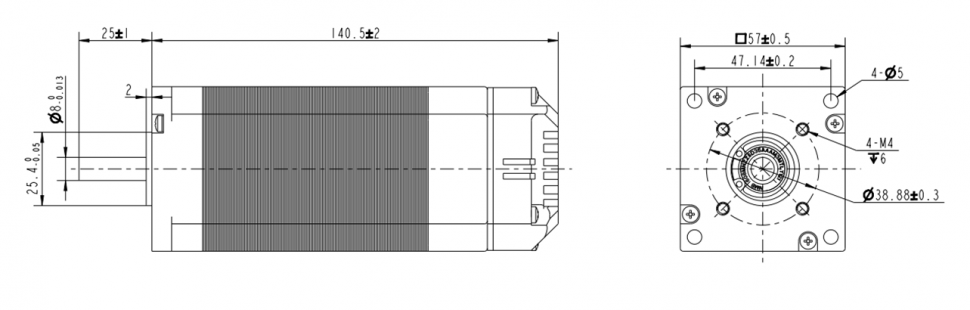

Обзор продукта
Интегрированный бесщёточный двигатель замкнутого контура серии iBLD57NR-HT – это высокопроизводительный двигатель замкнутого контура. Он использует 32-битную специализированную микросхему управления двигателем, отличающуюся высокой степенью интеграции, компактными размерами и комплексными мерами защиты. В этом двигателе используется новая технология управления ШИМ, которая обеспечивает такие преимущества, как высокая скорость вращения, низкий уровень вибрации, низкий уровень шума и плавность работы.
Управление режимом регулирования скорости
IBLD57NR-HT обеспечивает три режима регулирования скорости, которые пользователи могут выбирать (настраиваются через верхний компьютер):
Внешнее аналоговое регулирование скорости: с помощью программного обеспечения верхнего уровня Fulling установите режим управления (0x0002) на 0, и регулирование скорости может быть достигнуто через внешний аналоговый выход или потенциометр (рекомендуемый потенциометр 5 K ~ 100 K).
Регулировка скорости с помощью внешнего ШИМ: с помощью программного обеспечения Fulling для верхнего уровня компьютера режим управления (0x0002) устанавливается на 1 или 2. Для регулирования скорости можно использовать широтно-импульсный цифровой сигнал (ШИМ) амплитудой 5 В и частотой 1–20 кГц между SV/PWM и GND. Скорость двигателя линейно регулируется его рабочим циклом.
Регулировка скорости связи: с помощью программного обеспечения верхнего уровня Fulling установите режим управления (0x0002) на 3, задайте целевую скорость (0x0004) и установите начало и конец связи (0x0003) на 1.

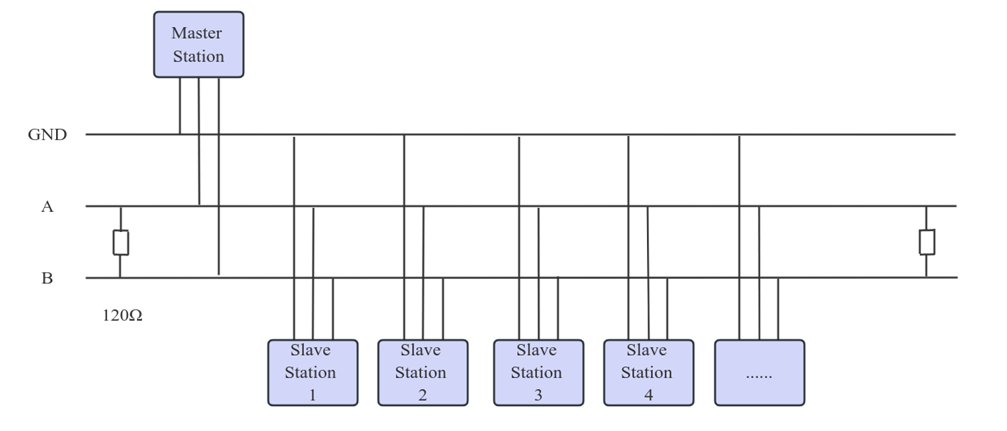

Схема электропроводки связи
Порт управления (B08B-PASK-1(LF)(SN) 8-битный контакт)
| Номер пин-кода | сигнал | функция | Объяснение |
|---|---|---|---|
| 1 | TR2 | Клемма оконечного резистора | TR2\ TR1 Короткое замыкание приведет к подключению к терминальному резистору |
| 2 | TR1 | Клемма оконечного резистора | TR2\ TR1 Короткое замыкание приведет к подключению к терминальному резистору |
| 3 | SV/PWM | Сигнал регулирования скорости (можно настроить по каналу связи) | Аналоговое управление скоростью: 0.5 В ~ 4.5 В, Регулировка скорости ШИМ: настраиваемая полярность рабочего цикла: 0 ~ 5%, Полная скорость: 5 ~ 95%, Линейное регулирование скорости: 95 ~ 100% прекращается |
| 4 | PG | Сигнал скорости | Уровень TTL-5 В ，1 импульс / 1 антиполярный / поворот |
| 5 | BK | Сигнал тормоза | Недействительно при подвешенном состоянии или подключении к высокому уровню (1.7 – 24 В)
Подключено к низкоуровневому тормозу (0 В ~ 0.8 В) |
| 6 | F/R | Направленный сигнал | CW\CCW Полярность высокого и низкого уровня можно настроить с помощью программного обеспечения
Высокий уровень (1.7 В ~ 24 В) Низкий уровень (0 В ~ 0.8 В) |
| 7 | Земля | Питание датчика Земля | Заземление источника питания датчика, общее с заземлением основного источника питания |
| 8 | +5В | Питание датчика +5 В | Питание датчика +5 В, выходной ток <= 30 мА |
Порт питания (B06B-XASK-1(LF)(SN) 6-битный)
| Номер пин-кода | Сигнал | Описание функции |
|---|---|---|
| 1 | VDD | Вход питания положительный, входное напряжение 18 В ~ 28 В постоянного тока |
| 2 | Земля | Отрицательная клемма входного питания |
| 3 | A | Связь RS485-A |
| 4 | B | Связь RS485-B |
| 5 | A | Связь RS485-A |
| 6 | B | Связь RS485-B |
