FL42CBL - Экономичные двигатели BLDC
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 15 |
| Максимальное осевое усилие (Н) | 10 |
| Диэлектрическая прочность | 600VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | ||
|---|---|---|---|
| FL42CBL60-24V-3240A | FL42CBL60-24V-5943 | FL42CBL66-24V-4063A | |
| Номинальный крутящий момент (мН·м) | 120 | 68 | 150 |
| Постоянный крутящий момент (мН·м) | 144 | 81.6 | 180 |
| Номинальная скорость (об/мин) | 3200 | 5900 | 4000 |
| Номинальная мощность (Вт) | 40 | 43 | 63 |
| Пиковый крутящий момент (мН·м) | 360 | 204 | 450 |
| Ток (А) | 6.7 | 6.3 | 11.2 |
| Сопротивление (Ом) | 1.2 | 0.6 | 0.75 |
| Индуктивность (мГн) | 1.6 | 0.63 | 0.8 |
| Постоянная крутящего момента (мН·м/А) | 54 | 32.4 | 40.5 |
| Обратная ЭДС (Vrms/KRPM) | 4 | 2.4 | 3 |
| Инерция ротора (г·см²) | 44 | 44 | 55 |
| Длина двигателя (мм) | 60.0 | 60.0 | 66.0 |
| Масса (кг) | 0.35 | 0.35 | 0.44 |
| Количество полюсов | - | 8 | - |
| Количество фаз | - | 3 | - |
| Номинальное напряжение (VDC) | - | 24 | - |
FL42CBL60-24V-3240A
| Номинальный крутящий момент (мН·м) | 120 |
| Постоянный крутящий момент (мН·м) | 144 |
| Номинальная скорость (об/мин) | 3200 |
| Номинальная мощность (Вт) | 40 |
| Пиковый крутящий момент (мН·м) | 360 |
| Ток (А) | 6.7 |
| Сопротивление (Ом) | 1.2 |
| Индуктивность (мГн) | 1.6 |
| Постоянная крутящего момента (мН·м/А) | 54 |
| Обратная ЭДС (Vrms/KRPM) | 4 |
| Инерция ротора (г·см²) | 44 |
| Длина двигателя (мм) | 60.0 |
| Масса (кг) | 0.35 |
| Количество полюсов | - |
| Количество фаз | - |
| Номинальное напряжение (VDC) | - |
FL42CBL60-24V-5943
| Номинальный крутящий момент (мН·м) | 68 |
| Постоянный крутящий момент (мН·м) | 81.6 |
| Номинальная скорость (об/мин) | 5900 |
| Номинальная мощность (Вт) | 43 |
| Пиковый крутящий момент (мН·м) | 204 |
| Ток (А) | 6.3 |
| Сопротивление (Ом) | 0.6 |
| Индуктивность (мГн) | 0.63 |
| Постоянная крутящего момента (мН·м/А) | 32.4 |
| Обратная ЭДС (Vrms/KRPM) | 2.4 |
| Инерция ротора (г·см²) | 44 |
| Длина двигателя (мм) | 60.0 |
| Масса (кг) | 0.35 |
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
FL42CBL66-24V-4063A
| Номинальный крутящий момент (мН·м) | 150 |
| Постоянный крутящий момент (мН·м) | 180 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 63 |
| Пиковый крутящий момент (мН·м) | 450 |
| Ток (А) | 11.2 |
| Сопротивление (Ом) | 0.75 |
| Индуктивность (мГн) | 0.8 |
| Постоянная крутящего момента (мН·м/А) | 40.5 |
| Обратная ЭДС (Vrms/KRPM) | 3 |
| Инерция ротора (г·см²) | 55 |
| Длина двигателя (мм) | 66.0 |
| Масса (кг) | 0.44 |
| Количество полюсов | - |
| Количество фаз | - |
| Номинальное напряжение (VDC) | - |
Общее описание

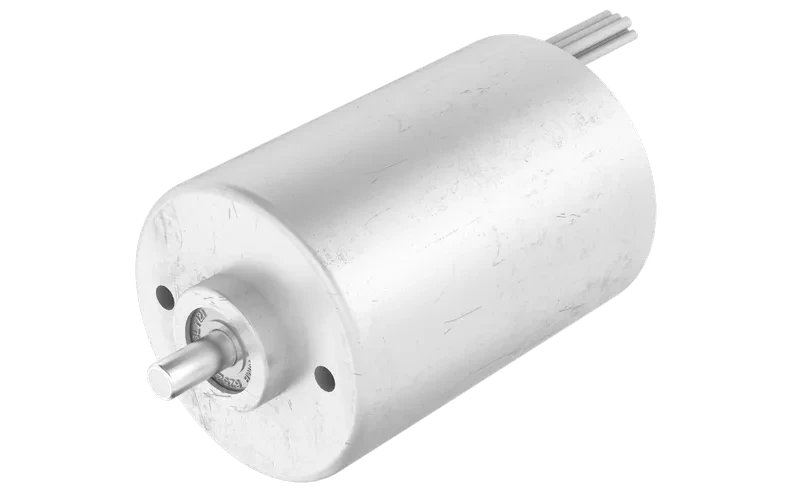

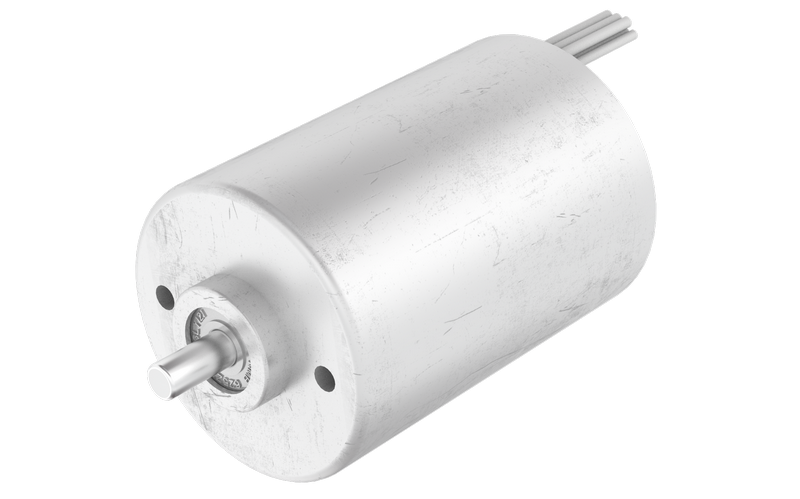

Модель FL42CBL - экономичный трехфазный бесщеточный двигатель постоянного тока (BLDC) с 8 полюсами и встроенным датчиком Холла (угол смещения 120 градусов). Номинальные параметры: напряжение 24 В, скорость в диапазоне от 3200 до 5900 об/мин, номинальный крутящий момент от 68 до 150 мН·м (номинальная мощность от 40 до 63 Вт). Двигатель обеспечивает постоянный момент от 81.6 до 180 мН·м и пиковый момент от 204 до 450 мН·м. Параметры обмотки варьируются: сопротивление фазы от 0.6 до 1.2 Ом, индуктивность от 0.63 до 1.6 мГн, постоянная момента от 32.4 до 54 мН·м/А, константа обратной ЭДС от 2.4 до 4.0 Vrms/KRPM. Момент инерции ротора - от 44 до 55 г·см².

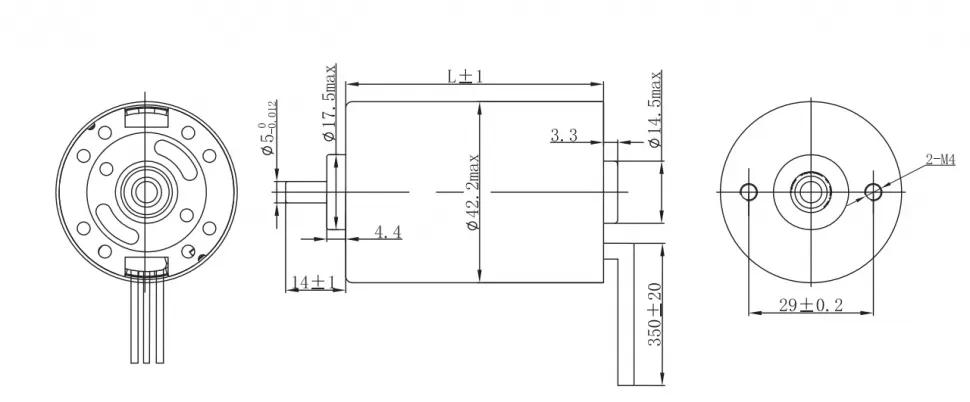

Конструкция рассчитана на максимальную радиальную нагрузку на вал 15 Н, осевую - 10 Н. Допуски: радиальный люфт вала 0.02 мм при нагрузке 450 г, осевой люфт 0.08 мм при нагрузке 450 г. Изоляция обмоток - класс B, диэлектрическая прочность 600 VAC (1 с), сопротивление изоляции не менее 100 МОм при 500 VDC. Рабочий диапазон температур окружающей среды от -20°C до +50°C. Коммутация через 8-проводной интерфейс (3 силовых провода AWG22 для фаз, 5 сигнальных AWG26 для датчиков Холла). Длина корпуса моделей составляет 60.0 или 66.0 мм, масса - от 0.35 до 0.44 кг.
Электрическое соединение
| Тип | Цвет | Функции |
|---|---|---|
| UL1430 AWG26 | Красный | Vcc |
| Синий | U (Hu) | |
| Зеленый | Y (Hу) | |
| Белый | W (Hw) | |
| Черный | Земля | |
| UL1430 AWG22 | Желтый | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |
