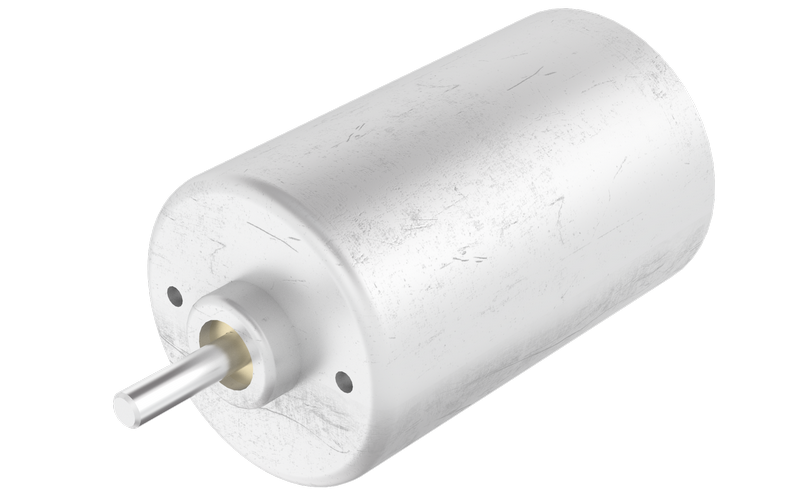

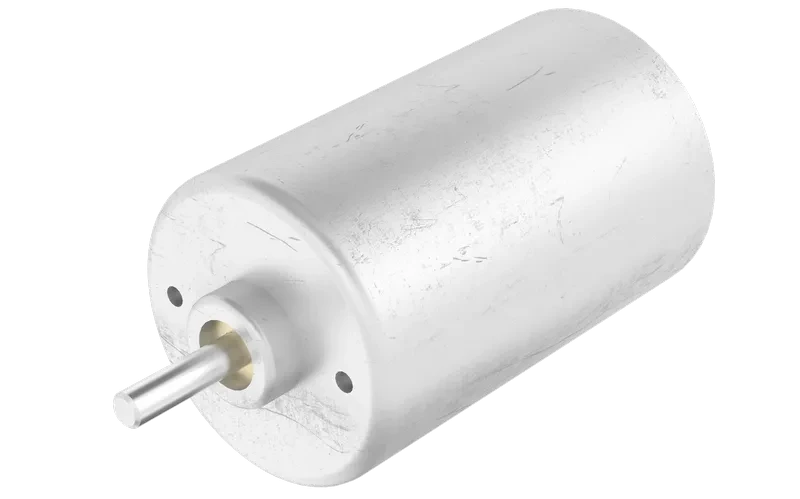

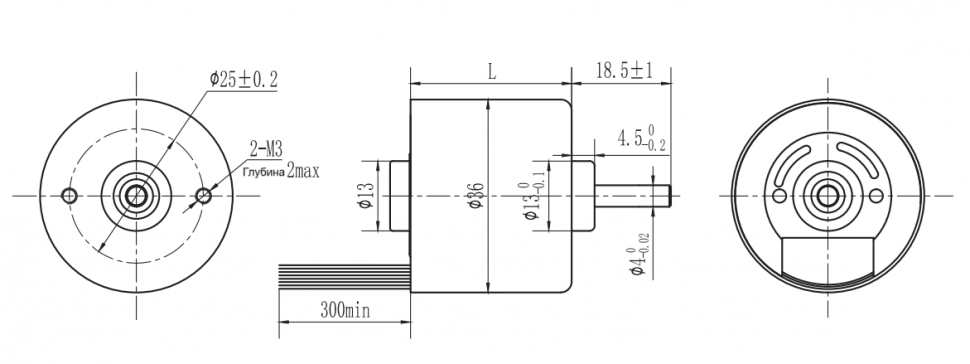

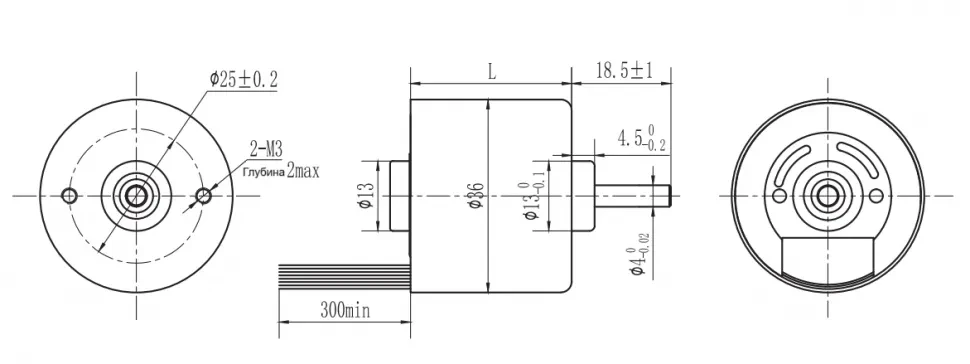

FL36CBL - Экономичный двигатель BLDC
Электрическое соединение
| Тип | Цвет | Функции |
|---|---|---|
| UL1430 AWG26 | Красный | Vcc |
| Синий | U (Hu) | |
| Зеленый | Y (Hу) | |
| Белый | W (Hw) | |
| Черный | Земля | |
| UL1430 AWG24 | Желтый | Фаза U |
| Коричневый | Фаза V | |
| Оранжевый | Фаза W |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила | 15Н |
| Макс. осевая сила | 10Н |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | ||||
|---|---|---|---|---|---|
| FL36CBL30-24V-488A-02 | FL36CBL40-24V-4818A-01 | FL36CBL50-24V-4828A | FL36CBL57-24V-4533A | FL36CBL60-24V-4840A | |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 |
| Количество фаз | 3 | 3 | 3 | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 | 24 |
| Номинальный крутящий момент (мН*м) | 15 | 35 | 55 | 70 | 80 |
| Постоянный крутящий момент (мН*м) | 18 | 42 | 66 | 84 | 96 |
| Номинальная скорость (об/мин) | 4800 | 4800 | 4800 | 4500 | 4800 |
| Номинальная мощность (Вт) | 8 | 18 | 28 | 33 | 40 |
| Пиковый крутящий момент (мН*м) | 45 | 105 | 165 | 210 | 240 |
| Ток (А) | 1.3 | 2.7 | 4.3 | 5.3 | 6 |
| Сопротивление (Ом) | 5.2 | 2 | 1.2 | 1.05 | 0.95 |
| Индуктивность (мГн) | 3.3 | 1.9 | 1.2 | 1 | 0.85 |
| Постоянная крутящего момента (мН*м/А) | 36 | 40 | 39 | 40 | 40 |
| Обратная ЭДС (Vrms/KRPM) | 2.7 | 3 | 2.9 | 3 | 3 |
| Инерция ротора (г.см²) | 6 | 12 | 22 | 27 | 30 |
| Длина двигателя (мм) | 30 | 40 | 50 | 57 | 60 |
| Масса (кг) | 0.12 | 0.16 | 0.23 | 0.25 | 0.27 |
FL36CBL30-24V-488A-02
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН*м) | 15 |
| Постоянный крутящий момент (мН*м) | 18 |
| Номинальная скорость (об/мин) | 4800 |
| Номинальная мощность (Вт) | 8 |
| Пиковый крутящий момент (мН*м) | 45 |
| Ток (А) | 1.3 |
| Сопротивление (Ом) | 5.2 |
| Индуктивность (мГн) | 3.3 |
| Постоянная крутящего момента (мН*м/А) | 36 |
| Обратная ЭДС (Vrms/KRPM) | 2.7 |
| Инерция ротора (г.см²) | 6 |
| Длина двигателя (мм) | 30 |
| Масса (кг) | 0.12 |
FL36CBL40-24V-4818A-01
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН*м) | 35 |
| Постоянный крутящий момент (мН*м) | 42 |
| Номинальная скорость (об/мин) | 4800 |
| Номинальная мощность (Вт) | 18 |
| Пиковый крутящий момент (мН*м) | 105 |
| Ток (А) | 2.7 |
| Сопротивление (Ом) | 2 |
| Индуктивность (мГн) | 1.9 |
| Постоянная крутящего момента (мН*м/А) | 40 |
| Обратная ЭДС (Vrms/KRPM) | 3 |
| Инерция ротора (г.см²) | 12 |
| Длина двигателя (мм) | 40 |
| Масса (кг) | 0.16 |
FL36CBL50-24V-4828A
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН*м) | 55 |
| Постоянный крутящий момент (мН*м) | 66 |
| Номинальная скорость (об/мин) | 4800 |
| Номинальная мощность (Вт) | 28 |
| Пиковый крутящий момент (мН*м) | 165 |
| Ток (А) | 4.3 |
| Сопротивление (Ом) | 1.2 |
| Индуктивность (мГн) | 1.2 |
| Постоянная крутящего момента (мН*м/А) | 39 |
| Обратная ЭДС (Vrms/KRPM) | 2.9 |
| Инерция ротора (г.см²) | 22 |
| Длина двигателя (мм) | 50 |
| Масса (кг) | 0.23 |
FL36CBL57-24V-4533A
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН*м) | 70 |
| Постоянный крутящий момент (мН*м) | 84 |
| Номинальная скорость (об/мин) | 4500 |
| Номинальная мощность (Вт) | 33 |
| Пиковый крутящий момент (мН*м) | 210 |
| Ток (А) | 5.3 |
| Сопротивление (Ом) | 1.05 |
| Индуктивность (мГн) | 1 |
| Постоянная крутящего момента (мН*м/А) | 40 |
| Обратная ЭДС (Vrms/KRPM) | 3 |
| Инерция ротора (г.см²) | 27 |
| Длина двигателя (мм) | 57 |
| Масса (кг) | 0.25 |
FL36CBL60-24V-4840A
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН*м) | 80 |
| Постоянный крутящий момент (мН*м) | 96 |
| Номинальная скорость (об/мин) | 4800 |
| Номинальная мощность (Вт) | 40 |
| Пиковый крутящий момент (мН*м) | 240 |
| Ток (А) | 6 |
| Сопротивление (Ом) | 0.95 |
| Индуктивность (мГн) | 0.85 |
| Постоянная крутящего момента (мН*м/А) | 40 |
| Обратная ЭДС (Vrms/KRPM) | 3 |
| Инерция ротора (г.см²) | 30 |
| Длина двигателя (мм) | 60 |
| Масса (кг) | 0.27 |
