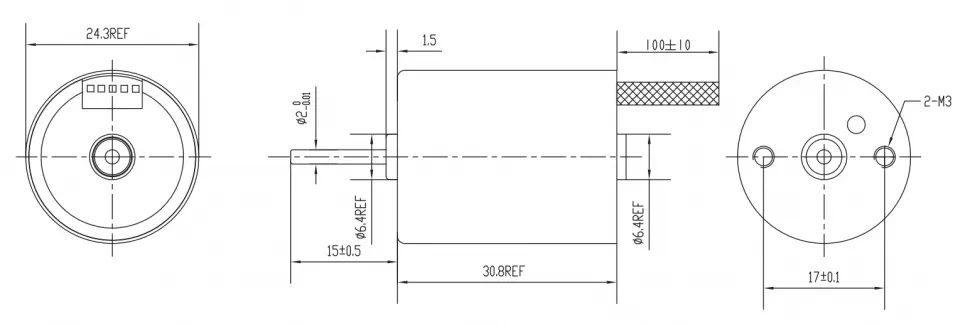

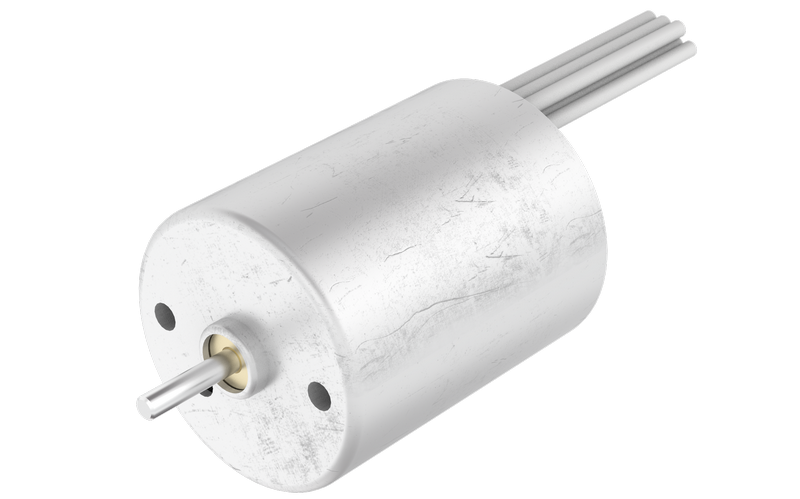

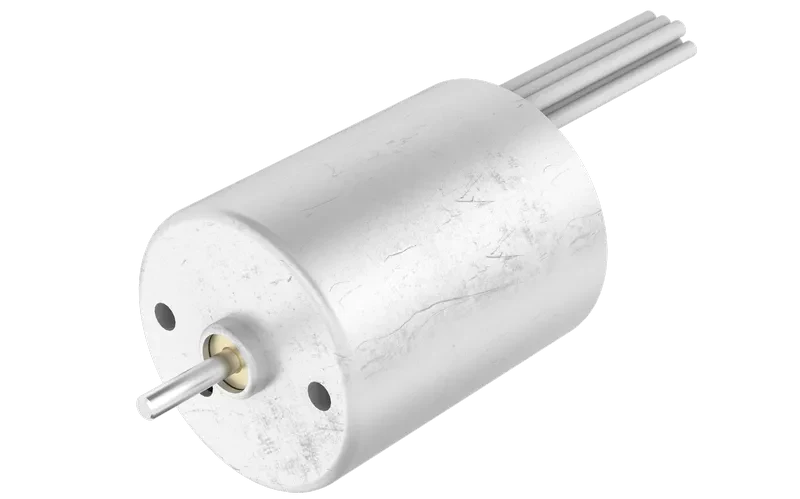

FL24CBL - Экономичные двигатели BLDC
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.025 |
| Осевой люфт | 0.2-0.5 |
| Максимальное радиальное усилие (Н) | 5 |
| Максимальное осевое усилие (Н) | 2 |
| Диэлектрическая прочность | 300VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель |
|---|---|
| FL24CBL30-12V-4002A | |
| Количество полюсов | 12 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 12 |
| Номинальный крутящий момент (мН·м) | 5.7 |
| Постоянный крутящий момент (мН·м) | 6.8 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 2.4 |
| Пиковый крутящий момент (мН·м) | 17.1 |
| Ток (А) | 0.9 |
| Сопротивление (Ом) | 7.3 |
| Индуктивность (мГн) | 1.7 |
| Постоянная крутящего момента (мН·м/А) | 20 |
| Обратная ЭДС (Vrms/KRPM) | 1.48 |
| Инерция ротора (г·см²) | 2.3 |
| Длина двигателя (мм) | 30.8 |
| Масса (кг) | 0.04 |
FL24CBL30-12V-4002A
| Количество полюсов | 12 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 12 |
| Номинальный крутящий момент (мН·м) | 5.7 |
| Постоянный крутящий момент (мН·м) | 6.8 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 2.4 |
| Пиковый крутящий момент (мН·м) | 17.1 |
| Ток (А) | 0.9 |
| Сопротивление (Ом) | 7.3 |
| Индуктивность (мГн) | 1.7 |
| Постоянная крутящего момента (мН·м/А) | 20 |
| Обратная ЭДС (Vrms/KRPM) | 1.48 |
| Инерция ротора (г·см²) | 2.3 |
| Длина двигателя (мм) | 30.8 |
| Масса (кг) | 0.04 |
Общее описание
Модель FL24CBL - экономичный трехфазный бесщеточный двигатель постоянного тока (BLDC) с 12 полюсами и встроенным датчиком Холла (угол смещения 120 градусов). Номинальные параметры: напряжение 12 В, скорость 4000 об/мин, крутящий момент 5.7 мН·м (номинальная мощность 2.4 Вт) при токе 0.9 А. Двигатель обеспечивает постоянный момент 6.8 мН·м и пиковый момент до 17.1 мН·м. Параметры обмотки: сопротивление фазы 7.3 Ом, индуктивность 1.7 мГн, постоянная момента 20 мН·м/А, константа обратной ЭДС 1.48 Vrms/KRPM. Момент инерции ротора - 2.3 г·см².
Конструкция рассчитана на максимальную радиальную нагрузку на вал 5 Н, осевую - 2 Н. Допуски: радиальный люфт вала 0.025 мм, осевой люфт 0.2 - 0.5 мм. Изоляция обмоток - класс B, диэлектрическая прочность 300 VAC (1 с), сопротивление изоляции не менее 100 МОм при 500 VDC. Рабочий диапазон температур окружающей среды от -20°C до +50°C. Коммутация через 6-проводной интерфейс (3 силовых провода AWG26 для фаз, 5 сигнальных AWG28 для датчиков Холла). Длина корпуса - 30.8 мм, масса - 0.04 кг.
Электрическое соединение
| Тип | Цвет | Функции |
|---|---|---|
| UL1430 AWG28 | Красный | Vcc |
| Синий | U (Hu) | |
| Зеленый | Y (Hу) | |
| Белый | W (Hw) | |
| Черный | Земля | |
| UL1430 AWG26 | Желтый | ФазаU |
| Красный | Фаза V | |
| Черный | Фаза W |
