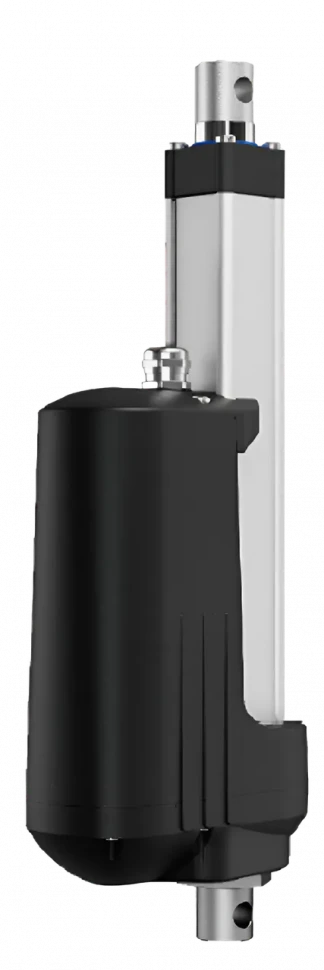

YFN820 - Электрические линейные актуаторы
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Infeono |
| Входное напряжение (В) | 12/24/36/48 |
| Грузоподъемность (Н) | 12000 |
| Скорость без нагрузки (мм/с) | 5-60 |
| Ход | Настраиваемый |
| Тип режима | 10%, 2 мин. вкл./18 мин. откл. |
| Концевые выключатели | Внутренние |
| Выходной сигнал | Датчик Холла |
| Рабочая температура | -20°C~60°C |
| Цвет | Черный и Серебристый |
| Класс IP | IP66 |
Общее описание
Модель YFN820 представляет собой электрический линейный актуатор. Ключевые технические параметры включают высокую грузоподъемность до 12000 Н, регулируемую скорость без нагрузки в диапазоне 5-60 мм/с и возможность работы от входного напряжения 12/24/36/48 В.
Конструктивные особенности актуатора обеспечивают его надежную работу в тяжелых условиях: настраиваемый ход, наличие внутренних концевых выключателей и выходного сигнала от датчика Холла. Высокая степень защиты корпуса IP66 и расширенный диапазон рабочих температур от -20°C до 60°C обеспечивают стабильную эксплуатацию устройства. Модель предлагает различные варианты исполнения с разными передаточными числами и шагом винта для оптимального соответствия требованиям применения.
| Код | Передаточное число | Шаг винта (мм) | Скорость без нагрузки (мм/с) | Скорость под нагрузкой (мм/с) | Максимальная нагрузка (Н) | Максимальная сила самоторможения (Н) | Ток без нагрузки (А) | Ток под нагрузкой (А) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12V | 24V | 48V | 12V | 24V | 48V | |||||||
| A | 40:1 | 4 | 6.5 | 4.5 | 12000 | 15000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 |
| B | 30:1 | 8.5 | 6 | 11000 | 12000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 | |
| C | 20:1 | 13 | 9 | 7500 | 9000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 | |
| D | 40:1 | 8 | 13 | 7 | 10000 | 12000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 |
| E | 30:1 | 17 | 9.5 | 7000 | 8000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 | |
| F | 20:1 | 25 | 14 | 5000 | 6000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 | |
| G | 40:1 | 12 | 20 | 11 | 6500 | 8000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 |
| H | 30:1 | 25 | 13 | 4500 | 5500 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 | |
| I | 20:1 | 38 | 24 | 3200 | 4000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 | |
| J | 40:1 | 20 | 30 | 15 | 4000 | 5000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 |
| K | 30:1 | 40 | 20 | 3000 | 4000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 | |
| L | 20:1 | 60 | 30 | 2000 | 3000 | 4 | 2.4 | 1.2 | 20 | 10.5 | 5.5 | |
