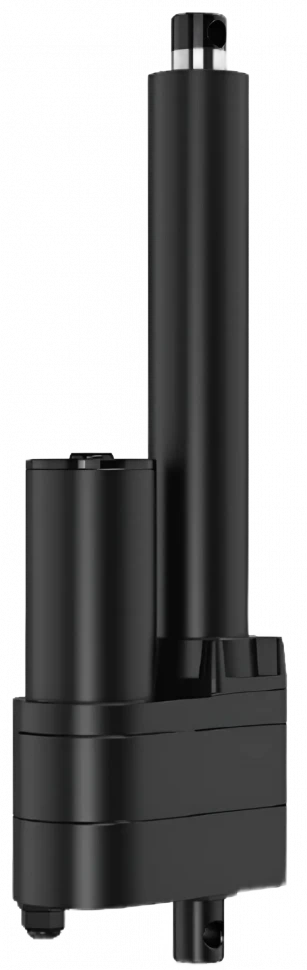

YFN815 - Электрические линейные актуаторы
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Infeono |
| Входное напряжение (В) | 12/24/36/48/72 |
| Грузоподъемность (Н) | 10000 |
| Скорость без нагрузки (мм/с) | 5-160 |
| Ход | Настраиваемый |
| Тип режима | 10%, 2 мин. вкл./18 мин. откл. |
| Концевые выключатели | Внутренние |
| Выходной сигнал | Датчик Холла |
| Рабочая температура | -20°C~60°C |
| Цвет | Черный |
| Класс IP | IP66 |
Общее описание
Модель YFN815 представляет собой электрический линейный актуатор с расширенными характеристиками. Ключевые технические параметры включают повышенную грузоподъемность до 10000 Н, широкий диапазон скоростей без нагрузки от 5 до 160 мм/с и возможность работы от входного напряжения 12/24/36/48/72 В.
Конструктивные особенности актуатора обеспечивают его высокую надежность и универсальность применения: настраиваемый ход, наличие внутренних концевых выключателей и выходного сигнала от датчика Холла. Усиленная степень защиты корпуса IP66 и расширенный диапазон рабочих температур от -20°C до 60°C позволяют эксплуатировать устройство в более сложных условиях. Модель предлагает различные варианты исполнения с разными передаточными числами, шагом винта и максимальным ходом поршня для оптимизации под конкретные задачи.
| Код | Передаточное число | Шаг винта (мм) | Скорость без нагрузки (мм/с) | Скорость под нагрузкой (мм/с) | Максимальная нагрузка (Н) | Максимальная сила самоторможения (Н) | Ток без нагрузки (А) | Ток под нагрузкой (А) | Максимальный ход поршня (мм) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12V | 24V | 48V | 12V | 24V | 48V | ||||||||
| A | 5:1 | 3 | 5 | 2.5 | 10000 | 11000 | 1.3 | 0.85 | 0.5 | 22 | 14 | 6 | 435 |
| B | 15:1 | 13 | 9 | 4000 | 5000 | 1.7 | 1.3 | 0.6 | 20 | 12 | 4 | ||
| C | 41:1 | 40 | 25 | 2000 | 3000 | 3 | 2.5 | 0.7 | 18 | 10 | 3 | ||
| D | 5:1 | 4 | 6.5 | 3.5 | 10000 | 11000 | 1.3 | 0.85 | 0.5 | 22 | 14 | 6 | 580 |
| E | 15:1 | 17 | 12 | 4000 | 5000 | 1.7 | 1.3 | 0.6 | 20 | 12 | 4 | ||
| F | 41:1 | 53 | 30 | 2000 | 3000 | 3 | 2.5 | 0.7 | 18 | 13 | 3.5 | ||
| G | 5:1 | 5 | 8.5 | 5 | 9000 | 10000 | 1.3 | 0.85 | 0.5 | 22 | 14 | 6 | 725 |
| H | 15:1 | 22 | 14 | 3000 | 4000 | 1.8 | 1.3 | 0.6 | 20 | 13 | 5 | ||
| I | 41:1 | 67 | 30 | 2000 | 3000 | 3 | 2 | 1 | 20 | 12 | 6 | ||
| J | 5:1 | 7.5 | 12.5 | 9 | 7000 | 8000 | 1.3 | 0.85 | 0.5 | 22 | 12 | 6 | 1088 |
| K | 15:1 | 32.5 | 20 | 2000 | 3000 | 1.3 | 0.85 | 0.5 | 20 | 10 | 4 | ||
| L | 41:1 | 100 | 65 | 1500 | 2000 | 3.5 | 2.5 | 0.6 | 20 | 12 | 5 | ||
| M | 5:1 | 12 | 20 | 13 | 4000 | 4500 | 1.5 | 1 | 0.6 | 18 | 12 | 5 | 1740 |
| N | 15:1 | 52 | 30 | 2000 | 2500 | 2.5 | 1.8 | 0.7 | 20 | 13 | 6 | ||
| O | 41:1 | 160 | 80 | 1000 | 1500 | 3.5 | 2.5 | 1 | 20 | 13 | 6 | ||
