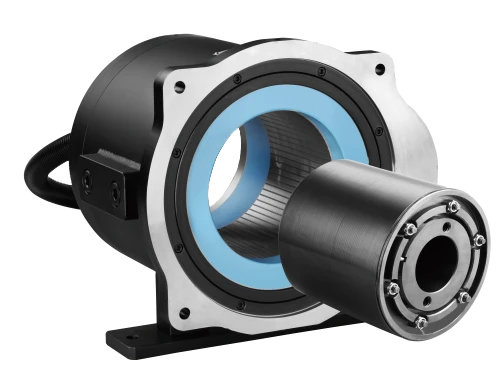

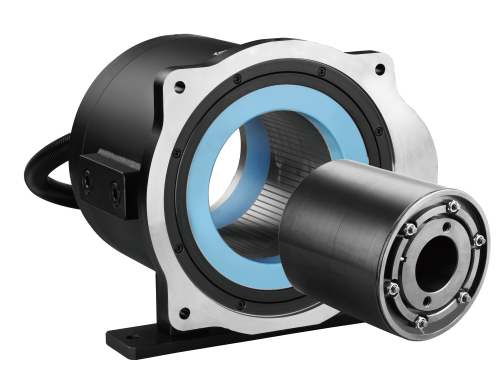

TK540 - Cерводвигатели с прямым приводом TK Series
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| TK540-140-44C | TK540-190-23C | |
| Номинальная скорость (об/мин) | 100 | 250 |
| Максимальная скорость (об/мин) | 150 | 290 |
| Номинальный ток (A) | 51 | 130 |
| Номинальный крутящий момент (Н·м) | 2020 | 2604 |
| Номинальная мощность (Вт) | 21.2 | 68.18 |
| Постоянная крутящего момента (Н·м/А) | 44.41 | 23.08 |
| Максимальный ток (А) | 109 | 287 |
| Максимальный крутящий момент (Н·м) | 4008 | 5439 |

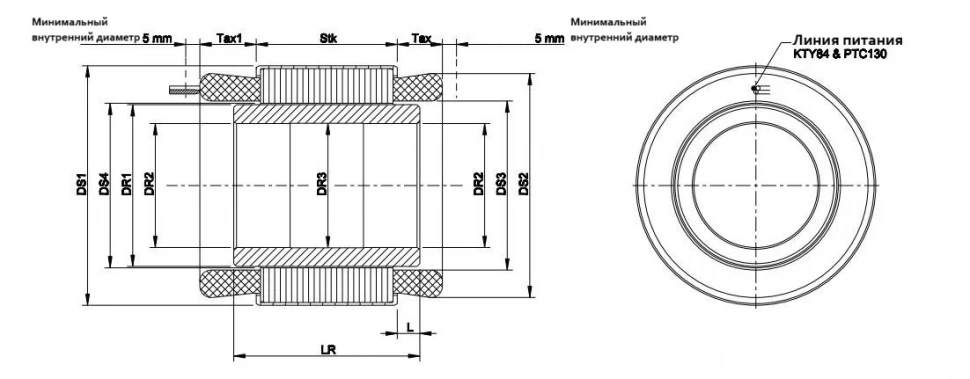

| DS1 | 541 | 541 |
| DS2 | 517 | 517 |
| DS3 | 453 | 453 |
| DS4 | 450 | 450 |
| DR1 | 447.6 | 447.6 |
| DR2 | 406 | 410 |
| DR3 | 407 | 410.5 |
| Stk | 144 | 194 |
| Tax1 | 38 | 39 |
| Tax | 23 | 23 |
| LR | 160 | 212 |
| L | 8 | 9 |
TK540-140-44C
| Номинальная скорость (об/мин) | 100 |
| Максимальная скорость (об/мин) | 150 |
| Номинальный ток (A) | 51 |
| Номинальный крутящий момент (Н·м) | 2020 |
| Номинальная мощность (Вт) | 21.2 |
| Постоянная крутящего момента (Н·м/А) | 44.41 |
| Максимальный ток (А) | 109 |
| Максимальный крутящий момент (Н·м) | 4008 |
| DS1 | 541 |
| DS2 | 517 |
| DS3 | 453 |
| DS4 | 450 |
| DR1 | 447.6 |
| DR2 | 406 |
| DR3 | 407 |
| Stk | 144 |
| Tax1 | 38 |
| Tax | 23 |
| LR | 160 |
| L | 8 |
TK540-190-23C
| Номинальная скорость (об/мин) | 250 |
| Максимальная скорость (об/мин) | 290 |
| Номинальный ток (A) | 130 |
| Номинальный крутящий момент (Н·м) | 2604 |
| Номинальная мощность (Вт) | 68.18 |
| Постоянная крутящего момента (Н·м/А) | 23.08 |
| Максимальный ток (А) | 287 |
| Максимальный крутящий момент (Н·м) | 5439 |
| DS1 | 541 |
| DS2 | 517 |
| DS3 | 453 |
| DS4 | 450 |
| DR1 | 447.6 |
| DR2 | 410 |
| DR3 | 410.5 |
| Stk | 194 |
| Tax1 | 39 |
| Tax | 23 |
| LR | 212 |
| L | 9 |
Общее описание
Модель TK540 представляет собой серводвигатель с прямым приводом. Ключевые технические параметры включают номинальную мощность до 68.18 Вт, номинальную скорость до 250 об/мин и высокий номинальный крутящий момент до 2604 Н·м.
Конструктивные особенности двигателя гарантируют его стабильную и точную работу: прямое приводное исполнение, высокий максимальный крутящий момент до 5439 Н·м и расширенный диапазон рабочих токов. Унифицированные геометрические параметры (такие как DS1, DR1, Stk) способствуют упрощённой интеграции в различные системы.
Особенности серии серводвигателей с прямым приводом TK Series
- Высокая мощность ( использование высокопроизводительных магнитных материалов, высококачественной кремнистой листовой стали, передовых электромагнитных решений для достижения высокой скорости и высокого крутящего момента, а также возможности слабого магнитного управления, постоянного диапазона мощности до 10:1 )
- Высокая эффективность ( предоставляет решения, соответствующие GB30549, наивысшему уровню, и IEC60034, наивысшему уровню IE5. Простая структура: без рамной конструкции, подходит для интеграции в оборудование, высокая адаптивность, простая установка, простота обслуживания )
- Простая структура ( безрамная конструкция, подходит для интеграции в оборудование, высокая адаптивность, простота установки, простота обслуживания )
- Надежный ( в статоре используется технология вакуумной эпоксидной заливки и изоляционный материал высочайшего промышленного уровня для повышения уровня защиты и эффективности рассеивания тепла двигателя, благодаря чему двигатель становится более долговечным )
- Гибкая настройка ( полная комплектация машины и отсутствие рамы (по желанию заказчика) обеспечивает полный спектр нестандартных решений по настройке на основе платформы для различных вариантов применения, максимальный диаметр до 45 м )
