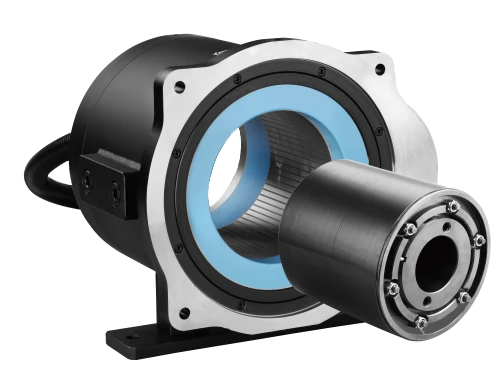

TK340 - Cерводвигатели с прямым приводом TK Series

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Physis

Стандартные модели

Характеристика Модель
TK340-095-11A TK340-105-05C

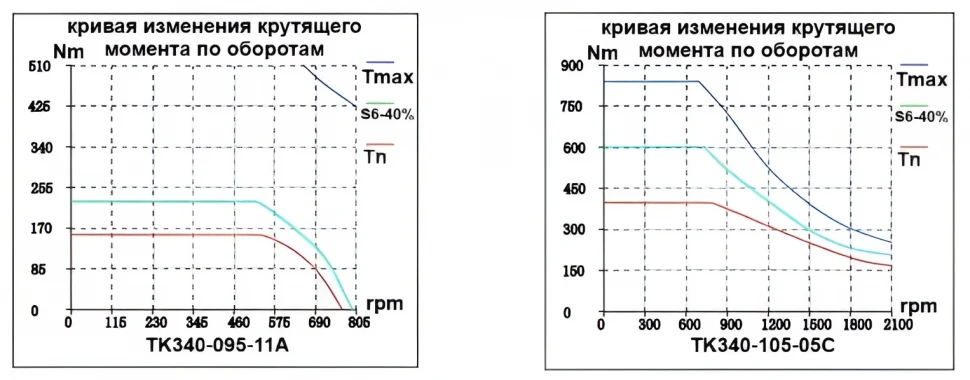

Номинальная скорость (об/мин) 500 750
Максимальная скорость (об/мин) 610 1171
Номинальный ток (A) 15.4 82.4
Номинальный крутящий момент (Н·м) 156 419
Номинальная мощность (Вт) 8.2 32.9
Постоянная крутящего момента (Н·м/А) 11 5.48
Максимальный ток (А) 97 204
Максимальный крутящий момент (Н·м) 774 896

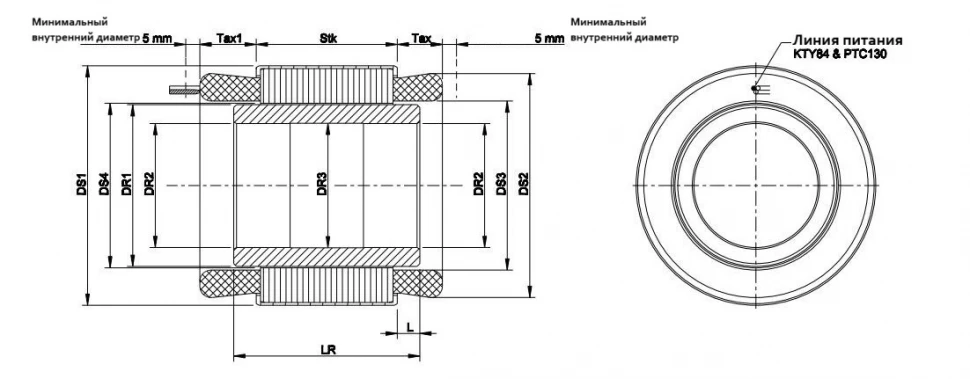

DS1 341 341
DS2 315.5 315.5
DS3 243.5 243.5
DS4 240 240
DR1 238.6 238.6
DR2 207 210
DR3 208 211
Stk 99 114
Tax1 34 38
Tax 26 23
LR 116 120
L 8.5 3

TK340-095-11A

Номинальная скорость (об/мин) 500
Максимальная скорость (об/мин) 610
Номинальный ток (A) 15.4
Номинальный крутящий момент (Н·м) 156
Номинальная мощность (Вт) 8.2
Постоянная крутящего момента (Н·м/А) 11
Максимальный ток (А) 97
Максимальный крутящий момент (Н·м) 774
DS1 341
DS2 315.5
DS3 243.5
DS4 240
DR1 238.6
DR2 207
DR3 208
Stk 99
Tax1 34
Tax 26
LR 116
L 8.5

TK340-105-05C

Номинальная скорость (об/мин) 750
Максимальная скорость (об/мин) 1171
Номинальный ток (A) 82.4
Номинальный крутящий момент (Н·м) 419
Номинальная мощность (Вт) 32.9
Постоянная крутящего момента (Н·м/А) 5.48
Максимальный ток (А) 204
Максимальный крутящий момент (Н·м) 896
DS1 341
DS2 315.5
DS3 243.5
DS4 240
DR1 238.6
DR2 210
DR3 211
Stk 114
Tax1 38
Tax 23
LR 120
L 3

Общее описание

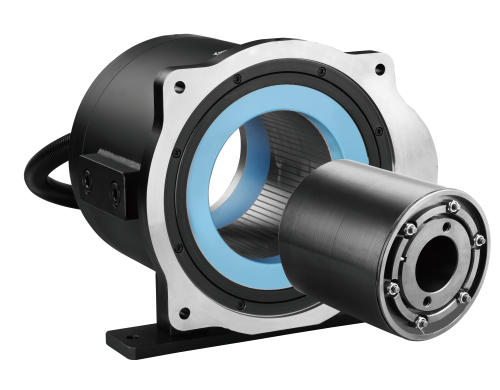

Модель TK340 представляет собой серводвигатель с прямым приводом. Ключевые технические параметры включают номинальную мощность до 32.9 Вт, номинальную скорость до 750 об/мин и номинальный крутящий момент до 419 Н·м.

Конструктивные особенности двигателя обеспечивают его надежную и точную работу: прямое приводное исполнение, высокий максимальный крутящий момент до 896 Н·м и широкий диапазон рабочих токов. Унифицированные геометрические параметры (такие как DS1, DR1, Stk) упрощают интеграцию в различные системы.

Особенности серии серводвигателей с прямым приводом TK Series

  • Высокая мощность ( использование высокопроизводительных магнитных материалов, высококачественной кремнистой листовой стали, передовых электромагнитных решений для достижения высокой скорости и высокого крутящего момента, а также возможности слабого магнитного управления, постоянного диапазона мощности до 10:1 )
  • Высокая эффективность ( предоставляет решения, соответствующие GB30549, наивысшему уровню, и IEC60034, наивысшему уровню IE5. Простая структура: без рамной конструкции, подходит для интеграции в оборудование, высокая адаптивность, простая установка, простота обслуживания )
  • Простая структура ( безрамная конструкция, подходит для интеграции в оборудование, высокая адаптивность, простота установки, простота обслуживания )
  • Надежный ( в статоре используется технология вакуумной эпоксидной заливки и изоляционный материал высочайшего промышленного уровня для повышения уровня защиты и эффективности рассеивания тепла двигателя, благодаря чему двигатель становится более долговечным )
  • Гибкая настройка ( полная комплектация машины и отсутствие рамы (по желанию заказчика) обеспечивает полный спектр нестандартных решений по настройке на основе платформы для различных вариантов применения, максимальный диаметр до 45 м )
