TK1700 - Cерводвигатели с прямым приводом TK Series

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Physis

Стандартные модели

Характеристика Модель
TK1700-380-865A TK1700-550-68C
Номинальная скорость (об/мин) 4 90
Максимальная скорость (об/мин) 7 150
Номинальный ток (A) 24.08 1589
Номинальный крутящий момент (Н·м) 20379.41 95700
Номинальная мощность (Вт) 8.89 902
Постоянная крутящего момента (Н·м/А) 865.09 68
Максимальный ток (А) 145 3259
Максимальный крутящий момент (Н·м) 87115 155900

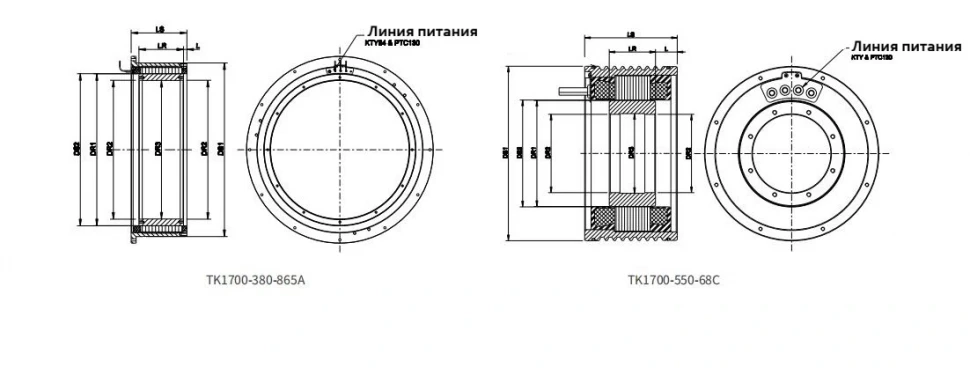

DS1 1740 1770
DS2 1502 1502
DR1 1498.2 1496.6
DR2 1432 1360
DR3 1436 1361
LS 470 830
LR 447 617
L 11.5 106.5

TK1700-380-865A

Номинальная скорость (об/мин) 4
Максимальная скорость (об/мин) 7
Номинальный ток (A) 24.08
Номинальный крутящий момент (Н·м) 20379.41
Номинальная мощность (Вт) 8.89
Постоянная крутящего момента (Н·м/А) 865.09
Максимальный ток (А) 145
Максимальный крутящий момент (Н·м) 87115
DS1 1740
DS2 1502
DR1 1498.2
DR2 1432
DR3 1436
LS 470
LR 447
L 11.5

TK1700-550-68C

Номинальная скорость (об/мин) 90
Максимальная скорость (об/мин) 150
Номинальный ток (A) 1589
Номинальный крутящий момент (Н·м) 95700
Номинальная мощность (Вт) 902
Постоянная крутящего момента (Н·м/А) 68
Максимальный ток (А) 3259
Максимальный крутящий момент (Н·м) 155900
DS1 1770
DS2 1502
DR1 1496.6
DR2 1360
DR3 1361
LS 830
LR 617
L 106.5

Общее описание

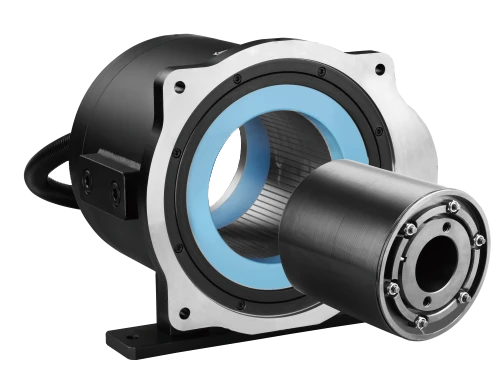

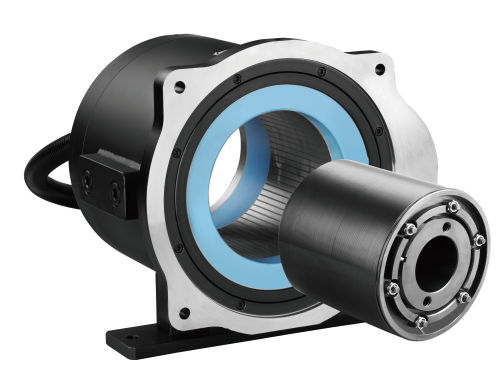

Модель TK1700 представляет собой серводвигатель с прямым приводом. Ключевые технические параметры включают номинальную мощность до 902 Вт, номинальную скорость до 90 об/мин и высокий номинальный крутящий момент до 95700 Н·м.

Конструктивные особенности двигателя обеспечивают его надежную работу в требовательных условиях: прямое приводное исполнение, исключительно высокий максимальный крутящий момент до 155900 Н·м и расширенный диапазон рабочих токов. Унифицированные геометрические параметры (такие как DS1, DR1, L) способствуют упрощённому монтажу в различные системы.

Особенности серии серводвигателей с прямым приводом TK Series

  • Высокая мощность ( использование высокопроизводительных магнитных материалов, высококачественной кремнистой листовой стали, передовых электромагнитных решений для достижения высокой скорости и высокого крутящего момента, а также возможности слабого магнитного управления, постоянного диапазона мощности до 10:1 )
  • Высокая эффективность ( предоставляет решения, соответствующие GB30549, наивысшему уровню, и IEC60034, наивысшему уровню IE5. Простая структура: без рамной конструкции, подходит для интеграции в оборудование, высокая адаптивность, простая установка, простота обслуживания )
  • Простая структура ( безрамная конструкция, подходит для интеграции в оборудование, высокая адаптивность, простота установки, простота обслуживания )
  • Надежный ( в статоре используется технология вакуумной эпоксидной заливки и изоляционный материал высочайшего промышленного уровня для повышения уровня защиты и эффективности рассеивания тепла двигателя, благодаря чему двигатель становится более долговечным )
  • Гибкая настройка ( полная комплектация машины и отсутствие рамы (по желанию заказчика) обеспечивает полный спектр нестандартных решений по настройке на основе платформы для различных вариантов применения, максимальный диаметр до 45 м )
