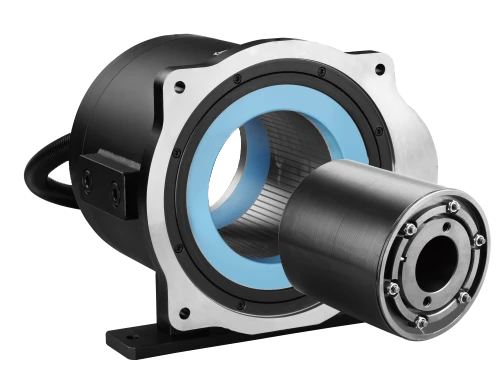

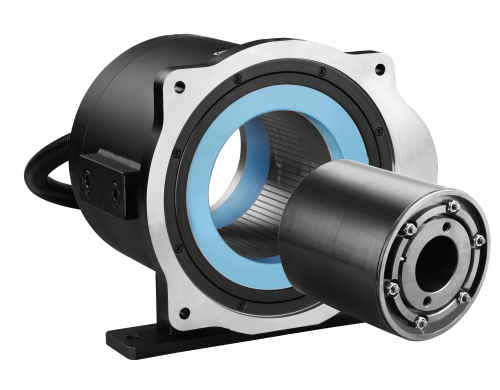

TK1340 - Cерводвигатели с прямым приводом TK Series

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Physis

Стандартные модели

Характеристика Модель
TK1340-90-202A TK1340-250-284C TK1340-250-560A

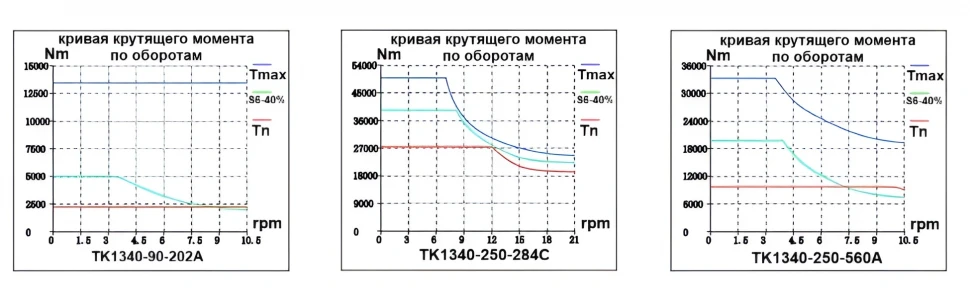

Номинальная скорость (об/мин) 2.8 12 3
Максимальная скорость (об/мин) 27.7 20 11
Номинальный ток (A) 11.4 110 20.89
Номинальный крутящий момент (Н·м) 2246 27500 10303.09
Номинальная мощность (Вт) 0.8 34.63 3.6
Постоянная крутящего момента (Н·м/А) 201.64 284.14 528.65
Максимальный ток (А) 156 240 123
Максимальный крутящий момент (Н·м) 22435 49200 41011

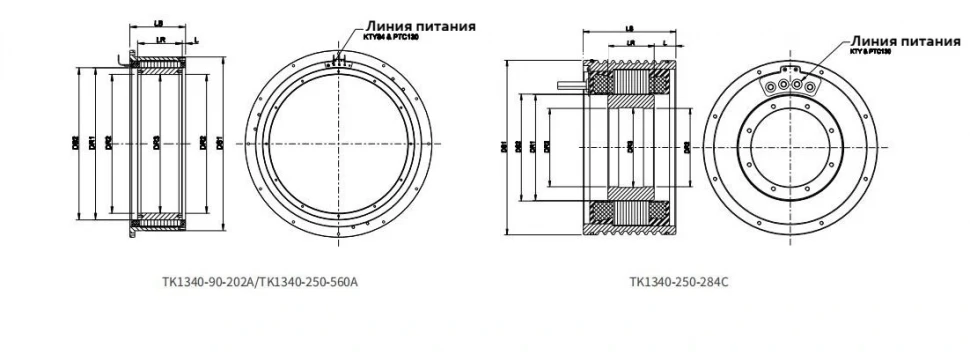

DS1 1382 1382 1390
DS2 1180 1180 1180
DR1 1177.2 1174.6 1177.2
DR2 1100 1079 1100
DR3 1101 1080 1101
LS 200.5 441 370
LR 130 311 326
L 35.25 65 22

TK1340-90-202A

Номинальная скорость (об/мин) 2.8
Максимальная скорость (об/мин) 27.7
Номинальный ток (A) 11.4
Номинальный крутящий момент (Н·м) 2246
Номинальная мощность (Вт) 0.8
Постоянная крутящего момента (Н·м/А) 201.64
Максимальный ток (А) 156
Максимальный крутящий момент (Н·м) 22435
DS1 1382
DS2 1180
DR1 1177.2
DR2 1100
DR3 1101
LS 200.5
LR 130
L 35.25

TK1340-250-284C

Номинальная скорость (об/мин) 12
Максимальная скорость (об/мин) 20
Номинальный ток (A) 110
Номинальный крутящий момент (Н·м) 27500
Номинальная мощность (Вт) 34.63
Постоянная крутящего момента (Н·м/А) 284.14
Максимальный ток (А) 240
Максимальный крутящий момент (Н·м) 49200
DS1 1382
DS2 1180
DR1 1174.6
DR2 1079
DR3 1080
LS 441
LR 311
L 65

TK1340-250-560A

Номинальная скорость (об/мин) 3
Максимальная скорость (об/мин) 11
Номинальный ток (A) 20.89
Номинальный крутящий момент (Н·м) 10303.09
Номинальная мощность (Вт) 3.6
Постоянная крутящего момента (Н·м/А) 528.65
Максимальный ток (А) 123
Максимальный крутящий момент (Н·м) 41011
DS1 1390
DS2 1180
DR1 1177.2
DR2 1100
DR3 1101
LS 370
LR 326
L 22

Общее описание

Модель TK1340 представляет собой серводвигатель с прямым приводом. Ключевые технические параметры включают номинальную мощность до 34.63 Вт, номинальную скорость до 12 об/мин и высокий номинальный крутящий момент до 27500 Н·м.

Конструктивные особенности двигателя обеспечивают его надежную работу в требовательных условиях: прямое приводное исполнение, исключительно высокий максимальный крутящий момент до 49200 Н·м и расширенный диапазон рабочих токов. Унифицированные геометрические параметры (такие как DS1, DR1, L) способствуют упрощённому монтажу в различные системы.

Особенности серии серводвигателей с прямым приводом TK Series

  • Высокая мощность ( использование высокопроизводительных магнитных материалов, высококачественной кремнистой листовой стали, передовых электромагнитных решений для достижения высокой скорости и высокого крутящего момента, а также возможности слабого магнитного управления, постоянного диапазона мощности до 10:1 )
  • Высокая эффективность ( предоставляет решения, соответствующие GB30549, наивысшему уровню, и IEC60034, наивысшему уровню IE5. Простая структура: без рамной конструкции, подходит для интеграции в оборудование, высокая адаптивность, простая установка, простота обслуживания )
  • Простая структура ( безрамная конструкция, подходит для интеграции в оборудование, высокая адаптивность, простота установки, простота обслуживания )
  • Надежный ( в статоре используется технология вакуумной эпоксидной заливки и изоляционный материал высочайшего промышленного уровня для повышения уровня защиты и эффективности рассеивания тепла двигателя, благодаря чему двигатель становится более долговечным )
  • Гибкая настройка ( полная комплектация машины и отсутствие рамы (по желанию заказчика) обеспечивает полный спектр нестандартных решений по настройке на основе платформы для различных вариантов применения, максимальный диаметр до 45 м )
