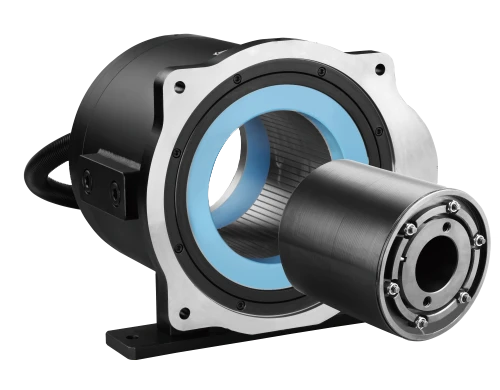

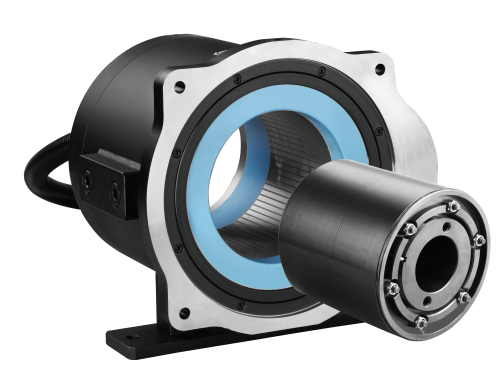

TK1280 - Cерводвигатель с прямым приводом TK Series
Особенности серии серводвигателей с прямым приводом TK Series
- Высокая мощность ( использование высокопроизводительных магнитных материалов, высококачественной кремнистой листовой стали, передовых электромагнитных решений для достижения высокой скорости и высокого крутящего момента, а также возможности слабого магнитного управления, постоянного диапазона мощности до 10:1 )
- Высокая эффективность ( предоставляет решения, соответствующие GB30549, наивысшему уровню, и IEC60034, наивысшему уровню IE5. Простая структура: без рамной конструкции, подходит для интеграции в оборудование, высокая адаптивность, простая установка, простота обслуживания )
- Простая структура ( безрамная конструкция, подходит для интеграции в оборудование, высокая адаптивность, простота установки, простота обслуживания )
- Надежный ( в статоре используется технология вакуумной эпоксидной заливки и изоляционный материал высочайшего промышленного уровня для повышения уровня защиты и эффективности рассеивания тепла двигателя, благодаря чему двигатель становится более долговечным )
- Гибкая настройка ( полная комплектация машины и отсутствие рамы (по желанию заказчика) обеспечивает полный спектр нестандартных решений по настройке на основе платформы для различных вариантов применения, максимальный диаметр до 45 м )
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| TK1280-460-255A | TK1280-280-186A | |
| Номинальная скорость (об/мин) | 10 | 10 |
| Максимальная скорость (об/мин) | 19 | 24 |
| Номинальный ток (A) | 35.72 | 21.25 |
| Номинальный крутящий момент (Н*м) | 8184.29 | 3907.86 |
| Номинальная мощность (Вт) | 8.57 | 4.09 |
| Постоянная крутящего момента (Нм/А) | 232.68 | 186.14 |
| Максимальный ток (А) | 141 | 141 |
| Максимальный крутящий момент (Н*м) | 25253 | 20203 |

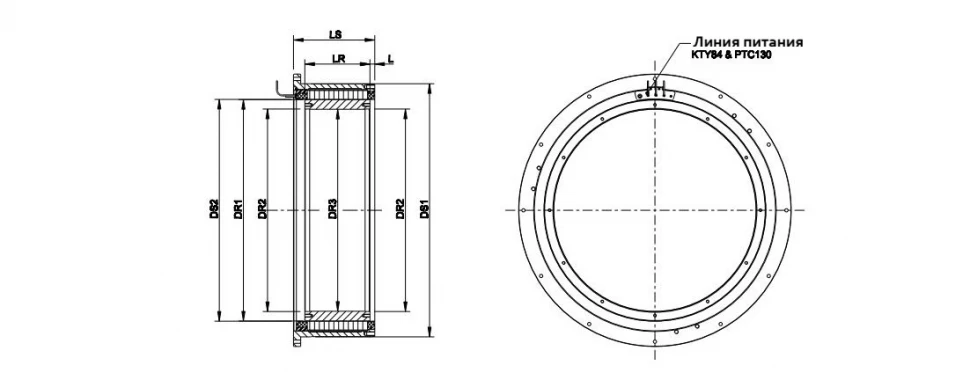

| DS1 | 1340 | 1340 |
| DS2 | 1170 | 1170 |
| DR1 | 1166.6 | 1166.6 |
| DR2 | 1002 | 1002 |
| DR3 | 1000 | 1000 |
| LS | 610 | 430 |
| LR | 645 | 465 |
| L | 17.5 | 17.5 |

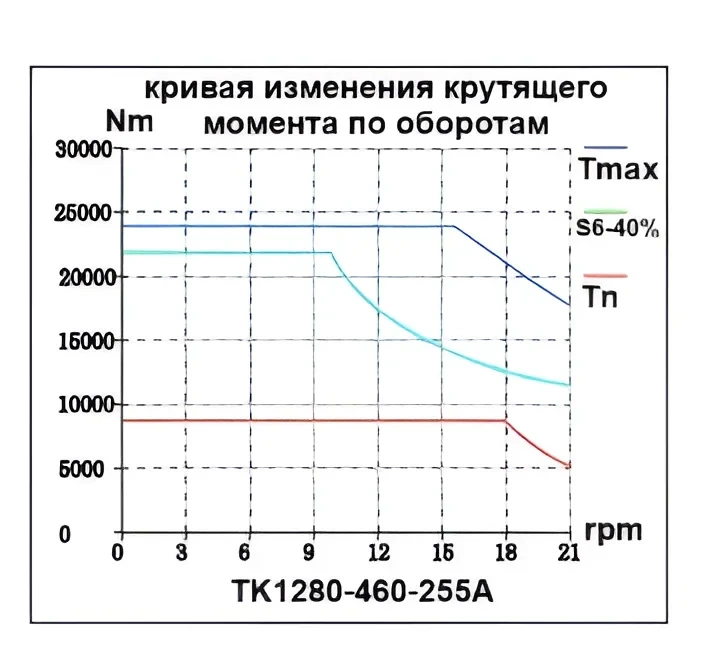

TK1280-460-255A
| Номинальная скорость (об/мин) | 10 |
| Максимальная скорость (об/мин) | 19 |
| Номинальный ток (A) | 35.72 |
| Номинальный крутящий момент (Н*м) | 8184.29 |
| Номинальная мощность (Вт) | 8.57 |
| Постоянная крутящего момента (Нм/А) | 232.68 |
| Максимальный ток (А) | 141 |
| Максимальный крутящий момент (Н*м) | 25253 |
| DS1 | 1340 |
| DS2 | 1170 |
| DR1 | 1166.6 |
| DR2 | 1002 |
| DR3 | 1000 |
| LS | 610 |
| LR | 645 |
| L | 17.5 |
TK1280-280-186A
| Номинальная скорость (об/мин) | 10 |
| Максимальная скорость (об/мин) | 24 |
| Номинальный ток (A) | 21.25 |
| Номинальный крутящий момент (Н*м) | 3907.86 |
| Номинальная мощность (Вт) | 4.09 |
| Постоянная крутящего момента (Нм/А) | 186.14 |
| Максимальный ток (А) | 141 |
| Максимальный крутящий момент (Н*м) | 20203 |
| DS1 | 1340 |
| DS2 | 1170 |
| DR1 | 1166.6 |
| DR2 | 1002 |
| DR3 | 1000 |
| LS | 430 |
| LR | 465 |
| L | 17.5 |
