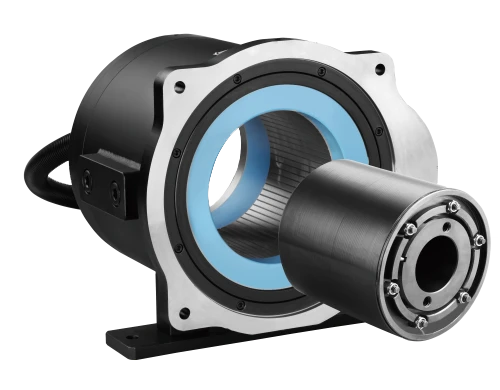

TK440 - Cерводвигатели с прямым приводом TK Series

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Physis

Стандартные модели

Характеристика Модель
TK440-050-40C TK440-130-80C
Номинальная скорость (об/мин) 100 45
Максимальная скорость (об/мин) 200 60
Номинальный ток (A) 12.1 17.8
Номинальный крутящий момент (Н·м) 440 1260
Номинальная мощность (Вт) 4.6 5.9
Постоянная крутящего момента (Н·м/А) 40.52 79.01
Максимальный ток (А) 26 28
Максимальный крутящий момент (Н·м) 858 2200

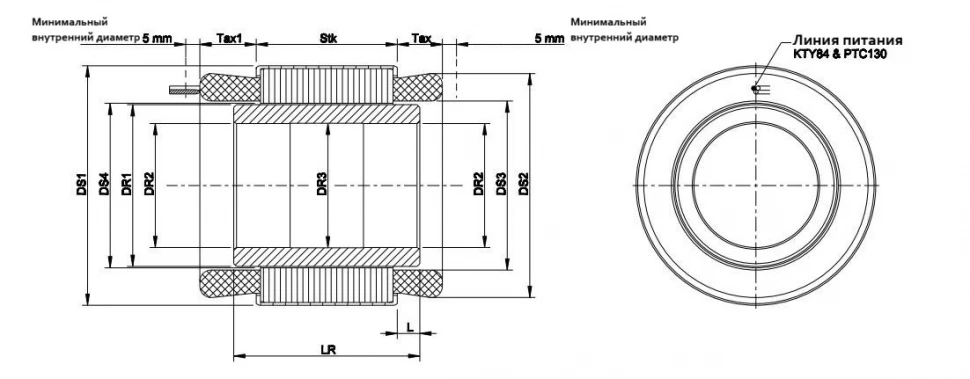

DS1 416 416
DS2 352 352
DS3 408 408
DS4 348 348
DR1 346.4 346.4
DR2 300 334.3
DR3 302 300
Stk 50 126
Tax1 19 21
Tax 12 12
LR 75 183
L 12.5 28.5

TK440-050-40C

Номинальная скорость (об/мин) 100
Максимальная скорость (об/мин) 200
Номинальный ток (A) 12.1
Номинальный крутящий момент (Н·м) 440
Номинальная мощность (Вт) 4.6
Постоянная крутящего момента (Н·м/А) 40.52
Максимальный ток (А) 26
Максимальный крутящий момент (Н·м) 858
DS1 416
DS2 352
DS3 408
DS4 348
DR1 346.4
DR2 300
DR3 302
Stk 50
Tax1 19
Tax 12
LR 75
L 12.5

TK440-130-80C

Номинальная скорость (об/мин) 45
Максимальная скорость (об/мин) 60
Номинальный ток (A) 17.8
Номинальный крутящий момент (Н·м) 1260
Номинальная мощность (Вт) 5.9
Постоянная крутящего момента (Н·м/А) 79.01
Максимальный ток (А) 28
Максимальный крутящий момент (Н·м) 2200
DS1 416
DS2 352
DS3 408
DS4 348
DR1 346.4
DR2 334.3
DR3 300
Stk 126
Tax1 21
Tax 12
LR 183
L 28.5

Общее описание

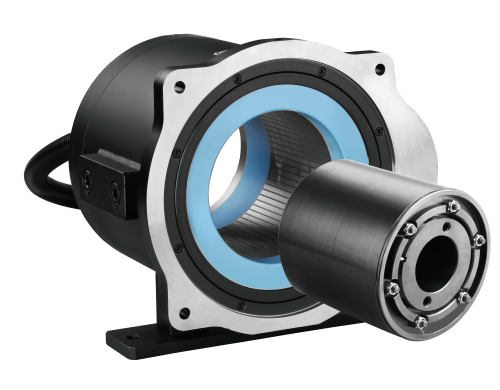

Модель TK440 представляет собой серводвигатель с прямым приводом. Ключевые технические параметры включают номинальную мощность до 5.9 Вт, номинальную скорость до 100 об/мин и номинальный крутящий момент до 1260 Н·м.

Конструктивные особенности двигателя обеспечивают его надежную и точную работу: прямое приводное исполнение, высокий максимальный крутящий момент до 2200 Н·м и широкий диапазон рабочих токов. Унифицированные геометрические параметры (такие как DS1, DR1, Stk) облегчают интеграцию в различные системы.

Особенности серии серводвигателей с прямым приводом TK Series

  • Высокая мощность ( использование высокопроизводительных магнитных материалов, высококачественной кремнистой листовой стали, передовых электромагнитных решений для достижения высокой скорости и высокого крутящего момента, а также возможности слабого магнитного управления, постоянного диапазона мощности до 10:1 )
  • Высокая эффективность ( предоставляет решения, соответствующие GB30549, наивысшему уровню, и IEC60034, наивысшему уровню IE5. Простая структура: без рамной конструкции, подходит для интеграции в оборудование, высокая адаптивность, простая установка, простота обслуживания )
  • Простая структура ( безрамная конструкция, подходит для интеграции в оборудование, высокая адаптивность, простота установки, простота обслуживания )
  • Надежный ( в статоре используется технология вакуумной эпоксидной заливки и изоляционный материал высочайшего промышленного уровня для повышения уровня защиты и эффективности рассеивания тепла двигателя, благодаря чему двигатель становится более долговечным )
  • Гибкая настройка ( полная комплектация машины и отсутствие рамы (по желанию заказчика) обеспечивает полный спектр нестандартных решений по настройке на основе платформы для различных вариантов применения, максимальный диаметр до 45 м )
