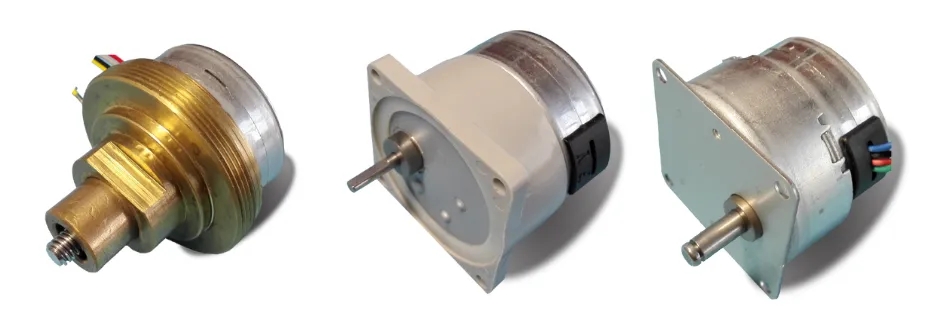

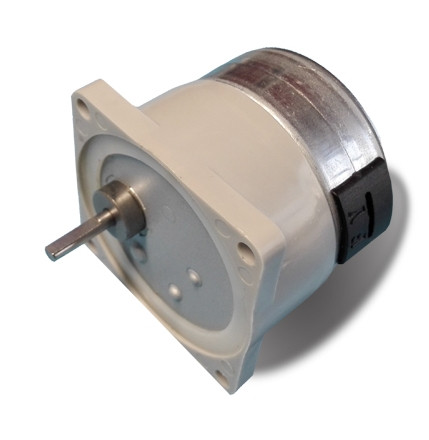

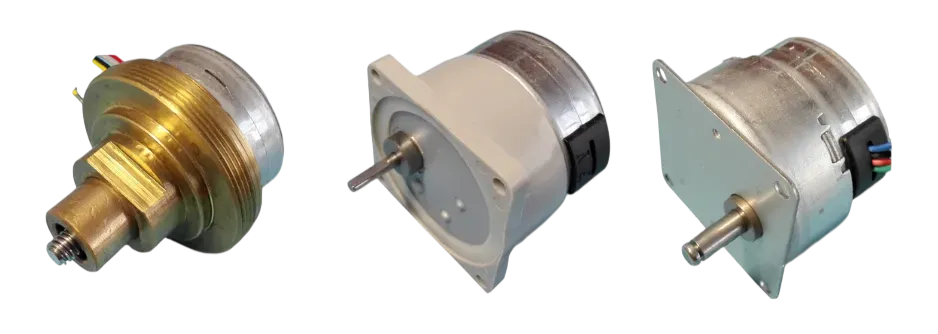

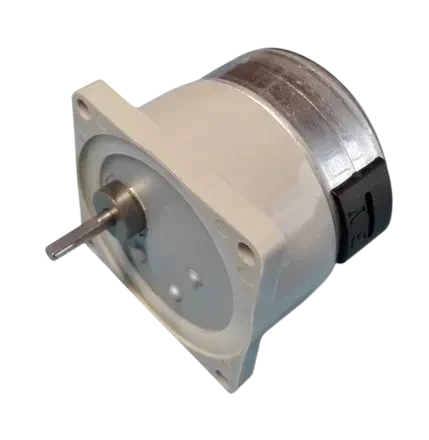

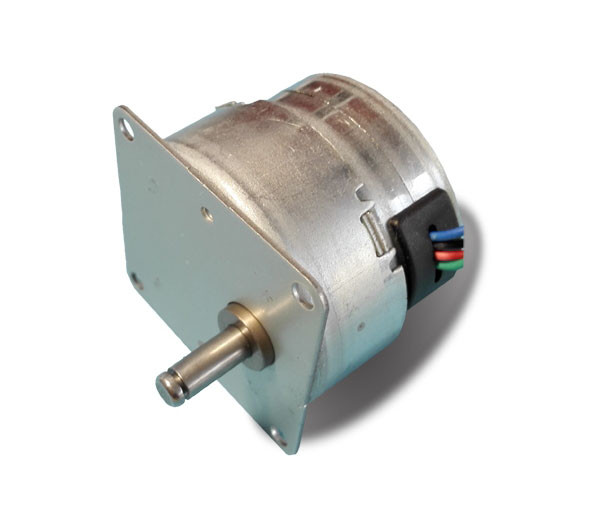

PMG42 - Шаговые двигатели с постоянными магнитами

Техническое описание в формате .pdf

Стандартные модели

Характеристика Модель
42BYHJ01 42BYHJ3-01 42BYHJ05-01 42BYHJ7-01 42BYHJ10-06 42BYHJ12.25-01 42BYHJ15-01 42BYHJ20-01 42BYHJ25-02 42BYHJ50-08
Угол шага 7.5 7.5 7.5 7.5 7.5 3.6 7.5 15 7.5 15
Количество фаз 4 2 4 2 2 2 4 4 4 4
Напряжение (В) 12 12 12 12 24 12 12 12 12 24
Ток (А) 0.44 0.22 0.5 0.22 0.133 0.16 0.18 0.18 0.44 0.08
Сопротивление (Ом) 27 54 10.7 54 180 75 66 66 27 300
Индуктивность (мГн) 15.1 58 5.2 57.6 260 75 31.6 41.6 63 175
Максимальная скорость втягивания (pps) 380 270 450 300 260 350 270 240 380 210
Удерживающий крутящий момент (г.см) 1600 800 1300 100 1600 90 1500 1200 1660 2100
Соотношение 1/24 1/3 1/5 1/7 1/10 1/12.25 1/15 1/20 1/24 1/50

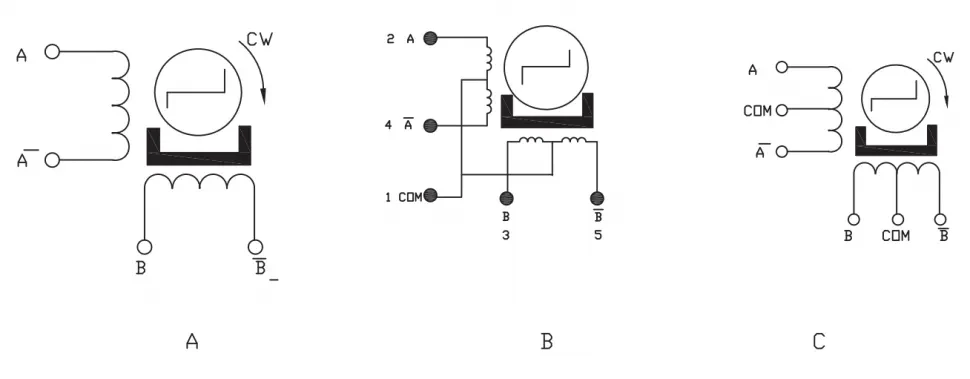

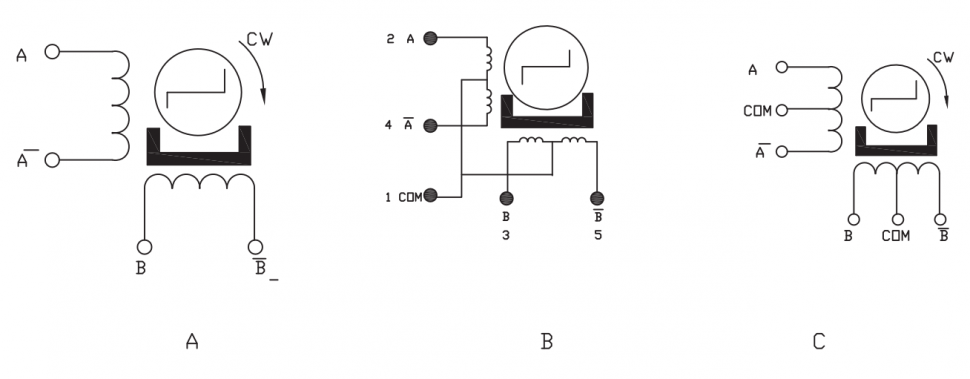

Схема электропроводки B A C A A A C C B C
Количество выводных контактов UL 1007 26# UL 1007 26# UL 1007 26# UL 1007 26# UL 1007 26# AF 200 24# UL 1061 28# UL 1095 28# UL 1007 26# UL 1007 24#

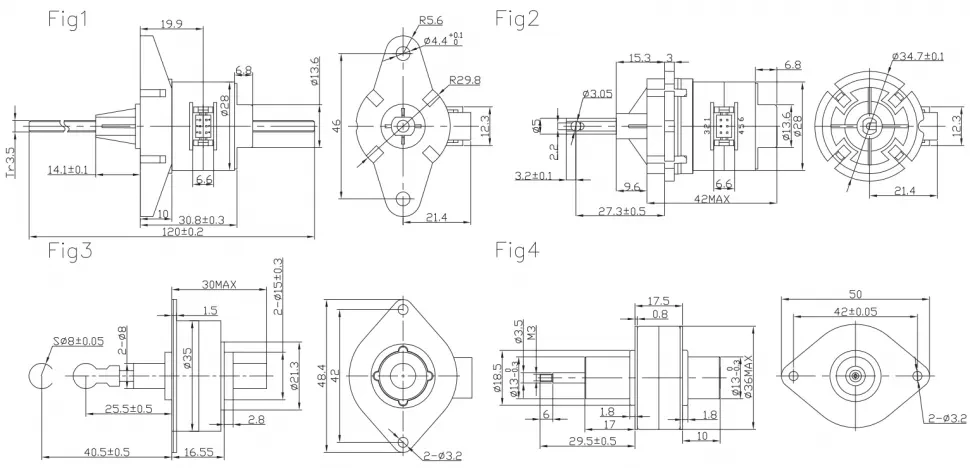

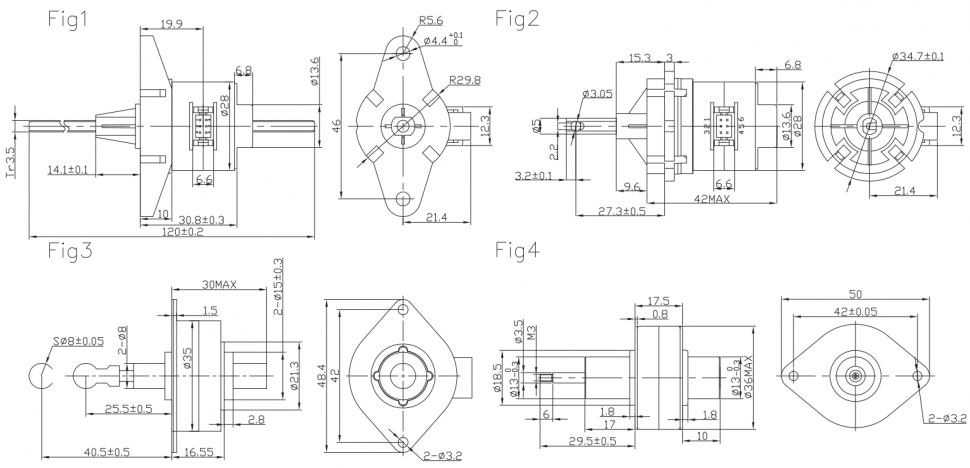

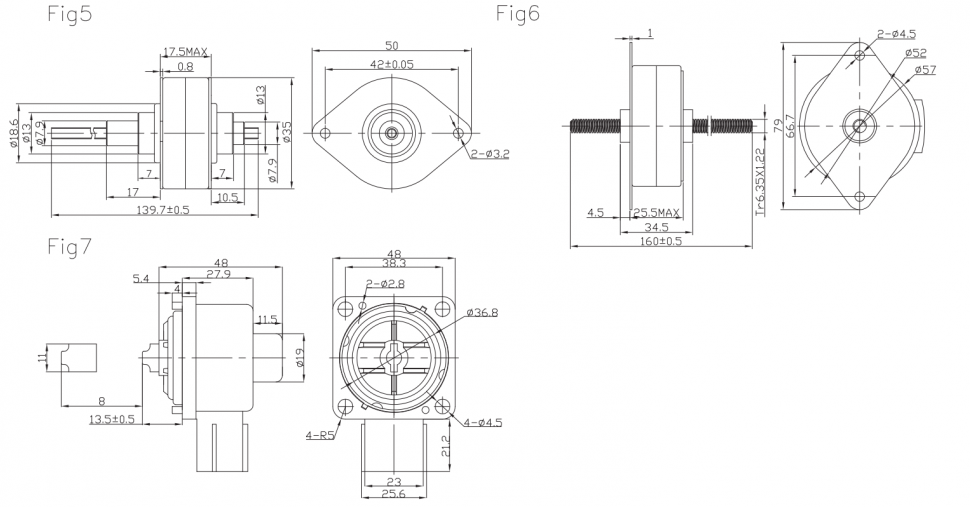

Изображение 1 2 3 2 4 5 6 7 1 8

42BYHJ01

Угол шага 7.5
Количество фаз 4
Напряжение (В) 12
Ток (А) 0.44
Сопротивление (Ом) 27
Индуктивность (мГн) 15.1
Максимальная скорость втягивания (pps) 380
Удерживающий крутящий момент (г.см) 1600
Соотношение 1/24
Схема электропроводки B
Количество выводных контактов UL 1007 26#
Изображение 1

42BYHJ3-01

Угол шага 7.5
Количество фаз 2
Напряжение (В) 12
Ток (А) 0.22
Сопротивление (Ом) 54
Индуктивность (мГн) 58
Максимальная скорость втягивания (pps) 270
Удерживающий крутящий момент (г.см) 800
Соотношение 1/3
Схема электропроводки A
Количество выводных контактов UL 1007 26#
Изображение 2

42BYHJ05-01

Угол шага 7.5
Количество фаз 4
Напряжение (В) 12
Ток (А) 0.5
Сопротивление (Ом) 10.7
Индуктивность (мГн) 5.2
Максимальная скорость втягивания (pps) 450
Удерживающий крутящий момент (г.см) 1300
Соотношение 1/5
Схема электропроводки C
Количество выводных контактов UL 1007 26#
Изображение 3

42BYHJ7-01

Угол шага 7.5
Количество фаз 2
Напряжение (В) 12
Ток (А) 0.22
Сопротивление (Ом) 54
Индуктивность (мГн) 57.6
Максимальная скорость втягивания (pps) 300
Удерживающий крутящий момент (г.см) 100
Соотношение 1/7
Схема электропроводки A
Количество выводных контактов UL 1007 26#
Изображение 2

42BYHJ10-06

Угол шага 7.5
Количество фаз 2
Напряжение (В) 24
Ток (А) 0.133
Сопротивление (Ом) 180
Индуктивность (мГн) 260
Максимальная скорость втягивания (pps) 260
Удерживающий крутящий момент (г.см) 1600
Соотношение 1/10
Схема электропроводки A
Количество выводных контактов UL 1007 26#
Изображение 4

42BYHJ12.25-01

Угол шага 3.6
Количество фаз 2
Напряжение (В) 12
Ток (А) 0.16
Сопротивление (Ом) 75
Индуктивность (мГн) 75
Максимальная скорость втягивания (pps) 350
Удерживающий крутящий момент (г.см) 90
Соотношение 1/12.25
Схема электропроводки A
Количество выводных контактов AF 200 24#
Изображение 5

42BYHJ15-01

Угол шага 7.5
Количество фаз 4
Напряжение (В) 12
Ток (А) 0.18
Сопротивление (Ом) 66
Индуктивность (мГн) 31.6
Максимальная скорость втягивания (pps) 270
Удерживающий крутящий момент (г.см) 1500
Соотношение 1/15
Схема электропроводки C
Количество выводных контактов UL 1061 28#
Изображение 6

42BYHJ20-01

Угол шага 15
Количество фаз 4
Напряжение (В) 12
Ток (А) 0.18
Сопротивление (Ом) 66
Индуктивность (мГн) 41.6
Максимальная скорость втягивания (pps) 240
Удерживающий крутящий момент (г.см) 1200
Соотношение 1/20
Схема электропроводки C
Количество выводных контактов UL 1095 28#
Изображение 7

42BYHJ25-02

Угол шага 7.5
Количество фаз 4
Напряжение (В) 12
Ток (А) 0.44
Сопротивление (Ом) 27
Индуктивность (мГн) 63
Максимальная скорость втягивания (pps) 380
Удерживающий крутящий момент (г.см) 1660
Соотношение 1/24
Схема электропроводки B
Количество выводных контактов UL 1007 26#
Изображение 1

42BYHJ50-08

Угол шага 15
Количество фаз 4
Напряжение (В) 24
Ток (А) 0.08
Сопротивление (Ом) 300
Индуктивность (мГн) 175
Максимальная скорость втягивания (pps) 210
Удерживающий крутящий момент (г.см) 2100
Соотношение 1/50
Схема электропроводки C
Количество выводных контактов UL 1007 24#
Изображение 8
