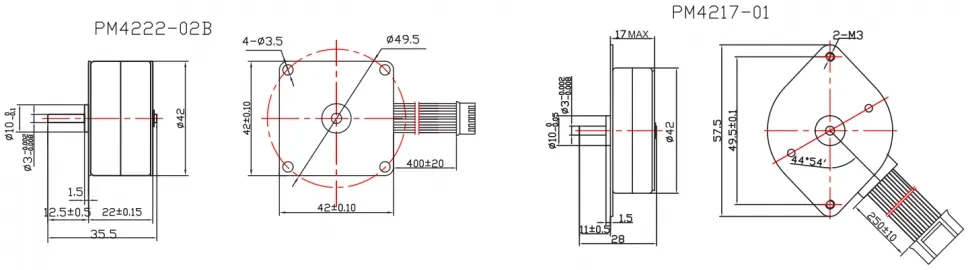

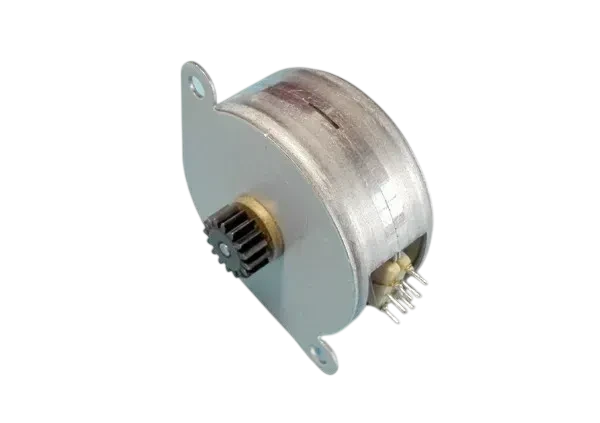

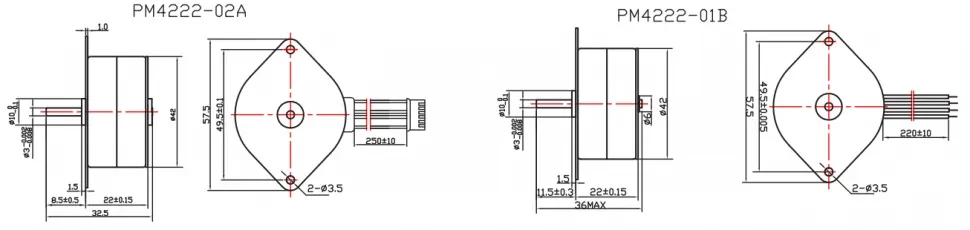

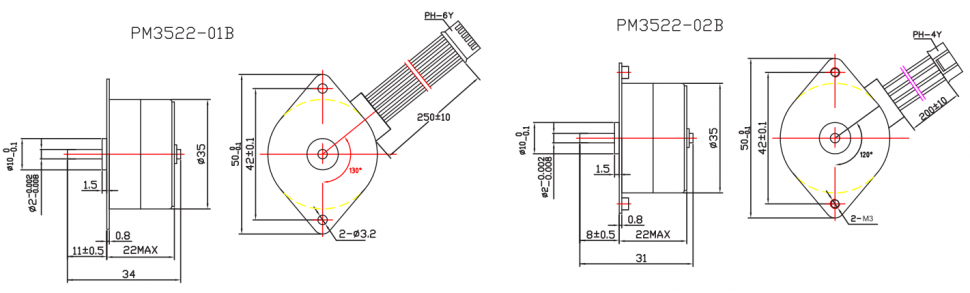

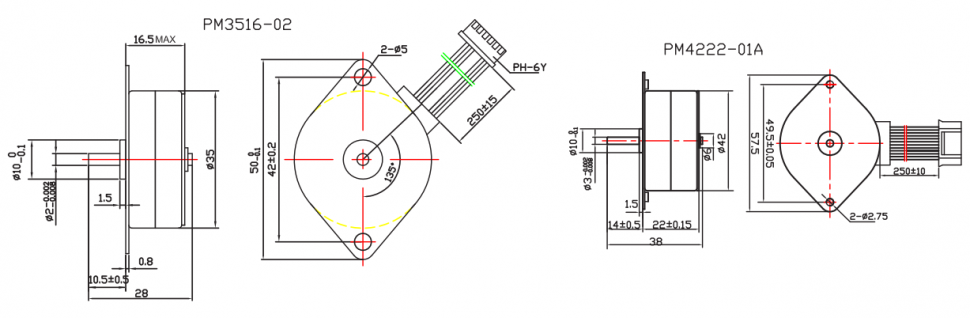

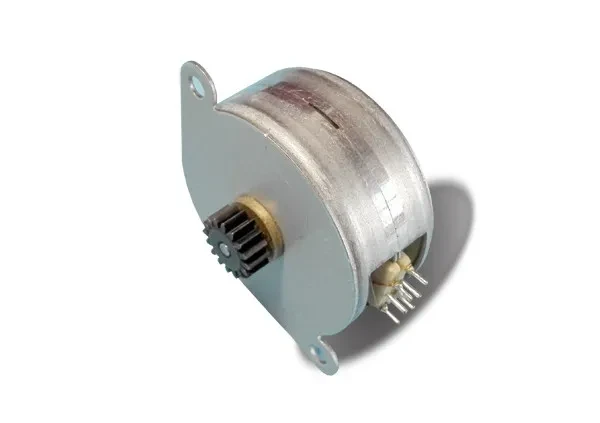

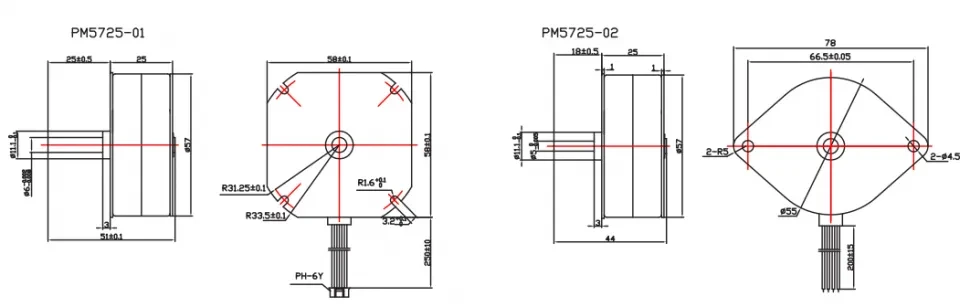

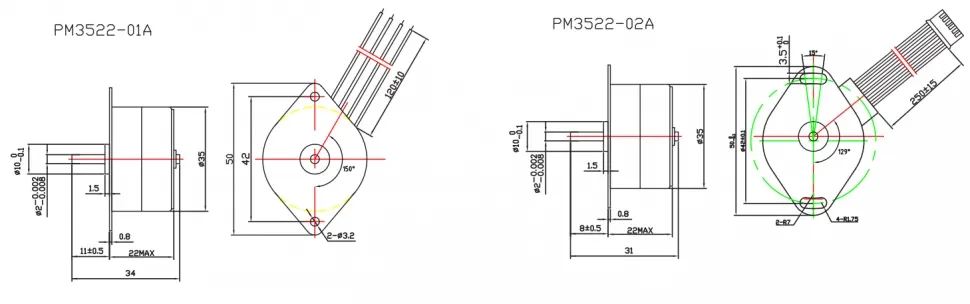

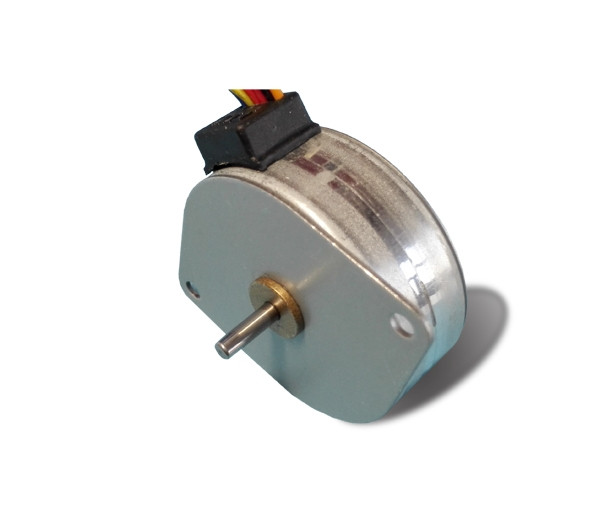

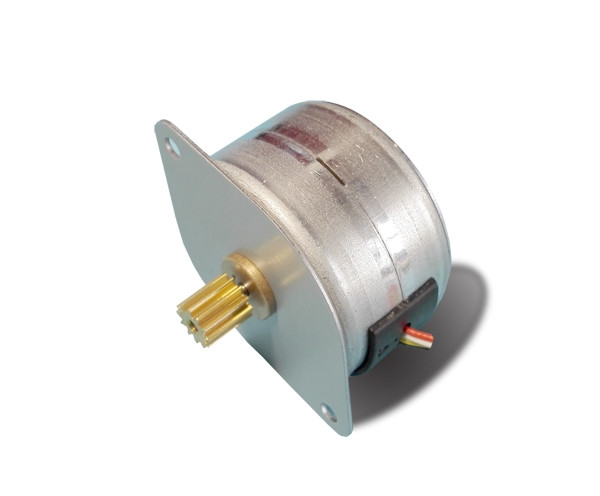

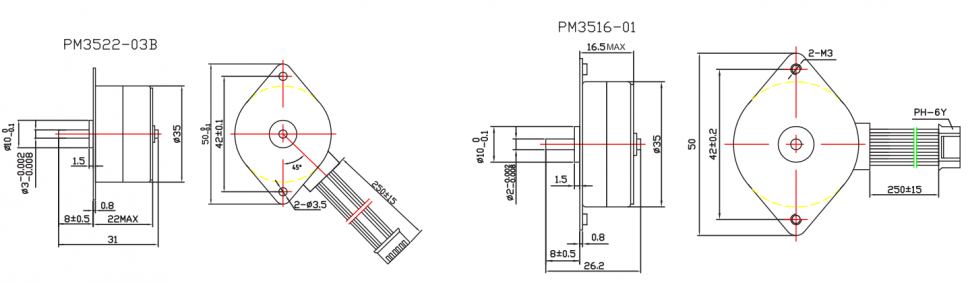

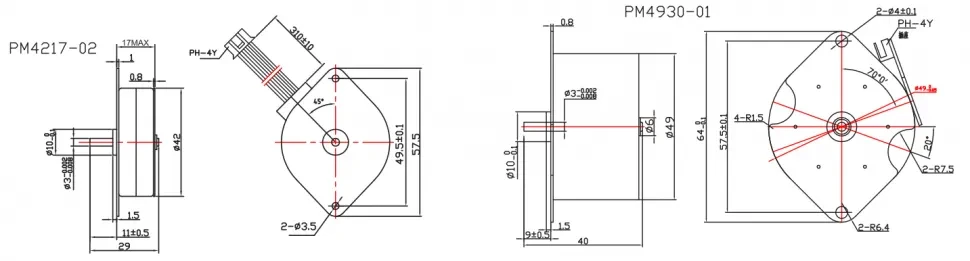

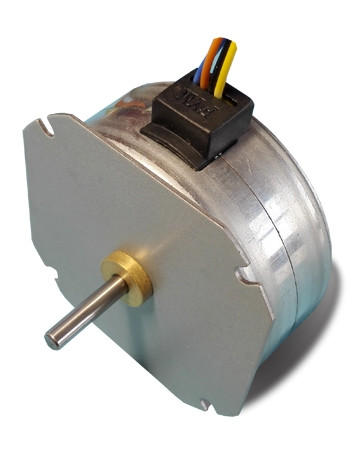

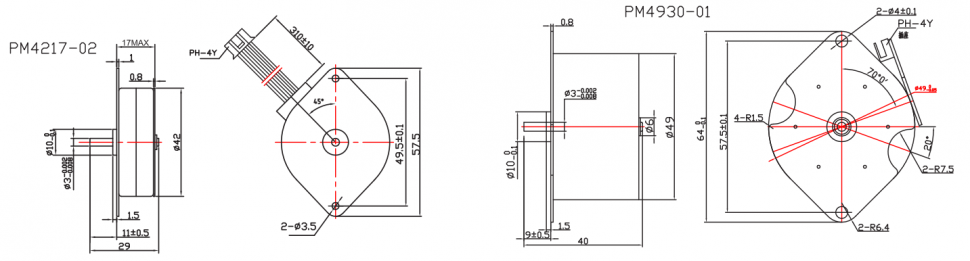

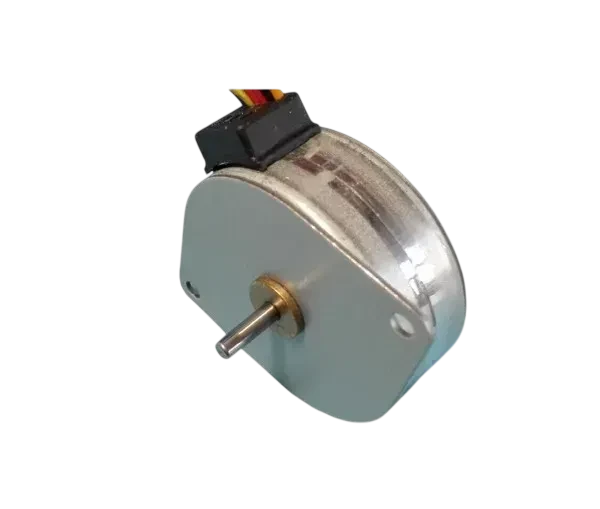

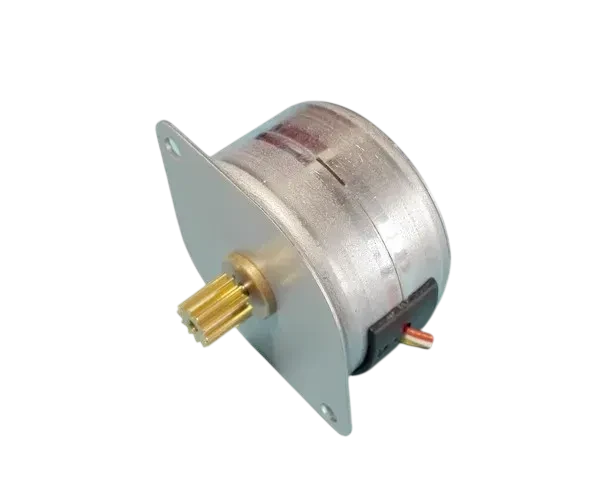

PM35/42/49/57 - Шаговые двигатели с постоянными магнитами

Технические характеристики

Характеристика Значение
Точность угла шага ±8%
Точность сопротивления ±10%
Точность измерения индуктивности ±20%
Повышение температуры 80°C
Температура окружающей среды -20°C~+50°C
Сопротивление изоляции 100MОм, 500VDC
Диэлектрическая прочность 500VAC / 1s
Радиальный люфт 0.06
Осевой люфт 0.08

Стандартные модели

Характеристика Модель
PM3522-01A PM3522-02A PM3522-01B PM3522-02B PM3522-03B PM3516-01 PM3516-02 PM4222-01A PM4222-02A PM4222-01B PM4222-02B PM4217-01 PM4217-02 PM4930-01 PM5725-01 PM5725-02
Угол шага 15 15 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5
Количество фаз 2 4 4 2 2 4 2 4 2 2 4 4 2 2 4 2
Напряжение (В) 5 5 5 5 12 12 5 12 4.2 12 5 12 5 5 12 5.6
Ток (А) 0.46 0.46 0.862 0.5 0.2 0.255 0.42 0.8 0.6 0.13 0.81 0.24 0.59 0.9 0.6 0.625
Сопротивление (Ом) 11 11 5.8 10 608 47 12 15 7 95 6.2 50 8.6 5.5 21 9
Удерживающий крутящий момент (г.см) 335 300 550 550 550 300 350 800 800 550 600 600 500 1700 1500 1200
Крутящий момент фиксатора (г.см) 125 125 125 125 125 65 75 210 210 100 110 90 100 350 425 425
Инерция ротора (г...см²) 7.5 7.5 7.5 7.5 7.5 7.5 7.5 9.6 9.6 7.5 7.5 9.6 9.6 <14.5 <12.5 <12.5

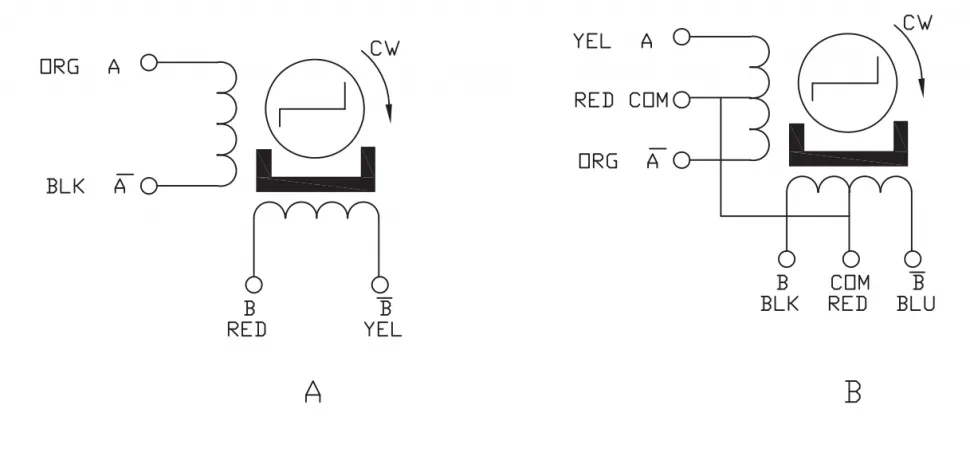

Схема электропроводки A B B A A B A B A A B B A - B A

PM3522-01A

Угол шага 15
Количество фаз 2
Напряжение (В) 5
Ток (А) 0.46
Сопротивление (Ом) 11
Удерживающий крутящий момент (г.см) 335
Крутящий момент фиксатора (г.см) 125
Инерция ротора (г...см²) 7.5
Схема электропроводки A

PM3522-02A

Угол шага 15
Количество фаз 4
Напряжение (В) 5
Ток (А) 0.46
Сопротивление (Ом) 11
Удерживающий крутящий момент (г.см) 300
Крутящий момент фиксатора (г.см) 125
Инерция ротора (г...см²) 7.5
Схема электропроводки B

PM3522-01B

Угол шага 7.5
Количество фаз 4
Напряжение (В) 5
Ток (А) 0.862
Сопротивление (Ом) 5.8
Удерживающий крутящий момент (г.см) 550
Крутящий момент фиксатора (г.см) 125
Инерция ротора (г...см²) 7.5
Схема электропроводки B

PM3522-02B

Угол шага 7.5
Количество фаз 2
Напряжение (В) 5
Ток (А) 0.5
Сопротивление (Ом) 10
Удерживающий крутящий момент (г.см) 550
Крутящий момент фиксатора (г.см) 125
Инерция ротора (г...см²) 7.5
Схема электропроводки A

PM3522-03B

Угол шага 7.5
Количество фаз 2
Напряжение (В) 12
Ток (А) 0.2
Сопротивление (Ом) 608
Удерживающий крутящий момент (г.см) 550
Крутящий момент фиксатора (г.см) 125
Инерция ротора (г...см²) 7.5
Схема электропроводки A

PM3516-01

Угол шага 7.5
Количество фаз 4
Напряжение (В) 12
Ток (А) 0.255
Сопротивление (Ом) 47
Удерживающий крутящий момент (г.см) 300
Крутящий момент фиксатора (г.см) 65
Инерция ротора (г...см²) 7.5
Схема электропроводки B

PM3516-02

Угол шага 7.5
Количество фаз 2
Напряжение (В) 5
Ток (А) 0.42
Сопротивление (Ом) 12
Удерживающий крутящий момент (г.см) 350
Крутящий момент фиксатора (г.см) 75
Инерция ротора (г...см²) 7.5
Схема электропроводки A

PM4222-01A

Угол шага 7.5
Количество фаз 4
Напряжение (В) 12
Ток (А) 0.8
Сопротивление (Ом) 15
Удерживающий крутящий момент (г.см) 800
Крутящий момент фиксатора (г.см) 210
Инерция ротора (г...см²) 9.6
Схема электропроводки B

PM4222-02A

Угол шага 7.5
Количество фаз 2
Напряжение (В) 4.2
Ток (А) 0.6
Сопротивление (Ом) 7
Удерживающий крутящий момент (г.см) 800
Крутящий момент фиксатора (г.см) 210
Инерция ротора (г...см²) 9.6
Схема электропроводки A

PM4222-01B

Угол шага 7.5
Количество фаз 2
Напряжение (В) 12
Ток (А) 0.13
Сопротивление (Ом) 95
Удерживающий крутящий момент (г.см) 550
Крутящий момент фиксатора (г.см) 100
Инерция ротора (г...см²) 7.5
Схема электропроводки A

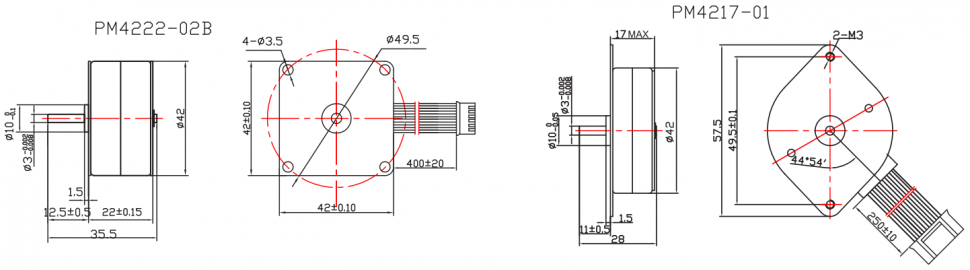

PM4222-02B

Угол шага 7.5
Количество фаз 4
Напряжение (В) 5
Ток (А) 0.81
Сопротивление (Ом) 6.2
Удерживающий крутящий момент (г.см) 600
Крутящий момент фиксатора (г.см) 110
Инерция ротора (г...см²) 7.5
Схема электропроводки B

PM4217-01

Угол шага 7.5
Количество фаз 4
Напряжение (В) 12
Ток (А) 0.24
Сопротивление (Ом) 50
Удерживающий крутящий момент (г.см) 600
Крутящий момент фиксатора (г.см) 90
Инерция ротора (г...см²) 9.6
Схема электропроводки B

PM4217-02

Угол шага 7.5
Количество фаз 2
Напряжение (В) 5
Ток (А) 0.59
Сопротивление (Ом) 8.6
Удерживающий крутящий момент (г.см) 500
Крутящий момент фиксатора (г.см) 100
Инерция ротора (г...см²) 9.6
Схема электропроводки A

PM4930-01

Угол шага 7.5
Количество фаз 2
Напряжение (В) 5
Ток (А) 0.9
Сопротивление (Ом) 5.5
Удерживающий крутящий момент (г.см) 1700
Крутящий момент фиксатора (г.см) 350
Инерция ротора (г...см²) <14.5
Схема электропроводки -

PM5725-01

Угол шага 7.5
Количество фаз 4
Напряжение (В) 12
Ток (А) 0.6
Сопротивление (Ом) 21
Удерживающий крутящий момент (г.см) 1500
Крутящий момент фиксатора (г.см) 425
Инерция ротора (г...см²) <12.5
Схема электропроводки B

PM5725-02

Угол шага 7.5
Количество фаз 2
Напряжение (В) 5.6
Ток (А) 0.625
Сопротивление (Ом) 9
Удерживающий крутящий момент (г.см) 1200
Крутящий момент фиксатора (г.см) 425
Инерция ротора (г...см²) <12.5
Схема электропроводки A
