Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Общее описание

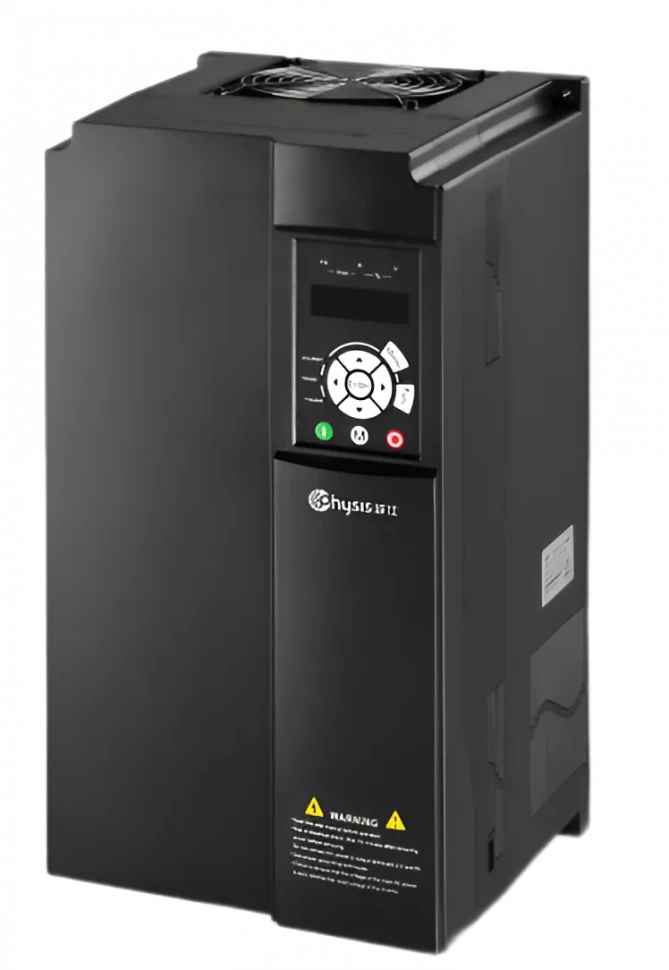

Модель PH300-43F представляет собой сервопривод серии PH300. Ключевые технические параметры включают номинальную выходную мощность до 450 кВт, высокий номинальный выходной ток до 790 А и широкий входной диапазон питания 380~480 В перем. тока ±10%.
Конструктивные особенности привода обеспечивают его высокую надежность и точность управления: встроенный тормозной блок, поддержка векторного управления с обратной связью (FVC) и широкий диапазон регулировки скорости (1:1000). Наличие встроенных протоколов связи (Modbus, CAN Open), расширенные программируемые входы/выходы и комплексные защитные функции позволяют адаптировать привод для широкого спектра промышленных задач.
| PH300-43F | 007 | 011 | 015 | 018 | 022 | 030 | 037 | 045 | 055 | 075 | 090 | 110 | 132 | 160 | 185 | 200 | 220 | 250 | 280 | 315 | 355 | 400 | 450 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная выходная мощность (кВт) | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 200 | 220 | 250 | 280 | 315 | 355 | 400 | 450 | |
| Номинальный выходной ток (A) | 17 | 25 | 32 | 37 | 45 | 60 | 75 | 90 | 110 | 150 | 176 | 210 | 253 | 300 | 340 | 380 | 420 | 470 | 520 | 600 | 640 | 690 | 790 | |
| Версия A | Номинальный входной ток (A) | 20 | 30 | 37 | 42 | 51 | 67 | 82 | 99 | 115 | 157 | 183 | 214 | 256 | 307 | 350 | 385 | 430 | 468 | 525 | 610 | 665 | 700 | 800 |
| Масса (кг) | 4.5 | 4.5 | 5 | 5 | 5.2 | 9.9 | 10 | 20.5 | 21 | 29 | 29.5 | 30 | 55 | 56.5 | / | / | / | / | / | / | / | / | / | |
| Размер | B | C | D | E | F | / | / | / | / | / | / | / | / | / | ||||||||||
| Габариты: Ш×В×Г (мм) | 151.0 × 332.0 × 183.0 | 217.0 × 400.0 × 216.0 | 300.0 × 440.0 × 240.0 | 275.0 × 590.0 × 310.0 | 400.0 × 675.0 × 310.0 | / | / | / | / | / | / | / | / | / | ||||||||||
| Версия B | Номинальный входной ток (A) | / | / | / | / | / | / | / | 89 | 106 | 139 | 164 | 196 | 240 | 287 | 330 | 368 | 405 | 455 | 505 | 580 | 620 | 670 | 765 |
| Масса (кг) | / | / | 29.5 | 30 | 33.5 | 48.5 | 49 | 96.5 | 97 | 118 | 118.5 | 118.5 | 148 | 125 | 127.5 | 173.5 | 175.5 | 178.5 | ||||||
| Размеры | / | / | C1 | D1 | E1 | F1 | G1 | H1 | I1 | J1 | ||||||||||||||
| Габариты: Ш×В×Г (мм) | / | / | 300.0 × 500.0 × 253.0 | *1 | 338.0 × 550.0 × 300.0 | 400.0 × 872.0 × 310.0 | 300.0 × 1445.0 × 500.0 | *2 | 325.0 × 1495.0 × 545.0 | 325.0 × 1720.0 × 545.0 | ||||||||||||||
| Тормозной блок | Встроенный тормозной блок | Без внутреннего тормозного блока, необходимо приобрести отдельно | ||||||||||||||||||||||
| DC-реактор | Без встроенного DC-реактора | Версия A без встроенного / Версия B со встроенным DC-реактором | Встроенный DC-реактор | |||||||||||||||||||||
| Входное питание | Трехфазное питание 380В перем. тока~480В перем. тока±10% 50Гц/60Гц | |||||||||||||||||||||||
| Выходной диапазон частот | 0~599Гц | |||||||||||||||||||||||
| Параметр | Описание |
|---|---|
| Максимальная частота | 0 ~ 59 Гц |
| Частота ШИМ | Автоматическая регулировка частоты ШИМ 1кГц~12кГц в зависимости от характеристик нагрузки |
| Разрешение входной частоты | Цифровая установка: 0.01 Гц Аналоговая установка: макс. частота 0.02 кГц |
| Способ управления | Векторное управление с обратной связью |
| Пусковой момент | 0 Гц / 180% |
| Диапазон регулирования скорости | 1 : 1000 (FVC) |
| Точность стабилизации скорости | ±0.02% (FVC) |
| Точность управления моментом | ±5% (FVC) |
| Перегрузочная способность | 150% от номинального тока в течение 60 с; 180% от номинального тока в течение 3 с |
| Кривая разгона/торможения | Линейная или S-образная кривая, 4 вида времени разгона и торможения, диапазон времени разгона/торможения: 0.0с~6500.0с |
| Протокол связи | Modbus / CAN Open |
| Команда управления | С панели оператора, с управляющих клемм, через последовательный порт, возможность переключения между способами |
| Задание частоты | Несколько способов задания: цифровое, аналоговое по напряжению, аналоговое по току, импульсное, через последовательный порт, возможность переключения между способами |
| Функция быстрого ограничения тока | Предотвращение неисправностей по перегрузке, защита приводов для обеспечения нормальной работы |
| Поддержка различных энкодеров | Поддерживаются дифференциальные энкодеры, с открытым коллектором, резольверы и др. (опциональная плата) |
| Управление при перегрузке/перенапряжении | Автоматическое ограничение тока и напряжения во время работы, предотвращение частых срабатываний защит из-за перенапряжения/перегрузки по току |
| Параметр | Описание |
|---|---|
| Входные клеммы | 3 аналоговых входных клеммы: 2 поддерживают только сигналы напряжения ±10В, 1 поддерживает сигналы напряжения ±10В или тока 0~20мА 1 входная клемма защиты двигателя от перегрева, поддерживает PTC130, PTC150 |
| Выходные клеммы | Стандартные: 3 релейные выходные клеммы (1 нормально замкнутая, 2 нормально разомкнутые) 2 аналоговые выходные клеммы, поддерживают выход тока 0~20мА или напряжения 0~10В |
| Защиты | Защита от обрыва фазы на выходе |
| Защита от мгновенной перегрузки по току | |
| Защита от перенапряжения | |
| Защита от пониженного напряжения | |
| Защита от перегрева | |
| Останов привода при 150% номинального тока в течение 60 с или при 180% номинального тока в течение 3 с | |
| Останов привода при превышении 250% номинального тока | |
| Защита от межфазного короткого замыкания на выходе; Защита от замыкания фазы на землю на выходе |

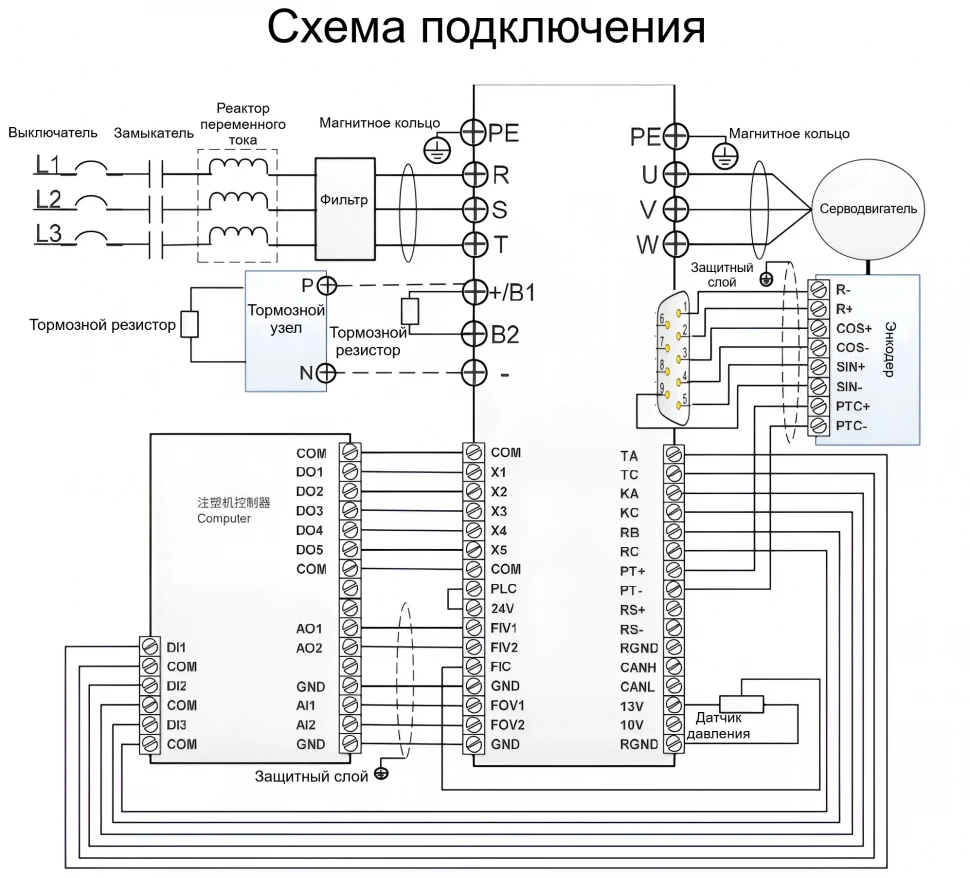

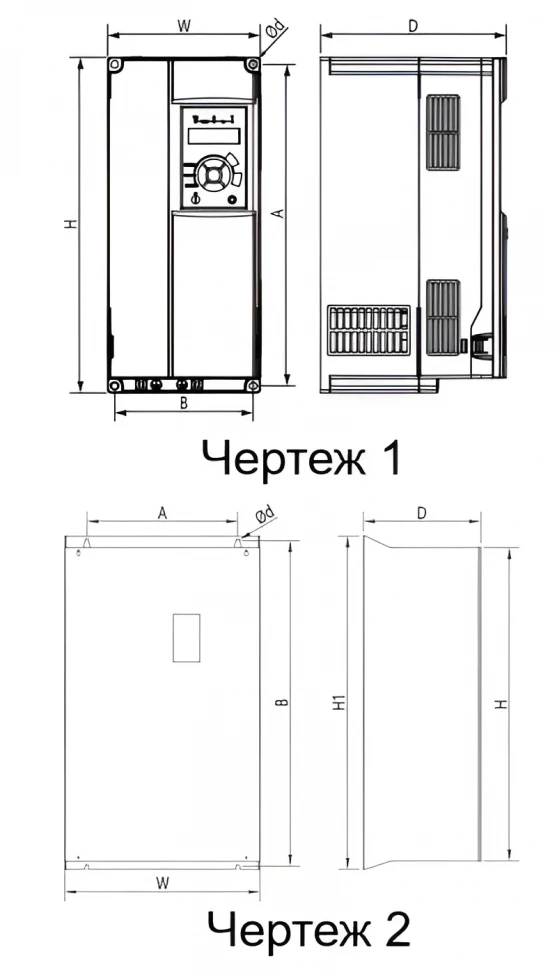

Размеры
| Версия | Типоразмер | Модель привода | W | H | D | A | B | Ød | H1 | Примечания | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Версия A | B | PH300.007.43ARMF | PH300.011.43ARMF | 151 | 332 | 183 | 318 | 137 | 7 | --- | Смотрите чертеж 1 |
| PH300.015.43ARMF | PH300.018.43ARMF | ||||||||||
| PH300.022.43ARMF | PH300.007.23ARMF | ||||||||||
| PH300.011.23ARMF | |||||||||||
| C | PH300.030.43ARMF | PH300.037.43ARMF | 217 | 400 | 216 | 385 | 202 | 7 | --- | ||
| PH300.015.23ARMF | PH300.018.23ARMF | ||||||||||
| D | PH300.045.43ARMF | PH300.055.43ARMF | 300 | 440 | 240 | 200 | 455 | 9 | 470 | Смотрите чертеж 2 | |
| PH300.022.23ARMF | PH300.030.23ARMF | ||||||||||
| E | PH300.075.43ARMF | PH300.090.43ARMF | 275 | 590 | 310 | 200 | 612 | 9 | 630 | ||
| PH300.110.43ARMF | PH300.037.23ARMF | ||||||||||
| PH300.045.23ARMF | PH300.055.23ARMF | ||||||||||
| F | PH300.132.43ARMF | PH300.160.43ARMF | 400 | 675 | 310 | 320 | 695 | 11 | 715 | ||
| PH300.075.23ARMF | |||||||||||
| Версия B | C1 | PH300.045.43BRMF | PH300.055.43BRMF | 300 | 500 | 253 | 200 | 522 | 9 | 540 | |
| D1 | PH300.075.43BRMF | 338 | 546 | 257 | 270 | 560 | 9 | 576 | |||
| E1 | PH300.090.43BRMF | PH300.110.43BRMF | 338 | 550 | 300 | 270 | 564 | 9 | 580 | ||
| F1 | PH300.132.43BRMF | PH300.160.43BRMF | 400 | 872 | 310 | 320 | 895 | 11 | 915 | ||
