PH300-23ARMF - Сервоприводы серии PH300
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Общее описание

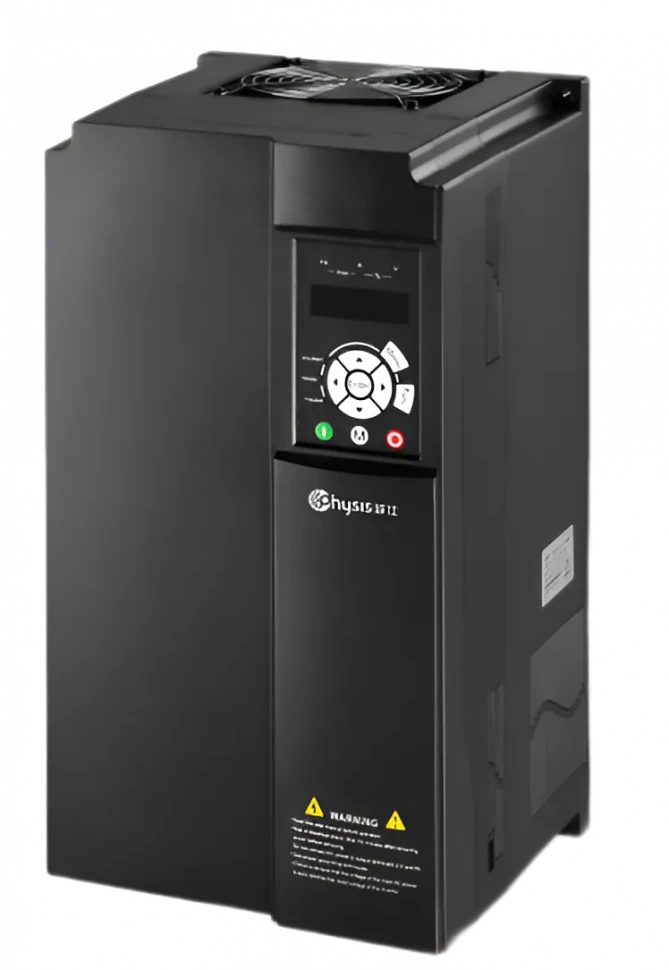

Модель PH300-23ARMF представляет собой сервопривод серии PH300. Ключевые технические параметры включают номинальную выходную мощность до 90 кВт, высокий номинальный выходной ток до 340 А и широкий входной диапазон питания 200~240 В перем. тока ±10%.
Конструктивные особенности привода обеспечивают его высокую надежность и точность управления: встроенный тормозной блок, поддержка векторного управления с обратной связью (FVC) и широкий диапазон регулировки скорости (1:1000). Наличие встроенных протоколов связи (Modbus, CAN Open), расширенные программируемые входы/выходы и комплексные защитные функции позволяют адаптировать привод для широкого спектра промышленных задач.

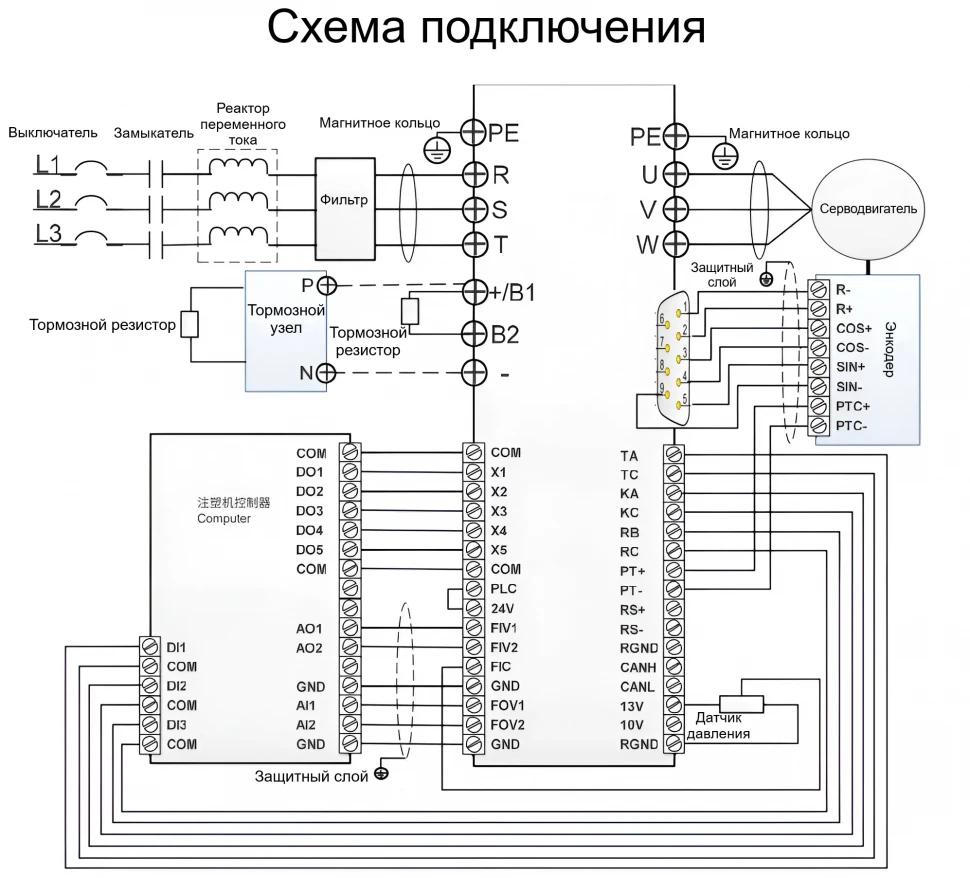

| PH300 23ARMF | 007 | 011 | 015 | 018 | 022 | 030 | 37 | 045 | 055 | 075 | 090 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная выходная мощность (кВт) | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 |
| Номинальный входной ток (А) | 37 | 51 | 67 | 82 | 99 | 115 | 157 | 183 | 214 | 307 | 350 |
| Номинальный выходной ток (А) | 32 | 45 | 60 | 75 | 90 | 110 | 152 | 176 | 210 | 304 | 340 |
| Масса (кг) | 4.5 | 4.7 | 5 | 5 | 20 | 20.5 | 28 | 28.5 | 29 | 55 | 91 |
| Размер | B | C | D | E | F | G | |||||
| Габариты: Ш×В×Г (мм) | 151.0 × 332.0 × 183.0 | 217.0 × 400.0 × 216.0 | 300.0 × 440.0 × 240.0 | 275.0 × 590.0 × 310.0 | 400.0 × 675.0 × 310.0 | 300.0 × 1445.0 × 500.0 | |||||
| Тормозной блок | Встроенный тормозной блок | ||||||||||
| DC-реактор | Без встроенного DC-реактора | ||||||||||
| Входное питание | 200В перем. тока~240В перем. тока±10% 50Гц/60Гц | ||||||||||
| Выходной диапазон частот | 0~599Гц | ||||||||||
| Параметр | Описание |
|---|---|
| Максимальная частота | 0 ~ 59 Гц |
| Частота ШИМ | Автоматическая регулировка частоты ШИМ 1кГц~12кГц в зависимости от характеристик нагрузки |
| Разрешение входной частоты | Цифровая установка: 0.01 Гц Аналоговая установка: макс. частота 0.02 кГц |
| Способ управления | Векторное управление с обратной связью |
| Пусковой момент | 0 Гц / 180% |
| Диапазон регулирования скорости | 1 : 1000 (FVC) |
| Точность стабилизации скорости | ±0.02% (FVC) |
| Точность управления моментом | ±5% (FVC) |
| Перегрузочная способность | 150% от номинального тока в течение 60 с; 180% от номинального тока в течение 3 с |
| Кривая разгона/торможения | Линейная или S-образная кривая, 4 вида времени разгона и торможения, диапазон времени разгона/торможения: 0.0с~6500.0с |
| Протокол связи | Modbus / CAN Open |
| Команда управления | С панели оператора, с управляющих клемм, через последовательный порт, возможность переключения между способами |
| Задание частоты | Несколько способов задания: цифровое, аналоговое по напряжению, аналоговое по току, импульсное, через последовательный порт, возможность переключения между способами |
| Функция быстрого ограничения тока | Предотвращение неисправностей по перегрузке, защита приводов для обеспечения нормальной работы |
| Поддержка различных энкодеров | Поддерживаются дифференциальные энкодеры, с открытым коллектором, резольверы и др. (опциональная плата) |
| Управление при перегрузке/перенапряжении | Автоматическое ограничение тока и напряжения во время работы, предотвращение частых срабатываний защит из-за перенапряжения/перегрузки по току |
| Параметр | Описание |
|---|---|
| Входные клеммы | 3 аналоговых входных клеммы: 2 поддерживают только сигналы напряжения ±10В, 1 поддерживает сигналы напряжения ±10В или тока 0~20мА 1 входная клемма защиты двигателя от перегрева, поддерживает PTC130, PTC150 |
| Выходные клеммы | Стандартные: 3 релейные выходные клеммы (1 нормально замкнутая, 2 нормально разомкнутые) 2 аналоговые выходные клеммы, поддерживают выход тока 0~20мА или напряжения 0~10В |
| Защиты | Защита от обрыва фазы на выходе |
| Защита от мгновенной перегрузки по току | |
| Защита от перенапряжения | |
| Защита от пониженного напряжения | |
| Защита от перегрева | |
| Останов привода при 150% номинального тока в течение 60 с или при 180% номинального тока в течение 3 с | |
| Останов привода при превышении 250% номинального тока | |
| Защита от межфазного короткого замыкания на выходе; Защита от замыкания фазы на землю на выходе |
Размеры
| Версия | Типоразмер | Модель привода | Габаритные размеры | Размеры для напольного монтажа | Размеры для настенного монтажа | Примечания | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | H | H1 | H2 | D | a1 | b1 | d1 | a2 | a3 | b2 | d2 | ||||

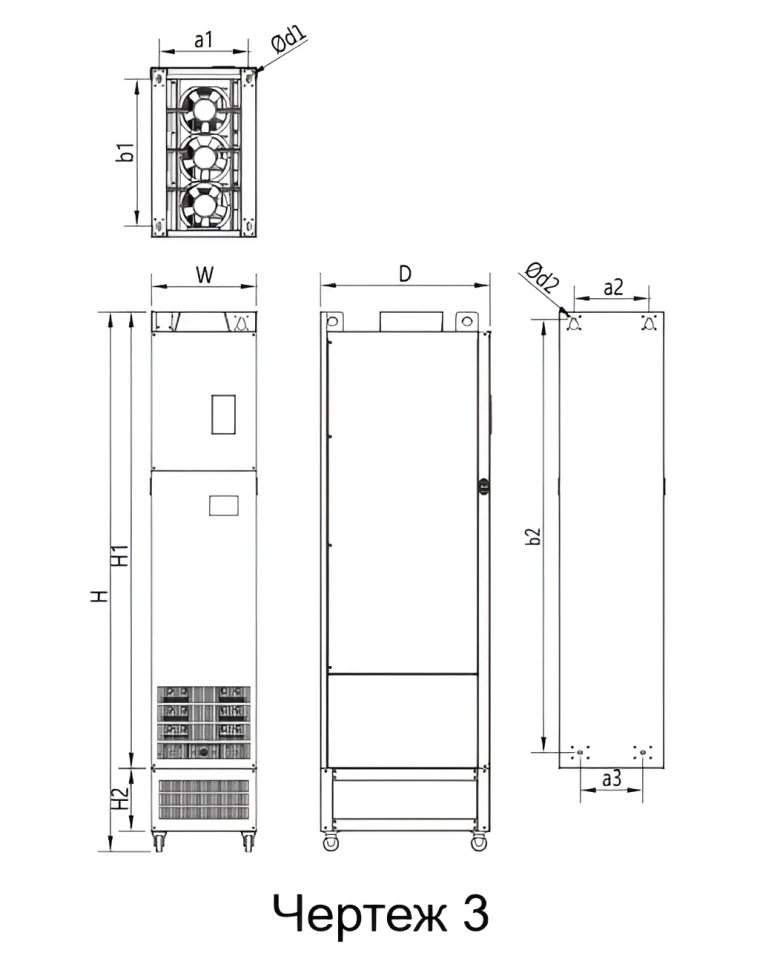

| Версия B | G1 | PH300.090.23BRMF | 300 | 1445 | 1180 | 200 | 500 | 250 | 430 | 14 | 220 | 150 | 1135 | 13 | Смотрите чертеж 3 |
| PH300.185.43BRMF | |||||||||||||||
| PH300.200.43BRMF | |||||||||||||||
| PH300.220.43BRMF | |||||||||||||||
| H1 | PH300.250.43BRMF | 330 | 1595 | 1330 | 200 | 545 | 280 | 475 | 14 | 220 | 185 | 1275 | 13 | ||
| I1 | PH300.280.43BRMF | 325 | 1495 | 1230 | 200 | 545 | 275 | 470 | 14 | 225 | 185 | 1175 | 14 | ||
| PH300.315.43BRMF | |||||||||||||||
| J1 | PH300.350.43BRMF | 335 | 1720 | 1455 | 200 | 545 | 285 | 470 | 14 | 240 | 200 | 1380 | 14 | ||
| PH300.400.43BRMF | |||||||||||||||
| PH300.450.43BRMF | |||||||||||||||
