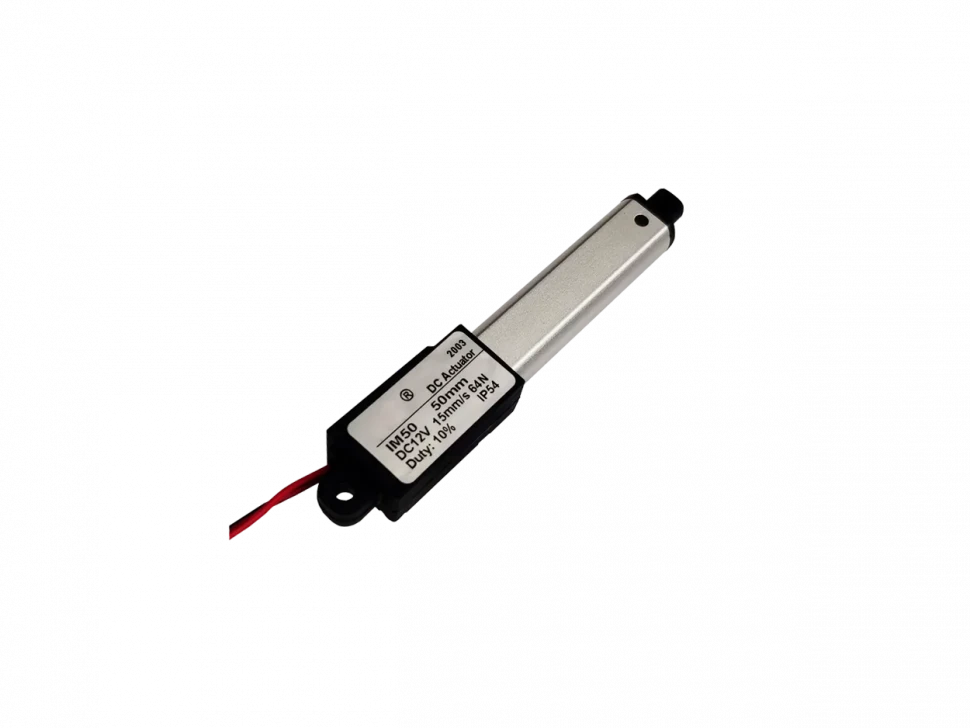

Миниатюрный линейный актуатор IM - Миниатюрные линейные актуаторы
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Sumotor |
| Напряжение (В) | 12 |
| Скорость без нагрузки (мм/с) | 15 |
| Номинальная скорость (об/мин) | 11 |
| Ток (А) | 0.23 |
| Усилие выталкивания (кг) | 6.4 |
| Cила самоблокировки (кг) | 8 |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| IM10 | IM30 | IM50 | IM100 | |
| Ход (мм) | 10.0 | 30.0 | 50.0 | 100.0 |
| Размеры (мм) | 75.0 × 20.0 × 15.0 | 95.0 × 20.0 × 15.0 | 115.0 × 20.0 × 15.0 | 165.0 × 20.0 × 15.0 |
| Шаг отверстия в втянутом состоянии (мм) | 65.0 | 85.0 | 105.0 | 155.0 |
| Шаг отверстия в вытянутом состоянии (мм) | 75.0 | 115.0 | 155.0 | 255.0 |
| Масса (кг) | 0.03 | 0.037 | 0.045 | 0.063 |
IM10
| Ход (мм) | 10.0 |
| Размеры (мм) | 75.0 × 20.0 × 15.0 |
| Шаг отверстия в втянутом состоянии (мм) | 65.0 |
| Шаг отверстия в вытянутом состоянии (мм) | 75.0 |
| Масса (кг) | 0.03 |
IM30
| Ход (мм) | 30.0 |
| Размеры (мм) | 95.0 × 20.0 × 15.0 |
| Шаг отверстия в втянутом состоянии (мм) | 85.0 |
| Шаг отверстия в вытянутом состоянии (мм) | 115.0 |
| Масса (кг) | 0.037 |
IM50
| Ход (мм) | 50.0 |
| Размеры (мм) | 115.0 × 20.0 × 15.0 |
| Шаг отверстия в втянутом состоянии (мм) | 105.0 |
| Шаг отверстия в вытянутом состоянии (мм) | 155.0 |
| Масса (кг) | 0.045 |
IM100
| Ход (мм) | 100.0 |
| Размеры (мм) | 165.0 × 20.0 × 15.0 |
| Шаг отверстия в втянутом состоянии (мм) | 155.0 |
| Шаг отверстия в вытянутом состоянии (мм) | 255.0 |
| Масса (кг) | 0.063 |
Общее описание
Миниатюрный линейный актуатор серии IM представляет собой компактное электромеханическое устройство для точного позиционирования. Ключевые технические параметры включают низкую потребляемую мощность около 2.8 Вт, выбор рабочего хода от 10 до 100 мм, питание от источника 12 В постоянного тока и скорость перемещения до 15 мм/с без нагрузки. Конструктивные особенности обеспечивают высокую плотность силы: актуатор развивает усилие выталкивания до 6.4 кг, обладает функцией самоблокировки с силой удержания 8 кг и отличается сверхмалыми габаритами, начиная от 75.0 x 20.0 x 15.0 мм, и массой от 30 грамм.
