Линейный актуатор тип H - Линейные актуаторы серии H

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Sumotor
Скорость без нагрузки (мм/с) 10
Скорость под нагрузкой 25 кг (мм/с) 8
Скорость под нагрузкой 75 кг (мм/с) 6
Напряжение (В) 24
Ток (А) 1 или 2

Стандартные модели

Характеристика Модель
H30 H50 H100 H150 H200 H300 H400 H500 H600
Ход (мм) 30.0 50.0 100.0 150 200.0 300.0 400.0 500 600

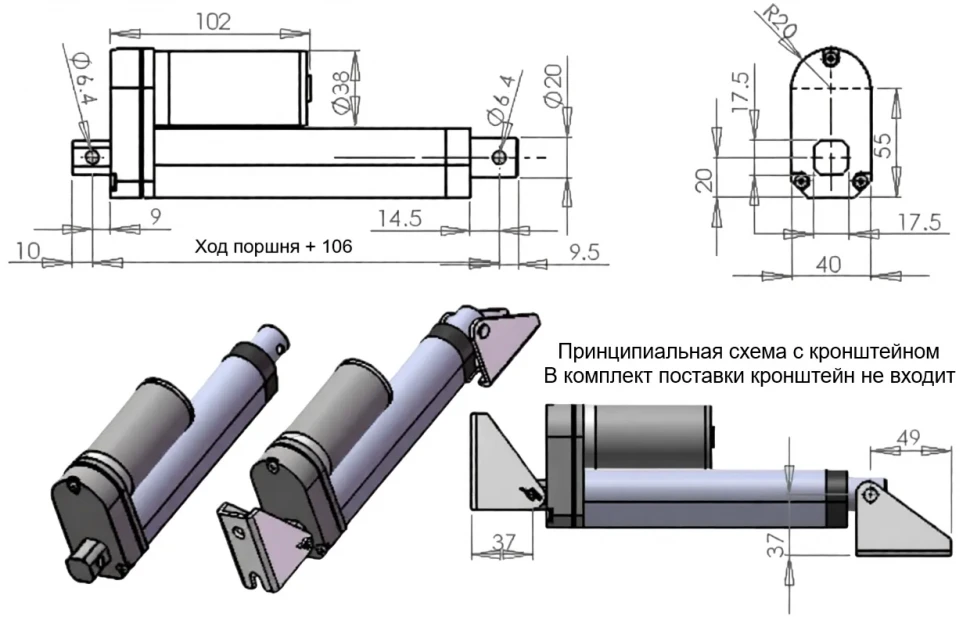

Размеры (мм) 150.0 × 40.0 × 75.0 170.0 × 40.0 × 75.0 220.0 × 40.0 × 75.0 270.0 × 40.0 × 75.0 320.0 × 40.0 × 75.0 420.0 × 40.0 × 75.0 520.0 × 40.0 × 75.0 620.0 × 40.0 × 75.0 720.0 × 40.0 × 75.0
Масса (кг) 0.8 0.8 0.9 1 1.1 1.2 1.4 1.6 1.8

H30

Ход (мм) 30.0
Размеры (мм) 150.0 × 40.0 × 75.0
Масса (кг) 0.8

H50

Ход (мм) 50.0
Размеры (мм) 170.0 × 40.0 × 75.0
Масса (кг) 0.8

H100

Ход (мм) 100.0
Размеры (мм) 220.0 × 40.0 × 75.0
Масса (кг) 0.9

H150

Ход (мм) 150
Размеры (мм) 270.0 × 40.0 × 75.0
Масса (кг) 1

H200

Ход (мм) 200.0
Размеры (мм) 320.0 × 40.0 × 75.0
Масса (кг) 1.1

H300

Ход (мм) 300.0
Размеры (мм) 420.0 × 40.0 × 75.0
Масса (кг) 1.2

H400

Ход (мм) 400.0
Размеры (мм) 520.0 × 40.0 × 75.0
Масса (кг) 1.4

H500

Ход (мм) 500
Размеры (мм) 620.0 × 40.0 × 75.0
Масса (кг) 1.6

H600

Ход (мм) 600
Размеры (мм) 720.0 × 40.0 × 75.0
Масса (кг) 1.8

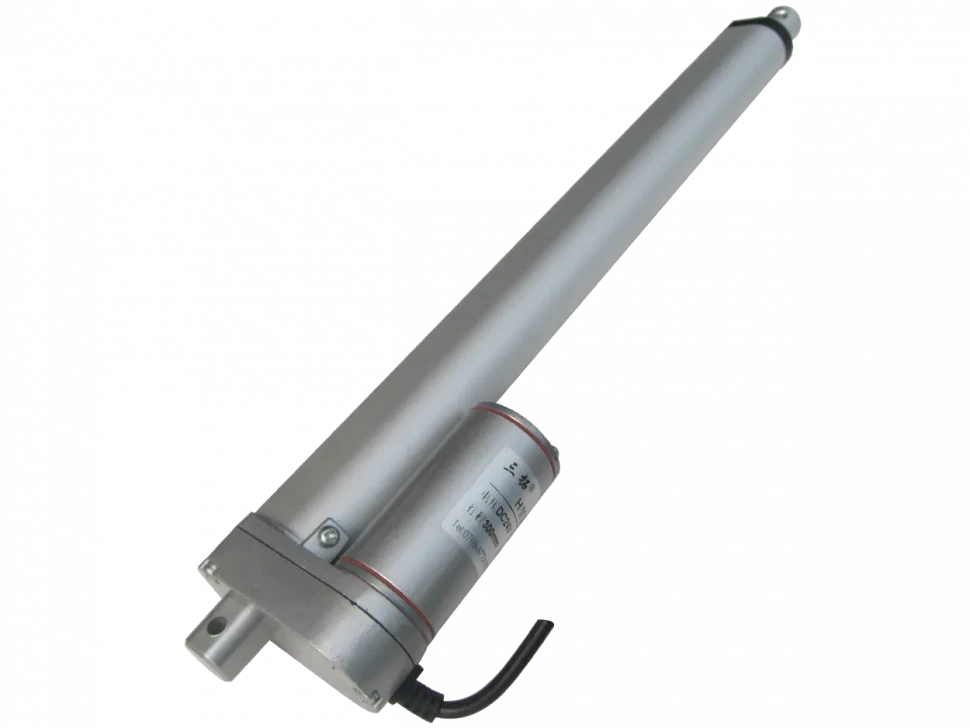

Линейный актуатор тип H

Линейный актуатор тип H - это привод высокой надежности и стабильности, созданный для работы со значительными нагрузками. Его ключевой особенностью является способность развивать скорость 10 мм/с без нагрузки, сохраняя эффективность 8 мм/с под нагрузкой в 25 кг и 6 мм/с под максимальной нагрузкой 75 кг. Оборудование питается от постоянного напряжения 24 В с потреблением тока 1 А или 2 А. Благодаря прямой и простой форме, обеспечивающей легкий монтаж, компактному сечению корпуса 40.0 x 75.0 мм и длине от 150.0 до 720.0 мм (в зависимости от хода 30.0 - 600.0 мм), эти актуаторы гарантируют стабильное усилие и долговечность даже в условиях высоких постоянных нагрузок.
