Стандартное состояние использования

1. Номинальное напряжение: 48 В постоянного тока

2. Диапазон рабочего напряжения: 24 – 60 В постоянного тока

3. Номинальная нагрузка (по часовой стрелке): 40 Нм

4. Направление работы: по часовой стрелке/против часовой стрелки от направления выходного вала

5. Положение использования: направление выходной оси горизонтальное или вертикальное

6. Стандартная рабочая температура: 25 ± 5 ℃

7. Диапазон рабочих температур: -20 ~ 50 ℃

8. Стандартная рабочая влажность: 65%

9. Диапазон влажности: 5 ~ 85%, без конденсации

10. Диапазон температур хранения: -30 ~ 70 ℃

11. Класс изоляции: класс B

Электрические характеристики

1. Скорость холостого хода: 410 об/мин ± 10%

2. Ток холостого хода: 0.5 А

3. Номинальная нагрузка: 6 Нм

4. Скорость холостого хода без нагрузки: 360 об/мин ± 10%

5. Номинальный ток фазы нагрузки (пик): 7 А (пик) ± 10%

6. Пиковая нагрузка: 17 Н·м

7. Максимальный ток фазы нагрузки (пик): 23 А (пик) ± 10%

8. Сопротивление изоляции/обмотка статора: постоянный ток 500 В переменного тока, 100 МОм

9. Высокое напряжение/статор и корпус: 600 В переменного тока, 1 с, 2 мА

10. Обратный потенциал двигателя: 0.096 В (ср. кв.)/тыс. об/мин ± 10%

11. Постоянная момента: 1.22 Н·м/ср. кв

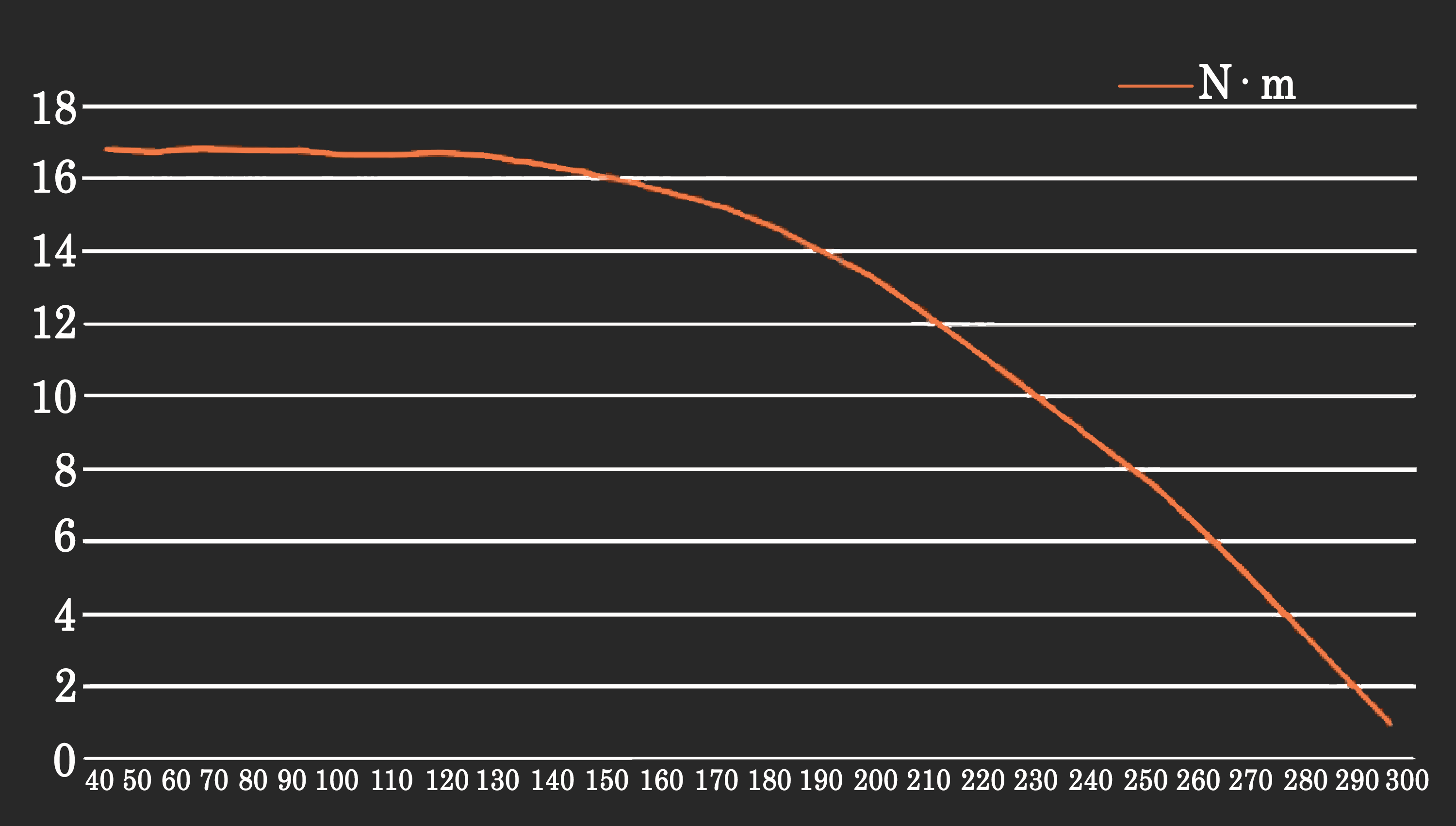

12. Кривая TN (36 В)

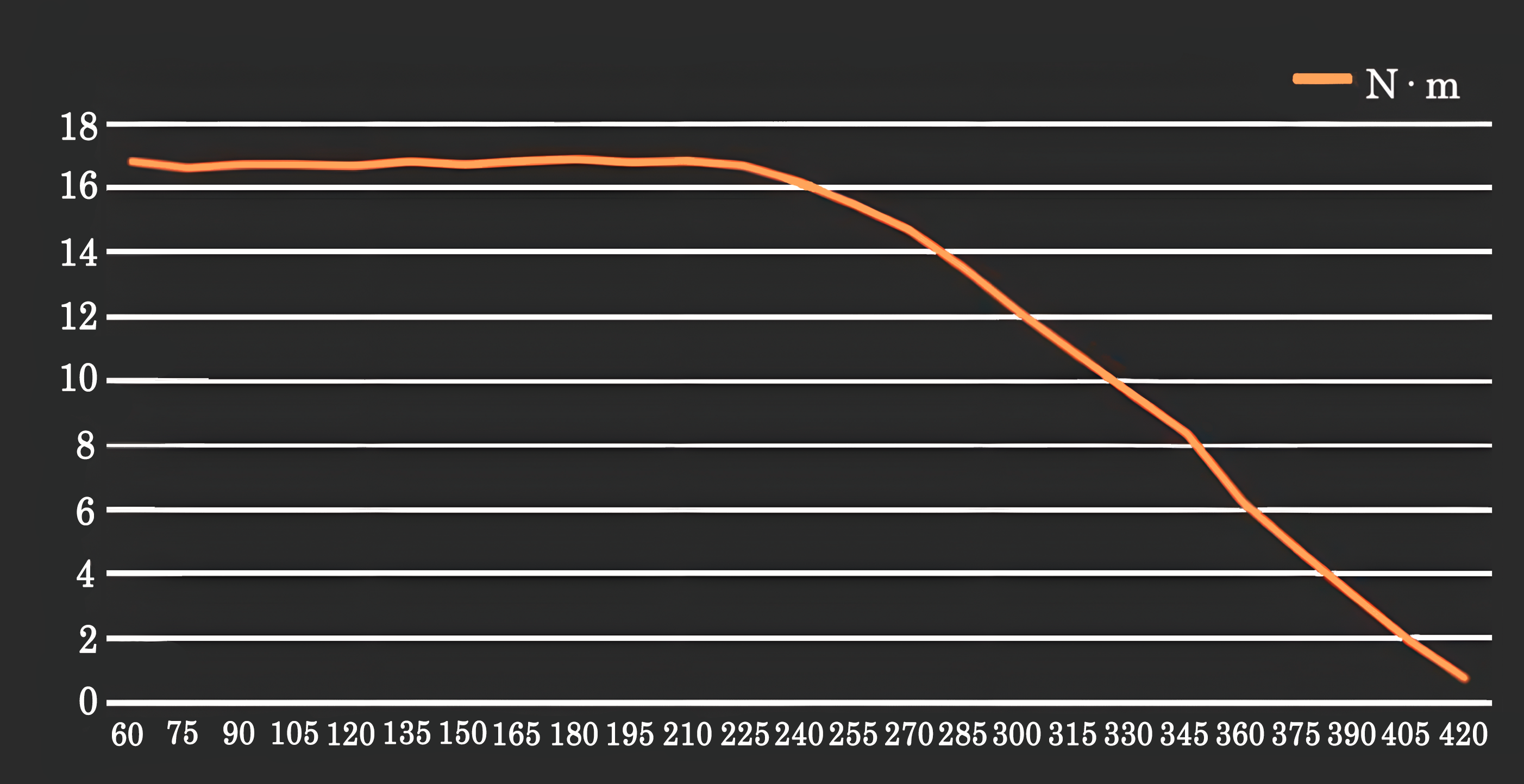

13. Кривая TN (48 В)

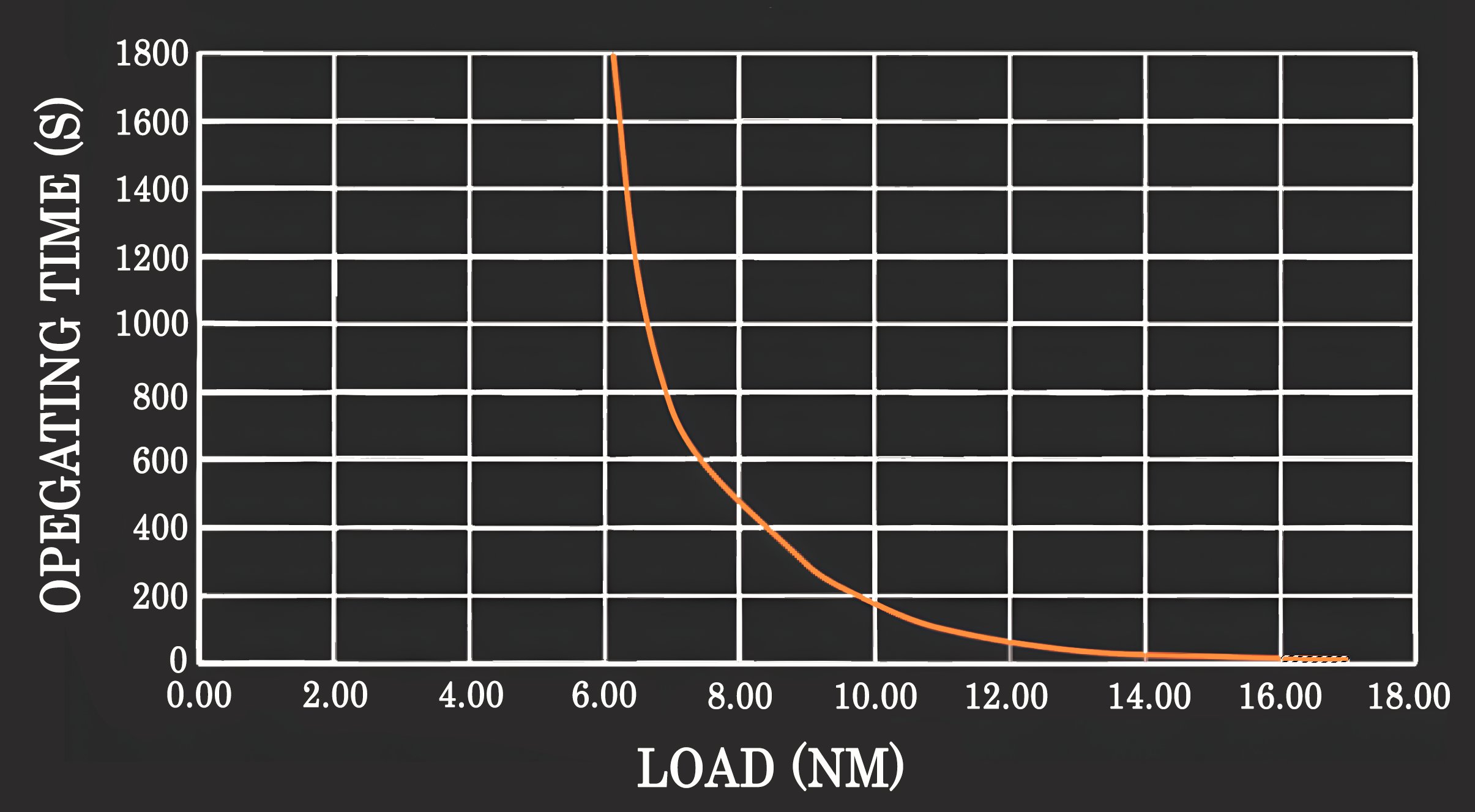

14. Максимальная кривая перегрузки

Условия испытания: Температура окружающей среды: 25 ℃

Предельная температура обмотки: 135 ℃ (это температура ограничения, фактическая температура составляет 180 градусов) Скорость: 24 об/мин

Тестовые данные

Рекомендуемая марка и модель интерфейса водителя

Основные устройства и характеристики
