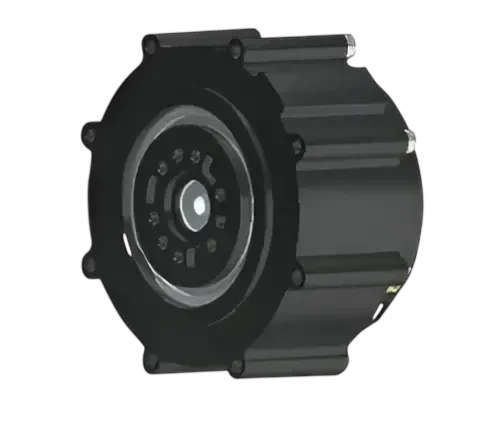

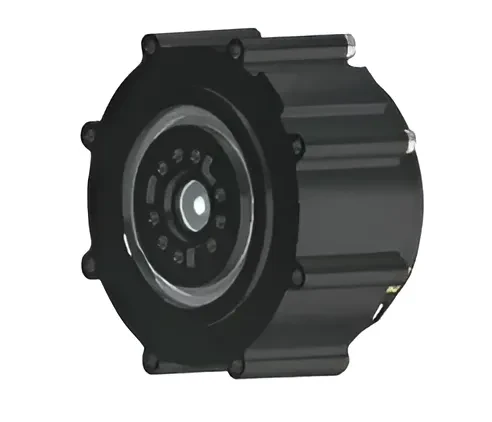

iSVD110C-48V-410-A14-001-EN - Модули планетарного шарнира

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Номинальное рабочее напряжение 48VDC
Максимально допустимое напряжение 60VDC
Номинальный рабочий фазный ток 12Apk
Максимально допустимый фазный ток 43Apk
Резервная мощность ≤40 мА
Скорость передачи данных по шине CAN 1 Мбит/с

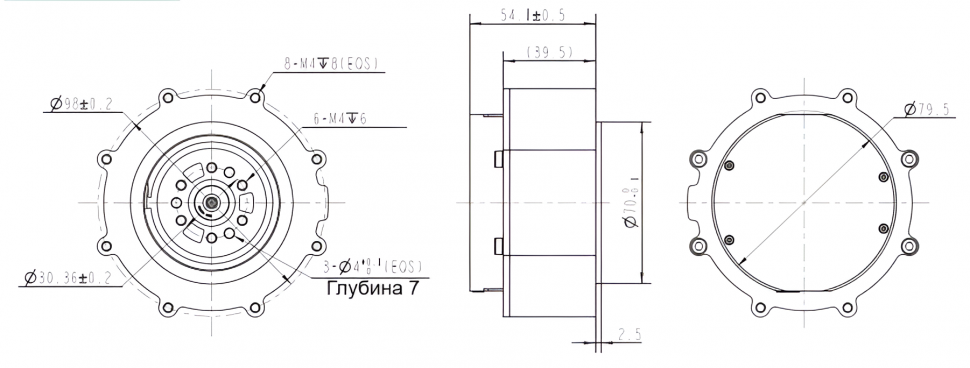

Размеры (мм) 70.0
Температура рабочей среды -20℃ до 50℃
Максимально допустимая температура платы управления 105℃
Разрешение кодера 14 бит

Стандартное состояние использования

1. Номинальное напряжение: 48 В постоянного тока

2. Диапазон рабочего напряжения: 24 - 60 В постоянного тока

3. Номинальная нагрузка (по часовой стрелке): 40 Нм

4. Направление работы: по часовой стрелке/против часовой стрелки от направления выходного вала

5. Положение использования: направление выходной оси горизонтальное или вертикальное

6. Стандартная рабочая температура: 25 ± 5 ℃ /p>

7. Диапазон рабочих температур: -20 ~ 50 ℃ /p>

8. Стандартная рабочая влажность: 65%

9. Диапазон влажности: 5 ~ 85%, без конденсации

10. Диапазон температур хранения: -30 ~ 70 ℃ /p>

11. Класс изоляции: класс B

Электрические характеристики

1. Скорость холостого хода: 200 об/мин ± 10%

2. Ток холостого хода: 2 А

3. Номинальная нагрузка: 20 Нм

4. Скорость холостого хода без нагрузки: 180 об/мин ± 10%

5. Номинальный ток фазы нагрузки (пик): 13 А (пик) ± 10%

6. Пиковая нагрузка: 60 Н·м

7. Максимальный ток фазы нагрузки (пик): 43 А (пик) ± 10%

8. Сопротивление изоляции/обмотка статора: постоянный ток 500 В переменного тока, 100 МОм

9. Высокое напряжение/статор и корпус: 600 В переменного тока, 1 с, 2 мА

10. Обратный потенциал двигателя: 17 В (ср. кв.)/тыс. об/мин ± 10%

11. Постоянная момента: 2.36 Н·м/ср. кв

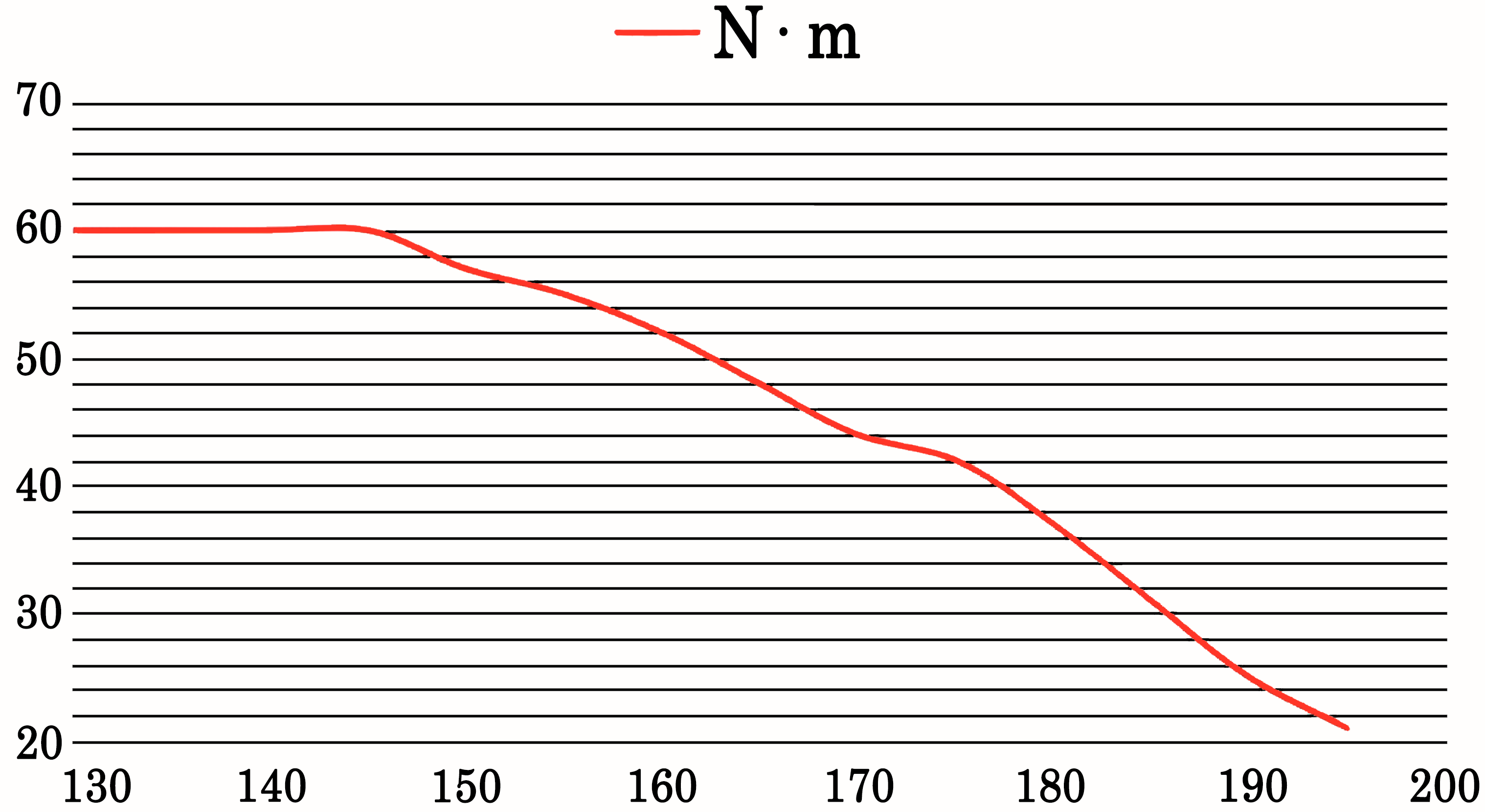

12. Кривая TN

Кривая TN

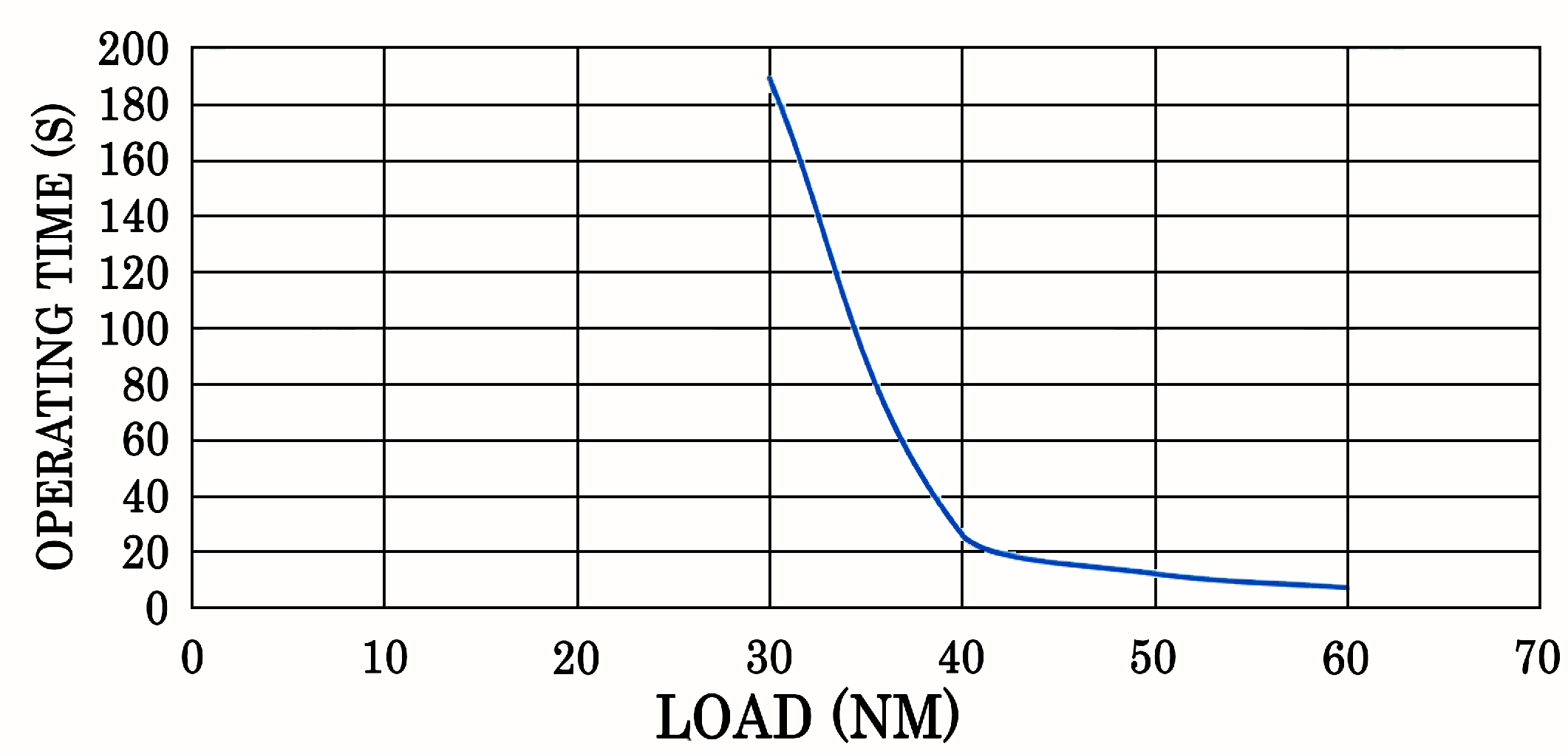

13. Максимальная кривая перегрузки

Условия испытания: Температура окружающей среды: 25 ℃

Предельная температура обмотки: 130 ℃ (это температура ограничения, фактическая температура составляет 180 градусов) Скорость: 24 об/мин

Максимальная кривая перегрузки

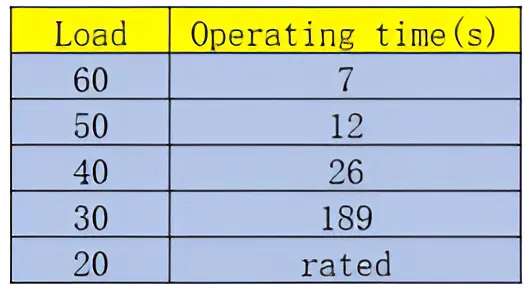

Тестовые данные

Тестовые данные

Рекомендуемая марка и модель интерфейса

Модель конца платы Производитель бренда Модель конца линии Производитель бренда
XT3 0 APW- M AMASS (Ams) XT30UW-F АМАСС (АМС)
GH1.25-2PWT Любой GH1.25-T Любой

Основные устройства и характеристики

Номер Элемент Технические характеристики Количество
1 Микроконтроллерный чип GD32F303RET6 1 шт.
2 Чип драйвера DRV8353SRTAT 1 шт.
3 Чип магнитного энкодера AS5047P 2 шт.
4 Термистор LTS00-104J395T19E010/ NCP18XH103F03RB 2 шт.
5 Мощность МОП ISC030N12NM6 12 шт.
