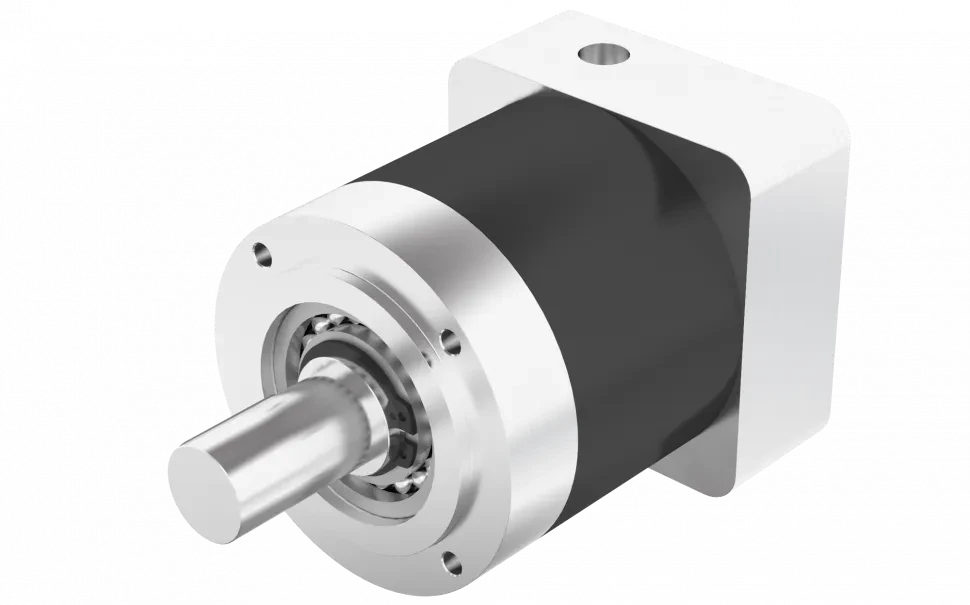

GYP80-T - Редукторы
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| GYP80-T Версия:20230525 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Параметры | Одноступенчатый | Двухступенчатый | ||||||||||||||
| Эффективность при полной нагрузке,около ≈ | 92% | 86% | ||||||||||||||
| Вес, примерно ≈ | 2.1 кг | 2.6 кг | ||||||||||||||
| Рекомендуемая скорость ввода | 3000 об/мин | |||||||||||||||
| Дизайн жизни | 10000ч | |||||||||||||||
| Положение установки | Любой | |||||||||||||||
| Класс защиты | IP54 | |||||||||||||||
| Рабочая температура | -15 ~ 90℃ | |||||||||||||||
| Шум (расстояние измерения = 100 см при входной скорости = 3000 об/мин) | ≤60 дБ | |||||||||||||||
| Люфт (номинальный выходной крутящий момент*2%) | ≤1° | |||||||||||||||
| Одноступенчатое соотношение |
Номинальный выходной крутящий момент (Нм) | Макс. выходной крутящий момент (Нм) | Макс. входная скорость | Момент инерции кг*мм2 |
|---|---|---|---|---|
| 3.33 | 40 | 80 | 3184 | 74.51 |
| 4.18 | 41 | 82
|
4342 | 64.96 |
| 4.89 | 42 | 84 | 5307 | 60.74 |
| 6.83 | 33 | 66 | 7000 | 28.17 |
| 8 | 32 | 64 | 7000 | 53.37 |
| 9.75 | 23 | 46 | 7000 | 51.86 |
| Двухступенчатое соотношение | Номинальный выходной крутящий момент (Нм) | Макс. выходной крутящий момент (Нм) | Макс. входная скорость | Момент инерции кг*мм2 |
|---|---|---|---|---|
| 11.11 | 42
|
84 | 3184 | 93.33 |
| 16.29 | 56 | 112 | 3184 | 92.09 |
| 20.44 | 57 | 114 | 4342 | 83.39 |
| 26.28 | 58 | 116 | 5307 | 77.8 |
| 30.75 | 67 | 134 | 7000 | 74.37 |
| 66.63 | 42 | 84 | 7000 | 71.35 |
| Грузоподъемность выходного вала | Сила | Скорость на выходе | Точка напряжения | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 об/мин | 300 об/мин | 1000 об/мин | ||||||||||||
| Радиальная сила при осевой силе = 0 Н | 970Н | 680Н | 455Н | Середина КЛЮЧА | ||||||||||
| Осевая сила при радиальной силе = 0 Н | 2950Н | 1800Н | 1055Н | По центру выходного вала | ||||||||||
