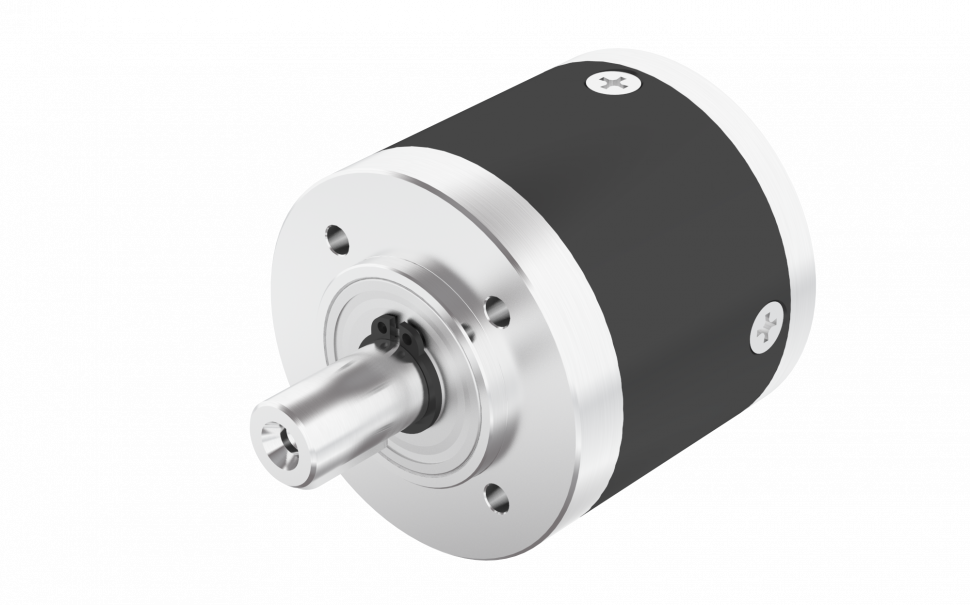

GYP56-S - Редукторы
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| GYP56-S | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Параметры | Одноступенчатый | Двухступенчатый | ||||||||||||||
| Эффективность при полной нагрузке,около ≈ | 92% | 85% | ||||||||||||||
| Вес, примерно ≈ | 0.5 кг | 0.8 кг | ||||||||||||||
| Рекомендуемая скорость ввода | 3500 об/мин | |||||||||||||||
| Дизайн жизни | 10000ч | |||||||||||||||
| Положение установки | Любой | |||||||||||||||
| Класс защиты | IP54 | |||||||||||||||
| Рабочая температура | -15 ~ 90℃ | |||||||||||||||
| Шум (расстояние измерения = 100 см при входной скорости = 3000 об/мин) | ≤55 дБ | |||||||||||||||
| Люфт (номинальный выходной крутящий момент*2%) | ≤30 угловых минут | |||||||||||||||
| Одноступенчатое соотношение |
Номинальный выходной крутящий момент (Нм) |
Макс. выходной крутящий момент (Нм) |
Макс. входная скорость (об/мин) |
Момент инерции кг*мм2 |
|---|---|---|---|---|
| 3.29 | 14.19 | 28.38 | 4658 | 15.06 |
| 3.94 | 14.68 | 29.36 | 5968 | 5.48 |
| 4.24 | 14.76 | 29.52
|
6589 | 4.67 |
| 5.09 | 15.28 | 30.56 | 8307 | 3.13 |
| 6.53 | 16.29 | 32.58 | 8988 | 2.6 |
| 7.71 | 16.58 | 33.16 | 10919 | 2.27 |
| 9.55 | 13.55 | 27.1 | 13000 | 4.30 |
| Двухступенчатое соотношение |
Номинальный выходной крутящий момент (Нм) |
Макс. выходной крутящий момент (Нм) |
Макс. входная скорость | Момент инерции кг*мм2 |
|---|---|---|---|---|
| 10.84 | 20.27 | 40.54 | 4658 | 8.7 |
| 15.51 | 22.01 | 44.02 | 5968 | 5.04 |
| 20.03 | 23.03 | 46.06 | 8307 | 3.81 |
| 25.71 | 23.13 | 46.26 | 8988 | 2.51 |
| 32.72 | 22.24 | 44.48 | 10919 | 2.19 |
| 42.63 | 26.38 | 52.76 | 8988 | 2.46 |
| 62.33 | 26.38 | 52.76 | 13000 | 1.87 |
| Грузоподъемность выходного вала | Сила | Скорость на выходе | Точка напряжения | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 об/мин | 300 об/мин | 1000 об/мин | ||||||||||||
| Радиальная сила при осевой силе = 0 Н | 515 | 355 | 240 | Середина КЛЮЧА | ||||||||||
| Осевая сила при радиальной силе = 0 Н | 1460 | 935 | 555 | По центру выходного вала | ||||||||||
