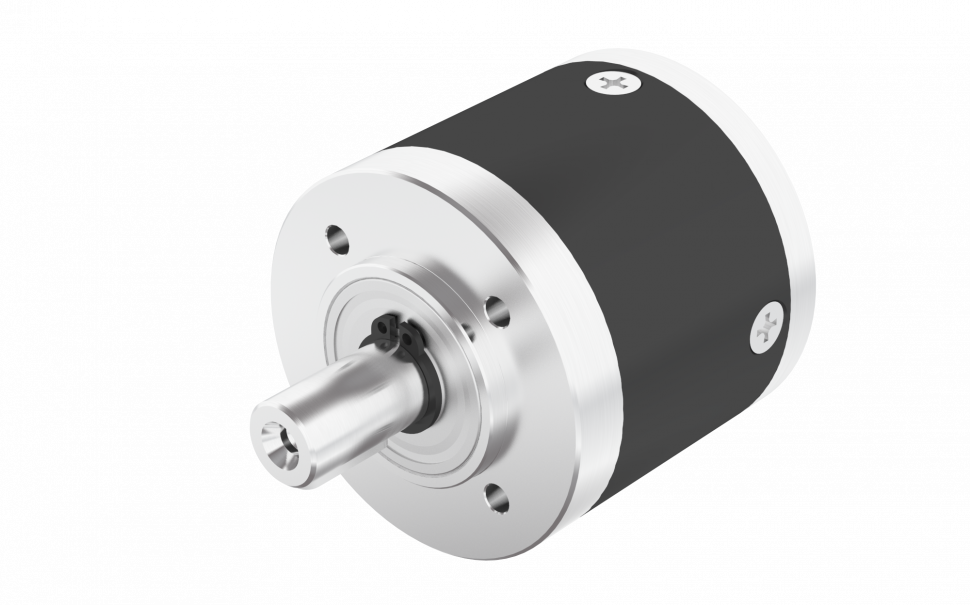

GYP56-N - Коробка передач
| GYP56-N Версия:20220721 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Параметры | Одноступенчатый | Двухступенчатый | ||||||||||||||
| Эффективность при полной нагрузке,около ≈ | 92% | 86% | ||||||||||||||
| Вес, примерно ≈ | 0.3 кг | 0.4 кг | ||||||||||||||
| Рекомендуемая скорость ввода | 3500 об/мин | |||||||||||||||
| Дизайн жизни | 5000ч | |||||||||||||||
| Положение установки | Любой | |||||||||||||||
| Класс защиты | IP54 | |||||||||||||||
| Рабочая температура | -15 ~ 50℃ | |||||||||||||||
| Шум (расстояние измерения = 100 см при входной скорости = 3000 об/мин) | ≤50 дБ | |||||||||||||||
| Люфт (номинальный выходной крутящий момент*2%) | ≤1° | |||||||||||||||
| Одноступенчатое соотношение |
Номинальный выходной крутящий момент (Нм) | Макс. выходной крутящий момент (Нм) | Макс. входная скорость | Момент инерции кг*мм2 |
|---|---|---|---|---|
| 3.24 | 2 | 6.09 | 4700 | 4.09 |
| 3.96 | 2 | 5.9
|
6050 | 2.08 |
| 5.37 | 1.7 | 5 | 8800 | 0.88 |
| 6.19 | 1.5 | 4.6 | 10100 | 0.63 |
| / | ||||
| Двухступенчатое соотношение | Номинальный выходной крутящий момент (Нм) | Макс. выходной крутящий момент (Нм) | Макс. входная скорость | Момент инерции кг*мм2 |
|---|---|---|---|---|
| 10.68 | 6.4
|
12.6 | 4700 | 4.20 |
| 15.61 | 7.4 | 15.1 | 6050 | 2.04 |
| 20.17 | 9.2 | 14.8 | 6050 | 1.97 |
| 25.88 | 11.8 | 19 | 6050 | 1.92 |
| 35.05 | 10.1 | 19 | 8800 | 0.8 |
| Грузоподъемность выходного вала | Сила | Скорость на выходе | Точка напряжения | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 об/мин | 300 об/мин | 1000 об/мин | ||||||||||||
| Радиальная сила при осевой силе = 0 Н | 515 | 355 | 240 | Середина КЛЮЧА | ||||||||||
| Осевая сила при радиальной силе = 0 Н | 1460 | 935 | 555 | По центру выходного вала | ||||||||||
