Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
Общее описание

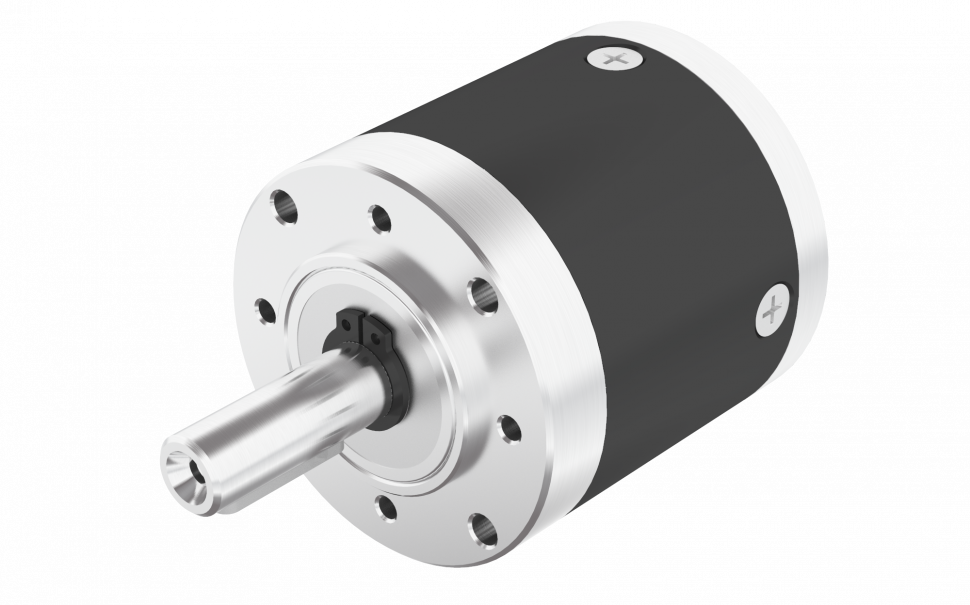

GYP42-S - редуктор, доступный в одно-, двух- и трехступенчатой конфигурациях с широким диапазоном передаточных чисел (от 3.93 до 250). Обладает высоким КПД (до 90% для одноступенчатой версии) и предназначен для работы с номинальным моментом до 30 Нм. Защита корпуса IP54 позволяет использовать в условиях повышенной запыленности и влажности. Редуктор рассчитан на длительный срок службы (10000 часов) и работает в температурном диапазоне от -15 до 90°C. Применяется в робототехнике, автоматизированном оборудовании, станках и других системах, требующих компактного и надежного редуктора с низким люфтом (≤1°) и низким уровнем шума (≤55 дБ).
| GYP42-S Версия:20220427 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Параметры | Одноступенчатый | Двухступенчатый | Трехступенчатый | |||||||||||||
| Эффективность при полной нагрузке,около ≈ | 90% | 85% | 78% | |||||||||||||
| Вес, примерно ≈ | 0.3 кг | 0.4 кг | 0.5 кг | |||||||||||||
| Рекомендуемая скорость ввода | 3000 об/мин | |||||||||||||||
| Дизайн жизни | 10000ч | |||||||||||||||
| Положение установки | Любой | |||||||||||||||
| Класс защиты | IP54 | |||||||||||||||
| Рабочая температура | -15 ~ 90℃ | |||||||||||||||
| Шум (расстояние измерения = 100 см при входной скорости = 3000 об/мин) | ≤55 дБ | |||||||||||||||
| Люфт (номинальный выходной крутящий момент*2%) | ≤1° | |||||||||||||||
| Одноступенчатое
соотношение |
Номинальный выходной крутящий момент
(Нм) |
Макс. выходной крутящий момент
(Нм) |
Макс. входная скорость
(об/мин) |
Момент инерции
кг*мм2 |
|---|---|---|---|---|
| 3.93 | 6.5 | 13 | 8236 | 1.23 |
| 4.27 | 6.5 | 13 | 9187 | 1.05 |
| 5.25 | 6.9 | 13.8 | 11943 | 0.78 |
| 6 | 7.0 | 14 | 14050 | 0.67 |
| 7.07 | 7.3 | 14.6 | 17061 | 0.56 |
| 8.73 | 7.0 | 14 | 18000 | 0.46 |
| Двухступенчатое
соотношение |
Номинальный выходной крутящий момент
(Нм) |
Макс. выходной крутящий момент
(Нм) |
Макс. входная скорость | Момент инерции
кг*мм2 |
|---|---|---|---|---|
| 15.45 | 9.1 | 18.2 | 8236 | 1.26 |
| 20.64 | 9.4 | 18.8 | 11943 | 0.44 |
| 25.62 | 8.6 | 17.2 | 14050 | 0.67 |
| 45.82 | 12.2 | 24.4 | 18000 | 0.46 |
| / | ||||
| Трехступенчатое
соотношение |
Номинальный выходной крутящий момент
(Нм) |
Макс. выходной крутящий момент
(Нм) |
Макс. входная скорость | Момент инерции
кг*мм2 |
|---|---|---|---|---|
| 100 (95.688) | 12.2 | 24.4 | 8236 | 0.71 |
| 250 (240.545) | 30 | 18.8 | 11943 | 0.43 |
| / | ||||
| Грузоподъемность выходного вала | Сила | Скорость на выходе | Точка напряжения | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 об/мин | 300 об/мин | 1000 об/мин | ||||||||||||
| Радиальная сила при осевой силе = 0 Н | 305 | 210 | 140 | Середина КЛЮЧА | ||||||||||
| Осевая сила при радиальной силе = 0 Н | 890 | 575 | 340 | По центру выходного вала | ||||||||||
