GM5-2 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 75.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 79.6 |
| Вес статора (кг) | 22 |
| Вес ротора (кг) | 8.5 |
| Вес двигателя (кг) | 30.5 |
| Сопротивление фазы (Ом) | 7.4 |
| Индуктивность фазы (мГн) | 77 |
| Постоянная крутящего момента (Н·м/А) | 38.9 |
| Постоянная противо-ЭДС (V/RPM) | 2.35 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 82 |
| Номинальный крутящий момент (Н·м) | 116 |
| Ток двигателя (А) | 3.18 |
| Потребляемая мощность (Вт) | 1168 |
| Выходная мощность (Вт) | 996 |
| Суммарные потери (Вт) | 172 |
| Потери в меди (Вт) | 155 |
| Потери в стали (Вт) | 17 |
| КПД (%) | 85 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |

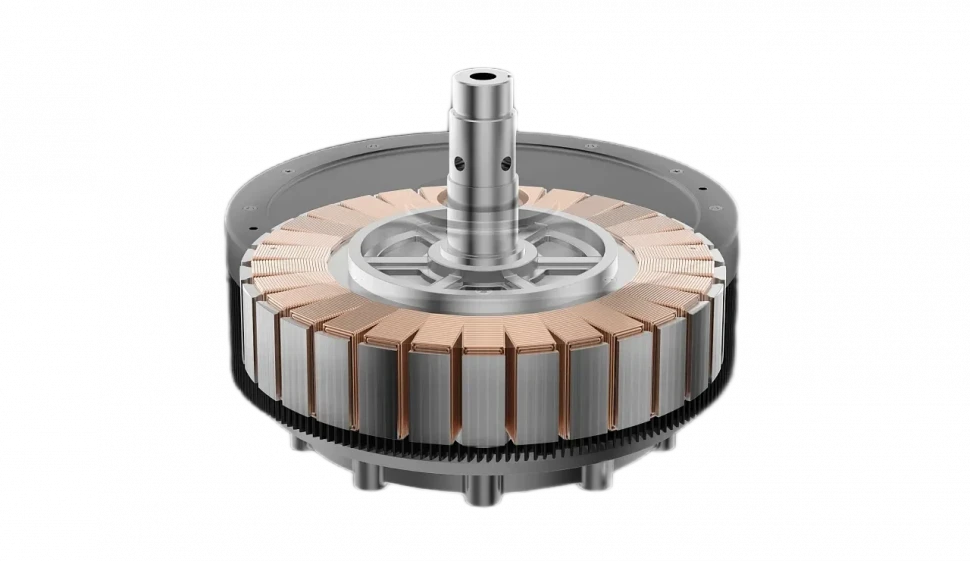

GM5-2 - BLDC с внешним ротором
Двигатель GM5-2 представляет собой высокопроизводительный двигатель прямого привода, сочетающий увеличенную мощность с исключительной стабильностью работы. Благодаря номинальному крутящему моменту 116 Н·м при скорости 82 об/мин, двигатель развивает выходную мощность 996 Вт. КПД 85% обеспечивает эффективное энергопотребление, а диаметр статора 302.0 мм в сочетании с максимальной высотой пакета магнитопровода 75.0 мм создаёт усиленную конструкцию для продолжительной работы в самых тяжелых промышленных условиях.
Преимущества двигателя
- Высокий крутящий момент при низких оборотах: Конструкция с 30 полюсами обеспечивает мощный момент 116 Н·м при скорости 82 об/мин, что исключает необходимость в дополнительных редукторах для тяжелонагруженных применений.
- Усиленная конструкция магнитной системы: Максимальная высота пакета магнитопровода 75.0 мм обеспечивает повышенные магнитные характеристики и механическую прочность.
- Стабильность и надежность работы: Оптимизированная конструкция гарантирует постоянство параметров и бесперебойную работу в продолжительном режиме эксплуатации.
- Эффективные электрические характеристики: Сопротивление фазы 7.4 Ом и индуктивность 77 мГн обеспечивают стабильную работу при токе двигателя 3.18 А и максимальном напряжении 350 В.
- Высокий коэффициент преобразования: Постоянная крутящего момента 38.9 Нм/А и постоянная противо-ЭДС 2.35 V/RPM обеспечивают эффективное преобразование энергии.
- Сбалансированная тепловая конструкция: Суммарные потери 172 Вт оптимально распределены между потерями в меди (155 Вт) и стали (17 Вт) для эффективного отвода тепла.
- Прочная механическая конструкция: Общий вес двигателя 30.5 кг с распределением массы между статором (22 кг) и ротором (8.5 кг) гарантирует устойчивость к вибрациям и долговечность.
