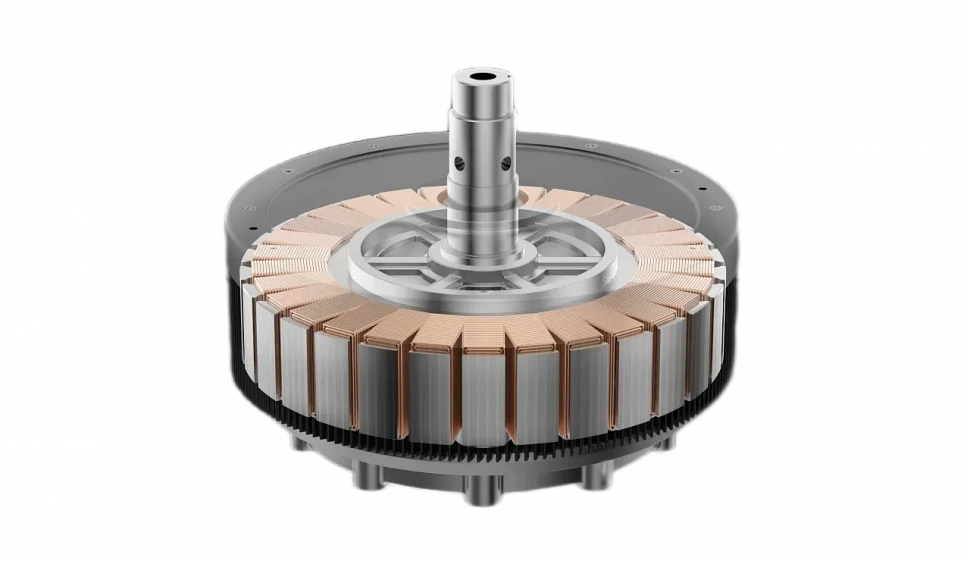

GM4-4 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 50.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 55.9 |
| Вес статора (кг) | 14.64 |
| Вес ротора (кг) | 5.97 |
| Вес двигателя (кг) | 20.61 |
| Сопротивление фазы (Ом) | 5.78 |
| Индуктивность фазы (мГн) | 48 |
| Постоянная крутящего момента (Н·м/А) | 23.97 |
| Постоянная противо-ЭДС (V/RPM) | 1.449 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 120 |
| Номинальный крутящий момент (Н·м) | 87.89 |
| Ток двигателя (А) | 3.77 |
| Потребляемая мощность (Вт) | 1290 |
| Выходная мощность (Вт) | 1104 |
| Суммарные потери (Вт) | 186 |
| Потери в меди (Вт) | 172 |
| Потери в стали (Вт) | 13 |
| КПД (%) | 86 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |
GM4-4 - BLDC с внешним ротором для промышленного применения с естественным охлаждением
Двигатель GM4-4 представляет собой высоконадёжное решение для промышленного применения, оснащённое системой естественного охлаждения. Благодаря номинальному крутящему моменту 87.89 Н·м при скорости 120 об/мин, двигатель развивает выходную мощность 1104 Вт. Высокий КПД 86% обеспечивает превосходную энергоэффективность, а диаметр ротора 302.0 мм в сочетании с максимальной высотой пакета магнитопровода 50.0 мм создаёт оптимальную конструкцию для продолжительной работы в промышленных условиях без дополнительных систем охлаждения.
Преимущества двигателя
- Оптимальное сочетание момента и скорости: Конструкция с 30 полюсами обеспечивает высокий момент 87.89 Н·м при скорости 120 об/мин, что идеально для промышленных применений со средними скоростями вращения.
- Высокая энергоэффективность: КПД 86% достигается благодаря оптимизированным электрическим параметрам: сопротивление фазы 5.78 Ом и индуктивность 48 мГн при токе двигателя 3.77 А.
- Эффективное естественное охлаждение: Продуманная тепловая конструкция обеспечивает стабильную работу при суммарных потерях 186 Вт без использования дополнительных систем охлаждения.
- Превосходные динамические характеристики: Постоянная крутящего момента 23.97 Нм/А и постоянная противо-ЭДС 1.449 V/RPM обеспечивают высокую производительность и стабильность работы.
- Сбалансированное тепловыделение: Рациональное распределение потерь между медью (172 Вт) и сталью (13 Вт) способствует эффективному отводу тепла при естественном охлаждении.
- Прочная промышленная конструкция: Общий вес двигателя 20.61 кг с оптимальным распределением массы между статором (14.64 кг) и ротором (5.97 кг) гарантирует долговечность эксплуатации.
- Надёжность в непрерывном режиме работы: Рассчитан на максимальную температуру обмотки 100°C, что обеспечивает стабильность параметров при продолжительной промышленной эксплуатации.
