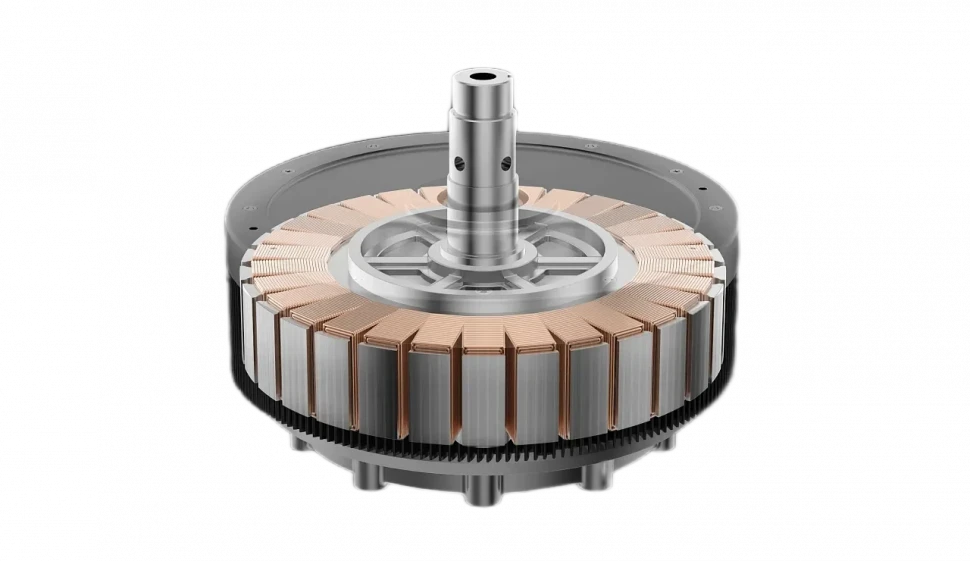

GM4-3 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 50.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 55.9 |
| Вес статора (кг) | 14.56 |
| Вес ротора (кг) | 5.97 |
| Вес двигателя (кг) | 20.53 |
| Сопротивление фазы (Ом) | 8.7 |
| Индуктивность фазы (мГн) | 77 |
| Постоянная крутящего момента (Н·м/А) | 29.6 |
| Постоянная противо-ЭДС (V/RPM) | 1.789 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 90 |
| Номинальный крутящий момент (Н·м) | 88.03 |
| Ток двигателя (А) | 3.06 |
| Потребляемая мощность (Вт) | 1011 |
| Выходная мощность (Вт) | 830 |
| Суммарные потери (Вт) | 181 |
| Потери в меди (Вт) | 171 |
| Потери в стали (Вт) | 10 |
| КПД (%) | 82 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |
GM4-3 - BLDC с внешним ротором
Двигатель GM4-3 представляет собой компактный двигатель прямого привода, отличающийся высокой стабильностью работы и долговечностью. Благодаря номинальному крутящему моменту 88.03 Н·м при скорости 90 об/мин, двигатель развивает выходную мощность 830 Вт. КПД 82% обеспечивает эффективное энергопотребление, а диаметр ротора 302.0 мм в сочетании с максимальной высотой пакета магнитопровода 50.0 мм создает оптимизированную конструкцию для продолжительной эксплуатации в различных промышленных применениях.
Преимущества двигателя
- Высокий крутящий момент при оптимальной скорости: Конструкция с 30 полюсами обеспечивает мощный момент 88.03 Н·м при скорости 90 об/мин, что идеально для применений, требующих сбалансированных рабочих характеристик.
- Оптимизированные габариты и вес: При сохранении высоких мощностных характеристик двигатель имеет компактную конструкцию с общим весом 20.53 кг и рациональным распределением массы.
- Превосходная энергоэффективность: КПД 82% достигается благодаря оптимизированным электрическим параметрам: сопротивление фазы 8.7 Ом и индуктивность 77 мГн.
- Стабильность и долговечность: Усиленная конструкция с высотой пакета 50.0 мм обеспечивает повышенную надежность и продолжительный срок службы.
- Эффективные электрические характеристики: Постоянная крутящего момента 29.6 Нм/А и постоянная противо-ЭДС 1.789 V/RPM обеспечивают стабильную работу при токе двигателя 3.06 А.
- Сбалансированное тепловыделение: Суммарные потери 181 Вт оптимально распределены между потерями в меди (171 Вт) и стали (10 Вт) для эффективного охлаждения.
- Надёжность при продолжительной работе: Рассчитан на максимальную температуру обмотки 100°C, что гарантирует стабильность параметров при длительной нагрузке.
