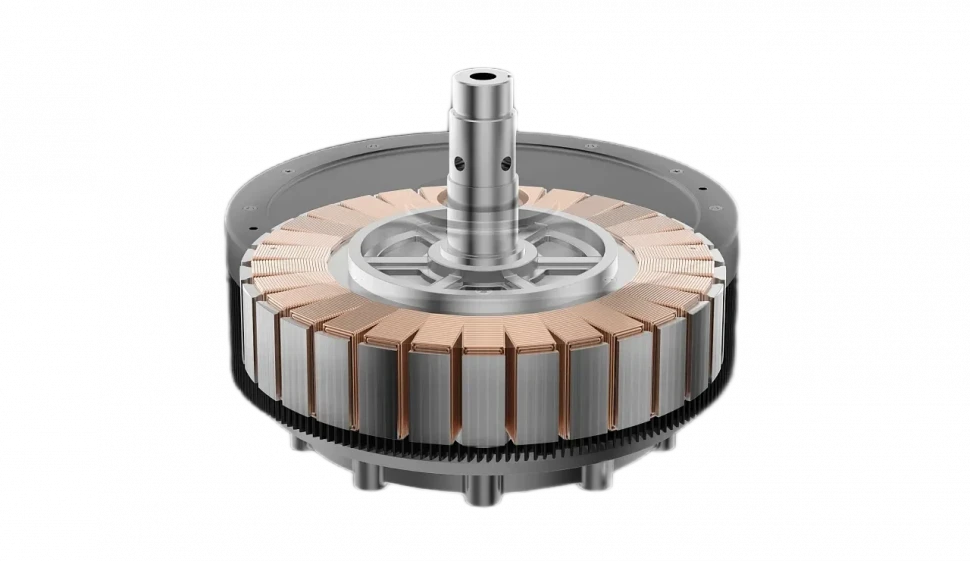

GM3-2 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 35.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 41.9 |
| Вес статора (кг) | 10.3 |
| Вес ротора (кг) | 4.48 |
| Вес двигателя (кг) | 14.78 |
| Сопротивление фазы (Ом) | 6.64 |
| Индуктивность фазы (мГн) | 53.4 |
| Постоянная крутящего момента (Н·м/А) | 21.77 |
| Постоянная противо-ЭДС (V/RPM) | 1.32 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 115 |
| Номинальный крутящий момент (Н·м) | 71.96 |
| Ток двигателя (А) | 3.47 |
| Потребляемая мощность (Вт) | 1048 |
| Выходная мощность (Вт) | 867 |
| Суммарные потери (Вт) | 181 |
| Потери в меди (Вт) | 170 |
| Потери в стали (Вт) | 10 |
| КПД (%) | 83 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |
GM3-2 - BLDC с внешним ротором
Двигатель GM3-2 представляет собой энергоэффективный двигатель с естественным охлаждением и надёжной конструкцией. Благодаря номинальному крутящему моменту 71.96 Н·м при скорости 115 об/мин, двигатель развивает выходную мощность 867 Вт. Высокий КПД 83% демонстрирует отличную энергоэффективность, а диаметр ротора 302.0 мм в сочетании с увеличенной высотой пакета магнитопровода 35.0 мм создает оптимальную конструкцию для продолжительной работы без дополнительных систем охлаждения.
Преимущества двигателя
- Высокий момент на оптимальной скорости: Конструкция с 30 полюсами обеспечивает мощный момент 71.96 Н·м при скорости 115 об/мин, что идеально для применений, требующих сбалансированных рабочих характеристик.
- Превосходная энергоэффективность: КПД 83% достигается благодаря оптимизированным электрическим параметрам: сопротивление фазы 6.64 Ом и индуктивность 53.4 мГн.
- Эффективное естественное охлаждение: Продуманная тепловая конструкция обеспечивает стабильную работу при суммарных потерях 181 Вт без дополнительного охлаждения.
- Оптимизированные динамические характеристики: Постоянная крутящего момента 21.77 Нм/А и постоянная противо-ЭДС 1.32 V/RPM обеспечивают высокую производительность при токе двигателя 3.47 А.
- Сбалансированное тепловыделение: Рациональное распределение потерь между медью (170 Вт) и сталью (10 Вт) способствует эффективному отводу тепла.
- Прочная и надежная конструкция: Общий вес двигателя 14.78 кг с распределением массы между статором (10.3 кг) и ротором (4.48 кг) гарантирует долговечность эксплуатации.
- Стабильность при продолжительной нагрузке: Рассчитан на максимальную температуру обмотки 100°C, что обеспечивает надежную работу в тяжелых режимах.
