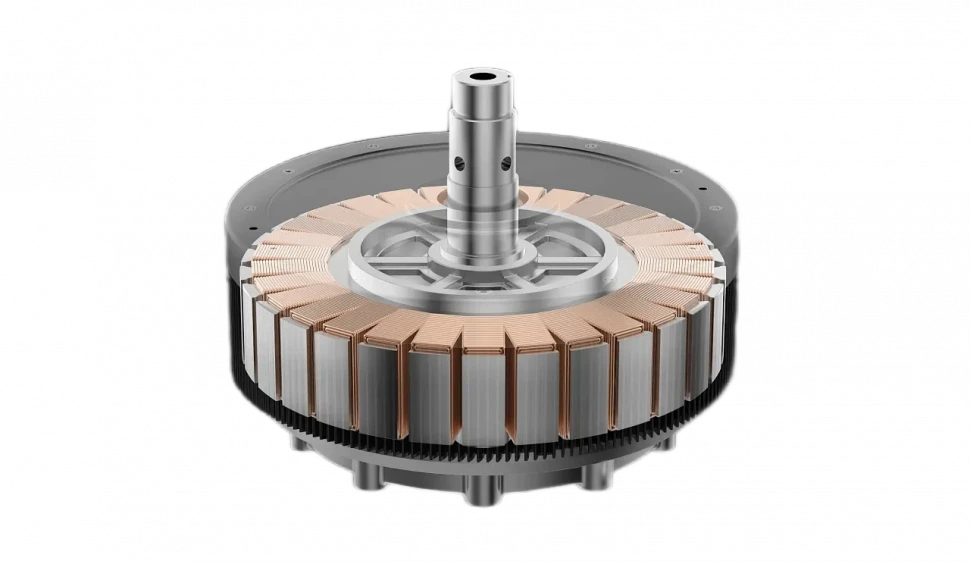

GM2-3 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 25.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 32.1 |
| Вес статора (кг) | 7.65 |
| Вес ротора (кг) | 3.43 |
| Вес двигателя (кг) | 11.08 |
| Сопротивление фазы (Ом) | 5.45 |
| Индуктивность фазы (мГн) | 40.40 |
| Постоянная крутящего момента (Н·м/А) | 15.36 |
| Постоянная противо-ЭДС (V/RPM) | 0.928 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 180 |
| Номинальный крутящий момент (Н·м) | 53.56 |
| Ток двигателя (А) | 3.69 |
| Потребляемая мощность (Вт) | 1184 |
| Выходная мощность (Вт) | 1010 |
| Суммарные потери (Вт) | 175 |
| Потери в меди (Вт) | 155 |
| Потери в стали (Вт) | 19 |
| КПД (%) | 85 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |
GM2-3 - BLDC с внешним ротором
Двигатель GM2-3 представляет собой высокоэффективный прямоприводной двигатель с оптимизированным соотношением крутящего момента и энергопотребления. Благодаря номинальному крутящему моменту 53.56 Н·м при скорости 180 об/мин, двигатель развивает выходную мощность 1010 Вт. Высокий КПД 85% свидетельствует о превосходной энергоэффективности, а продуманная конструкция с диаметром ротора 302.0 мм и высотой пакета магнитопровода 25.0 мм обеспечивает оптимальные рабочие характеристики для требовательных промышленных применений.
Преимущества двигателя
- Высокий крутящий момент на повышенных скоростях: Конструкция с 30 полюсами обеспечивает мощный момент 53.56 Н·м при скорости 180 об/мин, что оптимально для высокопроизводительных применений.
- Превосходная энергоэффективность: КПД 85% достигается благодаря оптимизированным параметрам: сопротивление фазы 5.45 Ом и индуктивность 40.40 мГн.
- Оптимизированные электрические характеристики: Низкое сопротивление и индуктивность фазы обеспечивают высокую динамику работы при номинальном токе 3.69 А.
- Эффективное тепловыделение: Суммарные потери составляют 175 Вт при сбалансированном распределении между потерями в меди (155 Вт) и стали (19 Вт).
- Высокая выходная мощность: Мощность 1010 Вт при потребляемой мощности 1184 Вт обеспечивает производительную работу в различных режимах.
- Стабильная механическая конструкция: Общий вес двигателя 11.08 кг с распределением массы между статором (7.65 кг) и ротором (3.43 кг) гарантирует надежность эксплуатации.
- Динамические рабочие характеристики: Инерция ротора 32.1 г·м² в сочетании с высокой скоростью обеспечивает отличные динамические показатели.
