GM2-2 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 25.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 32.1 |
| Вес статора (кг) | 7.52 |
| Вес ротора (кг) | 3.43 |
| Вес двигателя (кг) | 10.95 |
| Сопротивление фазы (Ом) | 12.32 |
| Индуктивность фазы (мГн) | 87 |
| Постоянная крутящего момента (Н·м/А) | 21.62 |
| Постоянная противо-ЭДС (V/RPM) | 1.306 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 125 |
| Номинальный крутящий момент (Н·м) | 51.03 |
| Ток двигателя (А) | 2.57 |
| Потребляемая мощность (Вт) | 847 |
| Выходная мощность (Вт) | 668 |
| Суммарные потери (Вт) | 179 |
| Потери в меди (Вт) | 170 |
| Потери в стали (Вт) | 9 |
| КПД (%) | 79 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |

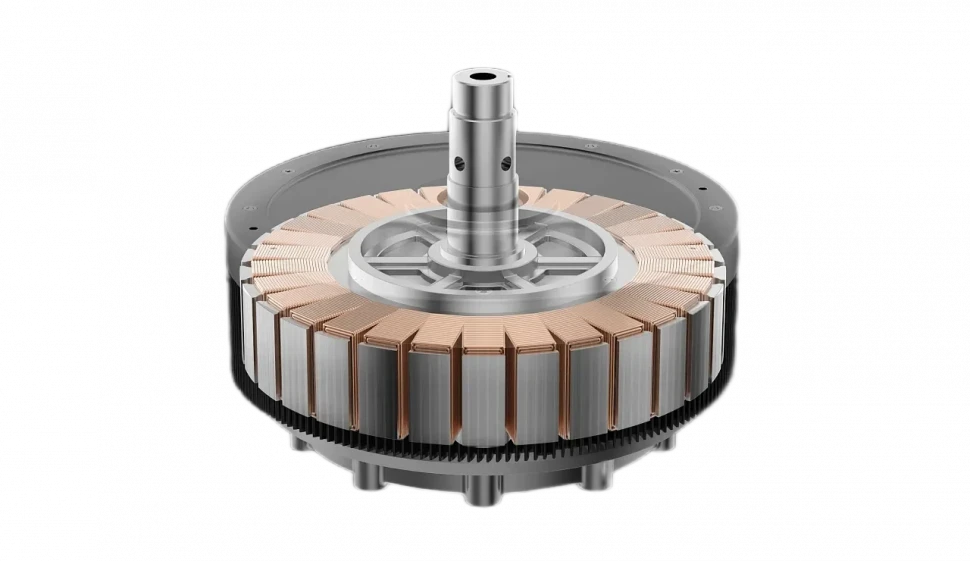

GM2-2 - BLDC с внешним ротором
Двигатель GM2-2 представляет собой надёжный двигатель с естественным охлаждением, обеспечивающий стабильную работу в различных условиях эксплуатации. Благодаря номинальному крутящему моменту 51.03 Н·м при скорости 125 об/мин, двигатель развивает выходную мощность 668 Вт. КПД 79% демонстрирует эффективное преобразование энергии, а диаметр ротора 302.0 мм в сочетании с высотой пакета магнитопровода 25.0 мм создаёт сбалансированную конструкцию для продолжительной работы без дополнительного охлаждения.
Преимущества двигателя
- Оптимальное соотношение момента и скорости: Конструкция с 30 полюсами обеспечивает высокий момент 51.03 Н·м при скорости 125 об/мин, что идеально для применений, требующих сбалансированных рабочих характеристик.
- Эффективная работа с естественным охлаждением: Продуманная тепловая конструкция позволяет работать без дополнительных систем охлаждения при суммарных потерях 179 Вт.
- Улучшенные электрические параметры: Сопротивление фазы 12.32 Ом и индуктивность 87 мГн обеспечивают оптимальные рабочие характеристики при номинальном токе 2.57 А.
- Стабильность энергопреобразования: Постоянная крутящего момента 21.62 Нм/А и постоянная противо-ЭДС 1.306 V/RPM гарантируют предсказуемую работу в различных режимах.
- Сбалансированное распределение потерь: Потери в меди (170 Вт) и стали (9 Вт) оптимизированы для эффективного теплоотвода при естественном охлаждении.
- Прочная механическая конструкция: Общий вес двигателя 10.95 кг с рациональным распределением между статором (7.52 кг) и ротором (3.43 кг) обеспечивает виброустойчивость.
- Надёжность при продолжительной работе: Рассчитан на максимальную температуру обмотки 100°C, что гарантирует стабильность параметров даже при длительной нагрузке.
