Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 25.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 32.1 |
| Вес статора (кг) | 7.6 |
| Вес ротора (кг) | 3.43 |
| Вес двигателя (кг) | 11.03 |
| Сопротивление фазы (Ом) | 16.82 |
| Индуктивность фазы (мГн) | 122.1 |
| Постоянная крутящего момента (Н·м/А) | 27.09 |
| Постоянная противо-ЭДС (V/RPM) | 1.637 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 100 |
| Номинальный крутящий момент (Н·м) | 56.09 |
| Ток двигателя (А) | 2.21 |
| Потребляемая мощность (Вт) | 763 |
| Выходная мощность (Вт) | 587 |
| Суммарные потери (Вт) | 176 |
| Потери в меди (Вт) | 170 |
| Потери в стали (Вт) | 6 |
| КПД (%) | 77 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |

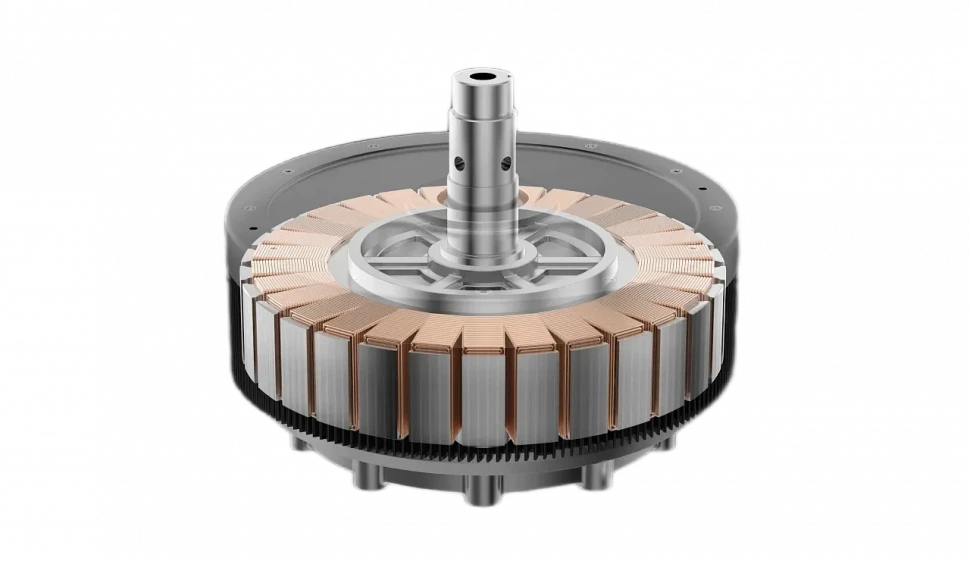

GM2-1 - BLDC с внешним ротором
Двигатель GM2-1 представляет собой эффективный двигатель прямого привода, специально разработанный для низкоскоростных применений с высокими требованиями к крутящему моменту. Благодаря номинальному крутящему моменту 56.09 Н·м при скорости 100 об/мин, двигатель обеспечивает исключительную производительность с выходной мощностью 587 Вт. КПД 77% гарантирует стабильную работу в тяжелых режимах эксплуатации, а диаметр ротора 302.0 мм в сочетании с увеличенной высотой пакета магнитопровода 25.0 мм создает мощную конструкцию для требовательных промышленных применений.
Преимущества двигателя
- Исключительно высокий крутящий момент: Конструкция с 30 полюсами обеспечивает рекордный момент 56.09 Н·м при низкой скорости 100 об/мин, что делает двигатель идеальным для тяжелых низкоскоростных применений.
- Усиленная конструкция: Увеличенная высота пакета магнитопровода 25 мм обеспечивает повышенные магнитные характеристики и механическую прочность.
- Оптимизированные электрические параметры: Сопротивление фазы 16.82 Ом и индуктивность 122.1 мГн обеспечивают стабильную работу при высоких нагрузках.
- Эффективное преобразование энергии: Высокая постоянная крутящего момента 27.09 Нм/А обеспечивает эффективное преобразование электрической энергии в механическую.
- Сбалансированная тепловая конструкция: Суммарные потери составляют 176 Вт с преобладающими потерями в меди (170 Вт) над потерями в стали (6 Вт).
- Надежная механическая конструкция: Общий вес двигателя 11.03 кг с распределением массы между статором (7.6 кг) и ротором (3.43 кг) обеспечивает устойчивость к вибрациям и долговечность.
- Стабильность при низких скоростях: Инерция ротора 32.1 г·м² гарантирует плавную работу и точное позиционирование в низкоскоростных режимах.
