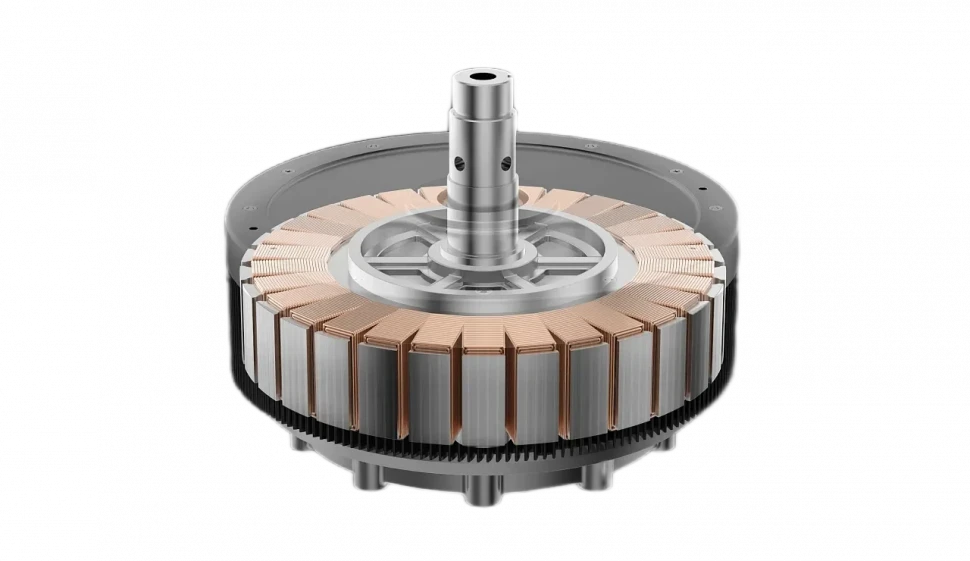

GM1 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 15.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 21.7 |
| Вес статора (кг) | 4.8 |
| Вес ротора (кг) | 2.4 |
| Вес двигателя (кг) | 7.2 |
| Сопротивление фазы (Ом) | 13.33 |
| Индуктивность фазы (мГн) | 122.1 |
| Постоянная крутящего момента (Н·м/А) | 16.91 |
| Постоянная противо-ЭДС (V/RPM) | 1.022 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 150 |
| Номинальный крутящий момент (Н·м) | 35.57 |
| Ток двигателя (А) | 2.31 |
| Потребляемая мощность (Вт) | 718 |
| Выходная мощность (Вт) | 559 |
| Суммарные потери (Вт) | 159 |
| Потери в меди (Вт) | 149 |
| Потери в стали (Вт) | 10 |
| КПД (%) | 78 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |
GM1 - высоконадежный BLDC с внешним ротором
Двигатель GM1 представляет собой высоконадежный двигатель с внешним ротором, не требующий обслуживания. Благодаря номинальному крутящему моменту 35.57 Н·м при скорости 150 об/мин, двигатель обеспечивает высокую производительность на низких скоростях с выходной мощностью 559 Вт. КПД 78% обеспечивает стабильную работу, а диаметр ротора 302.0 мм в сочетании с увеличенной высотой пакета магнитопровода 15.0 мм создает надежную конструкцию для продолжительной эксплуатации в промышленных условиях.
Преимущества двигателя
- Высокий крутящий момент на низких скоростях: Конструкция с 30 полюсами обеспечивает стабильный момент 35.57 Н·м при скорости 150 об/мин, что исключает необходимость в дополнительных редукторах.
- Надежность и долговечность: Двигатель не требует обслуживания и рассчитан на продолжительную работу в тяжелых условиях эксплуатации.
- Оптимизированная конструкция: Увеличенная высота пакета магнитопровода 15.0 мм обеспечивает улучшенные магнитные характеристики при внешнем диаметре ротора 302.0 мм.
- Сбалансированные электрические параметры: Сопротивление фазы 13.33 Ом и индуктивность 122.1 мГн обеспечивают стабильную работу двигателя.
- Эффективное тепловыделение: Суммарные потери составляют 159 Вт при оптимальном распределении между потерями в меди (149 Вт) и стали (10 Вт).
- Высокая постоянная крутящего момента: Значение 16.91 Нм/А обеспечивает эффективное преобразование тока в механическую мощность.
- Прочная механическая конструкция: Общий вес двигателя 7.2 кг с распределением массы между статором (4.8 кг) и ротором (2.4 кг) гарантирует устойчивость к вибрациям.
