GM0-2 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 10.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 17.6 |
| Вес статора (кг) | 3.3 |
| Вес ротора (кг) | 1.88 |
| Вес двигателя (кг) | 5.18 |
| Сопротивление фазы (Ом) | 2.03 |
| Индуктивность фазы (мГн) | 12.38 |
| Постоянная крутящего момента (Н·м/А) | 4.66 |
| Постоянная противо-ЭДС (V/RPM) | 0.282 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 450 |
| Номинальный крутящий момент (Н·м) | 20 |
| Ток двигателя (А) | 4.55 |
| Потребляемая мощность (Вт) | 1076 |
| Выходная мощность (Вт) | 942 |
| Суммарные потери (Вт) | 134 |
| Потери в меди (Вт) | 85 |
| Потери в стали (Вт) | 49 |
| КПД (%) | 88 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |
GM0-2 - BLDC с внешним ротором

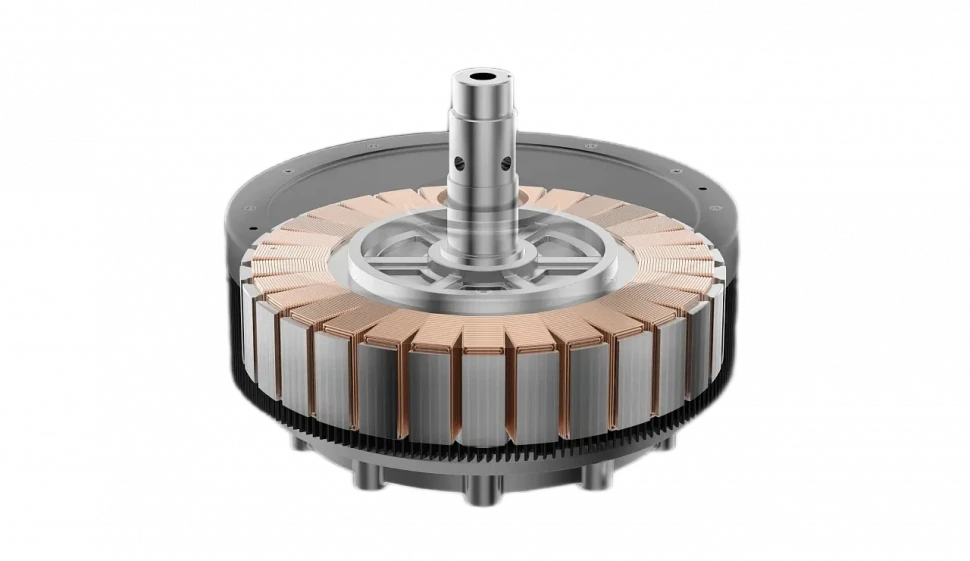

Двигатель GM0-2 представляет собой компактный двигатель прямого привода, специально разработанный для систем с пониженным уровнем вибраций. Благодаря номинальному крутящему моменту 20 Н·м и высокой скорости 450 об/мин, двигатель обеспечивает выдающуюся производительность с выходной мощностью 942 Вт. Высокий КПД 88% свидетельствует о превосходной энергоэффективности, а диаметр ротора 302.0 мм в сочетании с малой высотой пакета магнитопровода 10.0 мм создает оптимальную конструкцию для требовательных применений.
Преимущества двигателя
- Высокоскоростная работа с сохранением момента: Конструкция с 30 полюсами обеспечивает стабильный момент 20 Н·м при высокой скорости 450 об/мин, что идеально для динамичных приводных систем.
- Пониженный уровень вибраций: Специальная конструкция двигателя обеспечивает минимальные вибрации, что критически важно для прецизионных применений.
- Высокая энергоэффективность: КПД 88% достигается благодаря оптимизированным параметрам: сопротивление фазы 2.03 Ом и индуктивность 12.38 мГн. Суммарные потери составляют всего 134 Вт.
- Оптимальное распределение потерь: Сбалансированные потери в меди (85 Вт) и стали (49 Вт) обеспечивают равномерное тепловыделение и стабильность работы.
- Высокие динамические характеристики: Низкое сопротивление и индуктивность фазы в сочетании с инерцией ротора 17.6 г·м² обеспечивают отличные динамические показатели.
- Компактная конструкция: При внешнем диаметре ротора 302.0 мм и общем весе 5.18 кг двигатель обладает оптимальными габаритами для интеграции в ограниченное пространство.
- Термическая стабильность: Рассчитан на максимальную температуру обмотки 100°C, что гарантирует надежную работу при продолжительной нагрузке.
