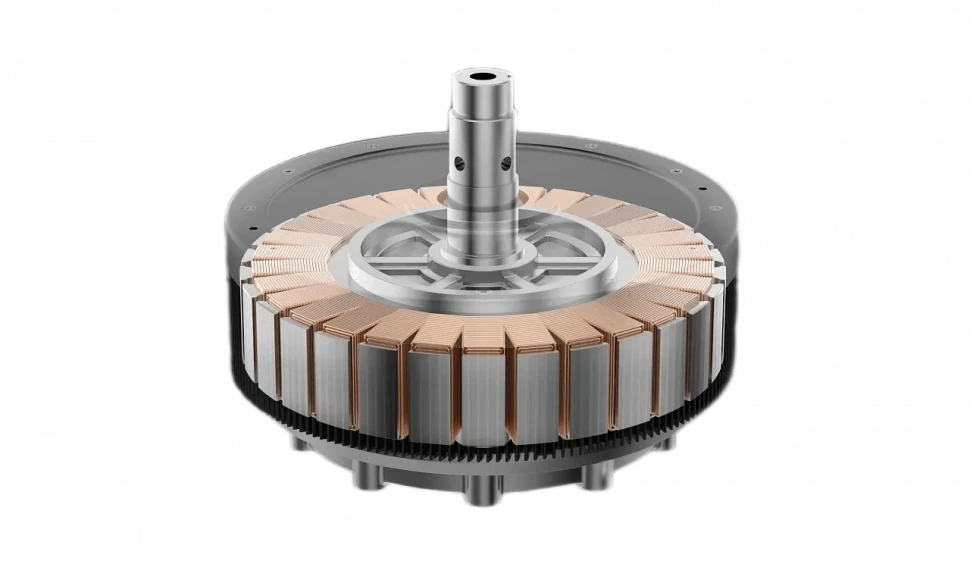

GM0-1 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 10.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 17.6 |
| Вес статора (кг) | 3.36 |
| Вес ротора (кг) | 1.88 |
| Вес двигателя (кг) | 5.24 |
| Сопротивление фазы (Ом) | 10.4 |
| Индуктивность фазы (мГн) | 74 |
| Постоянная крутящего момента (Н·м/А) | 7.78 |
| Постоянная противо-ЭДС (V/RPM) | 0.673 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 225 |
| Номинальный крутящий момент (Н·м) | 23.58 |
| Ток двигателя (А) | 2.38 |
| Потребляемая мощность (Вт) | 691 |
| Выходная мощность (Вт) | 556 |
| Суммарные потери (Вт) | 135 |
| Потери в меди (Вт) | 117 |
| Потери в стали (Вт) | 19 |
| КПД (%) | 80 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |
GM0-1 - BLDC с внешним ротором и естественным охлаждением
Двигатель GM0-1 с наружным ротором и естественным охлаждением отличается стабильной работой и долговечностью. Благодаря номинальному крутящему моменту 23.58 Н·м и скорости 225 об/мин, двигатель обеспечивает высокую производительность при средних скоростях вращения. Его КПД 80% демонстрирует хорошую энергоэффективность, а выходная мощность 556 Вт обеспечивает надежную работу в различных применениях. Большой диаметр ротора 302.0 мм в сочетании с компактной высотой пакета магнитопровода 10.0 мм создает оптимальную конструкцию для систем с естественным охлаждением.
Преимущества двигателя
- Оптимальный крутящий момент: Конструкция с 30 полюсами обеспечивает стабильный момент 23.58 Н·м при скорости 225 об/мин, что идеально для приводных систем среднего диапазона.
- Компактная высота и большой диаметр: При внешнем диаметре ротора 302.0 мм и минимальной высоте пакета 10.0 мм двигатель обладает уникальными пропорциями при общем весе 5.24 кг.
- Эффективное энергопотребление: КПД 80% достигается благодаря оптимизированным параметрам: сопротивление фазы 10.4 Ом и индуктивность 74 мГн. Суммарные потери составляют 135 Вт (117 Вт - в меди, 19 Вт - в стали).
- Надежность и термическая стойкость: Двигатель рассчитан на максимальную температуру обмотки 100°C, что обеспечивает стабильность работы при продолжительной нагрузке с естественным охлаждением.
- Детальные электрические параметры: Двигатель работает от номинального тока 2.38 А, выдерживает максимальное напряжение 350 В и имеет постоянную противо-ЭДС 0.673 V/RPM.
- Сбалансированные динамические характеристики: Инерция ротора 17.6 г·м² обеспечивает оптимальное сочетание отзывчивости и стабильности работы.
- Рациональное распределение массы: Вес статора (3.36 кг) и ротора (1.88 кг) оптимизирован для снижения вибраций и обеспечения плавного хода.
