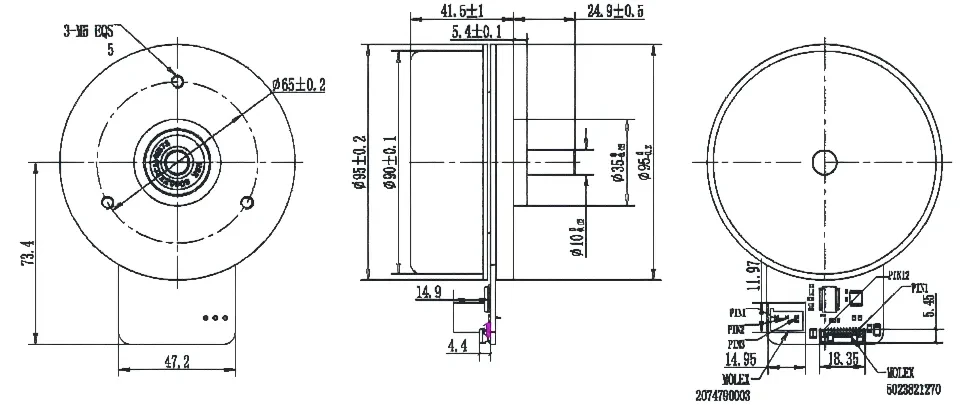

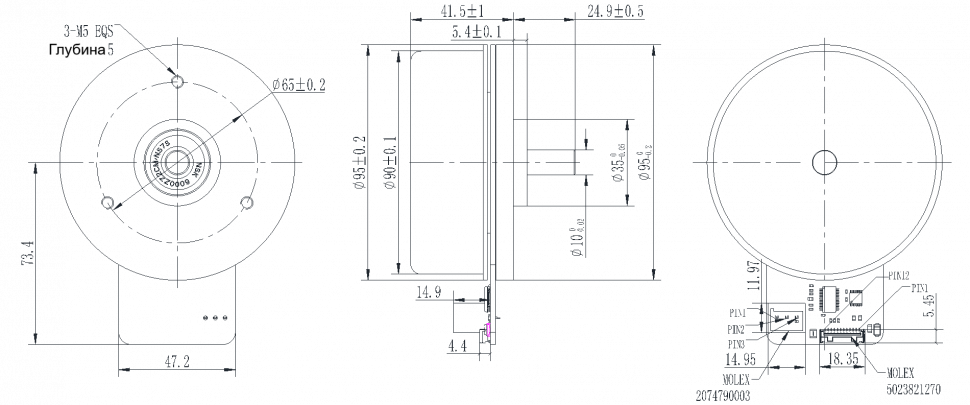

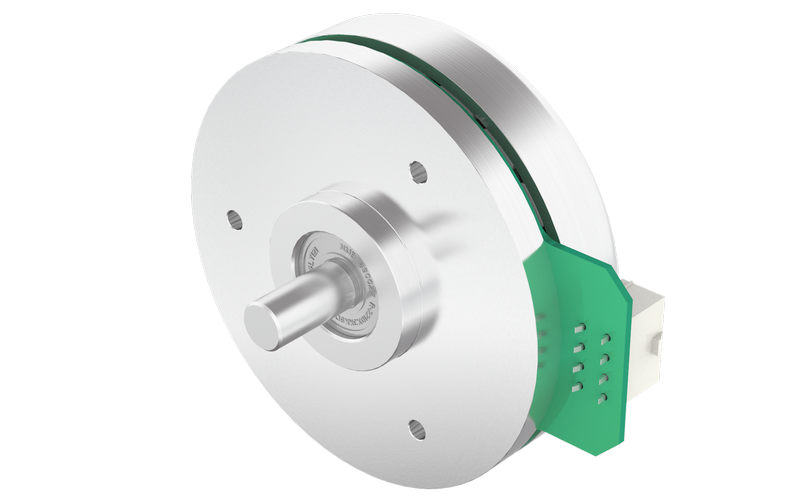

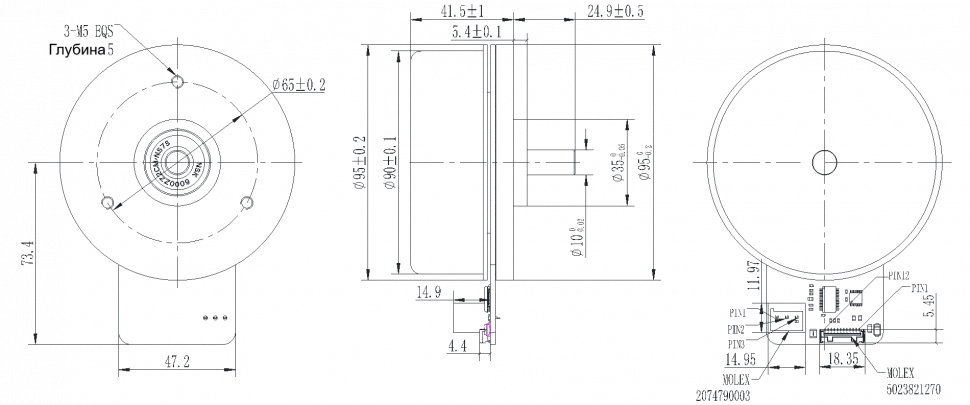

FL90BLW42-EN - Двигатель BLDC с внешним ротором
Электрическое соединение
| Модель разъема | Пин-номер | Функции |
|---|---|---|
| MOLEX 2074790003 | Пин 1 | Фаза W |
| Пин 2 | Фаза V | |
| Пин 3 | Фаза U | |
| MOLEX 5023821270 | Пин 1 | Vcc |
| Пин 2 | А- | |
| Пин 3 | А+ | |
| Пин 3 | B- | |
| Пин 5 | B+ | |
| Пин 6 | Z- | |
| Пин 7 | Z+ | |
| Пин 8 | U (Hu) | |
| Пин 9 | V (Hv) | |
| Пин 10 | W (Hw) | |
| Пин 11 | Земля | |
| Пин 12 | Земля |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Макс. радиальная сила | 110Н |
| Макс. осевая сила | 45Н |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель |
|---|---|
| FL90BLW42-48V-16170A-EN | |
| Количество полюсов | 22 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (мН*м) | 964 |
| Постоянный крутящий момент (мН*м) | 1156 |
| Номинальная скорость (об/мин) | 1670 |
| Номинальная мощность (Вт) | 169 |
| Пиковый крутящий момент (мН*м) | 3000 |
| Ток (А) | 13 |
| Сопротивление (Ом) | 0.64 |
| Индуктивность (мГн) | 0.65 |
| Постоянная крутящего момента (мН*м/А) | 230 |
| Обратная ЭДС (Vrms/KRPM) | 17.7 |
| Инерция ротора (г.см²) | 5000 |
| Длина двигателя (мм) | 41.5 |
| Масса (кг) | 1.1 |
FL90BLW42-48V-16170A-EN
| Количество полюсов | 22 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (мН*м) | 964 |
| Постоянный крутящий момент (мН*м) | 1156 |
| Номинальная скорость (об/мин) | 1670 |
| Номинальная мощность (Вт) | 169 |
| Пиковый крутящий момент (мН*м) | 3000 |
| Ток (А) | 13 |
| Сопротивление (Ом) | 0.64 |
| Индуктивность (мГн) | 0.65 |
| Постоянная крутящего момента (мН*м/А) | 230 |
| Обратная ЭДС (Vrms/KRPM) | 17.7 |
| Инерция ротора (г.см²) | 5000 |
| Длина двигателя (мм) | 41.5 |
| Масса (кг) | 1.1 |
