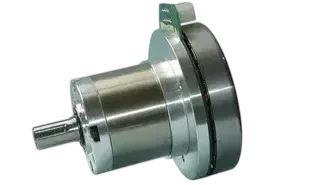

FL90BLW-56JM450K - Двигатели BLDC с редуктором

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor

Общее описание

Модель FL90BLW-56JM450K представляет собой мощный бесщеточный двигатель постоянного тока (BLDC) с внешним ротором и встроенным планетарным редуктором. Ключевые технические параметры включают внешний диаметр 56 мм и широкий допустимый диапазон нагрузки от 4 до 45 Н·м. Конструкция редуктора обеспечивает обширный спектр передаточных чисел (от 3.6:1 до 187:1) и включает до 4 ступеней для точной настройки выходных скорости и крутящего момента.

Конструктивные особенности мотор-редуктора включают компактную интеграцию мощного двигателя с внешним ротором и многоступенчатого редуктора в единый корпус. Система оснащена встроенными датчиками Холла для точной коммутации, а также разъемом MOLEX для удобного подключения. Устройство предназначено для применения в высоконагруженных системах промышленной автоматики, робототехники и тяжелого оборудования, где требуются высокий крутящий момент, надежность и прецизионное управление.

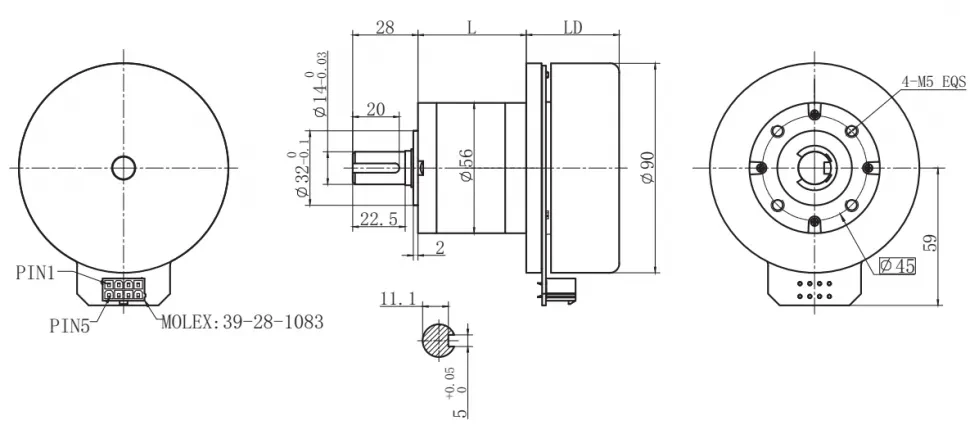

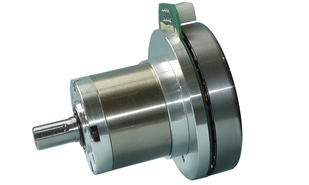

Планетарный двигатель с BLDC-двигателем

(Материал зубчатого венца: металл)

Модель Диапазон
FL90BLW27/56JM450K Φ56: 4 Нм ~ 45 Нм Планетарный редуктор с внешним диаметром 56.0 мм, допустимый диапазон нагрузок: 4 - 45 Н·м

Схема электропроводки

№ Пин Тип разъема Функция
1 PIN3 MOLEX39-28-1083 Vcc
2 PIN1 MOLEX39-28-1083 Hu
3 PIN2 MOLEX39-28-1083 Hv
4 PIN5 MOLEX39-28-1083 Hw
5 PIN6 MOLEX39-28-1083 ЗЕМЛЯ
6 PIN7 MOLEX39-28-1083 Фаза U
7 PIN8 MOLEX39-28-1083 Фаза V
8 PIN4 MOLEX39-28-1083 Фаза W

Технические характеристики бесщеточного двигателя

Тип Кол-во полюсов Кол-во фаз Ном. напряжение (В) Скорость ХХ (об/мин) Ном. скорость (об/мин) Ном. момент (мН·м) Ном. мощность (Вт) Пик. момент (мН·м) Пик. ток (А) Сопр. (Ом) Индукт. (мГн)
FL90BLW27-24V-37130A 22 3 24 3400 2700 0.457 130 1.6 23 0.21 0.19
FL90BLW40-48V-16170A 22 3 48 1950 1670 0.964 169 3 13 0.65 0.9

Технические характеристики бесщеточного мотор-редуктора

FL90BLW27-24V-37130A Двигатель BLDC (LD=27.0 мм)

Коэффициент уменьшения 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187
Количество зубчатых передач 1 1 1 2 2 2 2 2 3 3 3 3 3 3 4 4
Длина (L) мм 40.3 40.3 40.3 53.8 53.8 53.8 53.8 53.8 67.2 67.2 67.2 67.2 67.2 67.2 80.6 80.6
Номинальная скорость об/мин 750 635 507 208 180 150 117 96 63 52 44 38 28 22 18 14
Номинальный крутящий момент Нм 1.5 1.8 2 4.8 5.6 6.7 8.5 10 14 17 20 24 32 36 45 45
Макс. допустимая нагрузка за короткое время Нм 12 12 12 36 36 36 36 36 72 72 72 72 72 72 90 90

FL90BLW40-48V-16170A Двигатель BLDC (LD=40.0 мм)

Коэффициент уменьшения 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96
Количество зубчатых передач 1 1 1 2 2 2 2 2 3 3 3 3 3
Длина (L) мм 40.3 40.3 40.3 53.8 53.8 53.8 53.8 53.8 67.2 67.2 67.2 67.2 67.2
Номинальная скорость об/мин 464 393 313 128 111 93 73 60 39 32 27 23 17
Номинальный крутящий момент Нм 3.1 3.7 4.2 10 12 14 18 22 30 37 43 45 45
Макс. допустимая нагрузка (кратковр.) Нм 12 12 12 36 36 36 36 36 72 72 90 90 90
