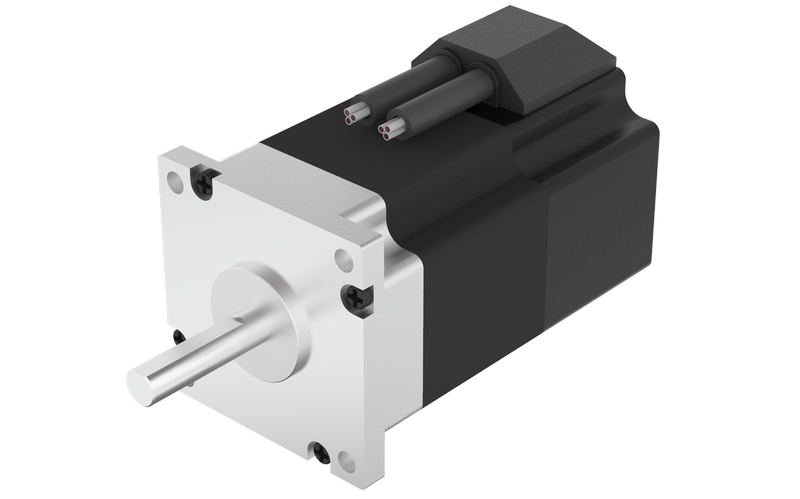

FL86SVA - Бесщёточные серводвигатели с замкнутым контуром

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Тип кодера 1. Оптический энкодер. 2. Магнитный энкодер. 3. Метод резольвера. Примечание: Доступны несколько разрешений. Доступны инкрементные и абсолютные значения.
Максимальное радиальное усилие (Н) 200
Максимальное осевое усилие (Н) 65
Класс изоляции Класс Б
Класс IP IP30
Условия окружающей среды Температура: -20℃~ +40℃; Относительная влажность: ≤90%RH (без образования росы); Среда установки: высота ≤1000 м (1000~4000 м, снижение номинальных характеристик), беречь от коррозии, горючих газов, капель масла, пыли; Температура окружающей среды: -20℃~

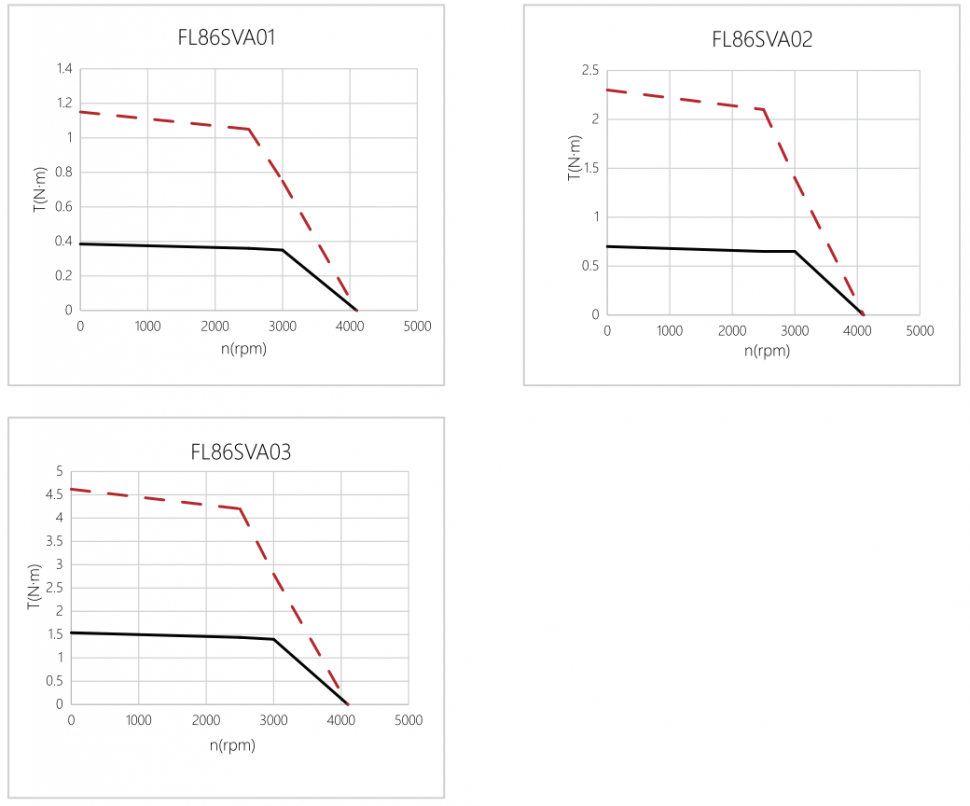

Стандартные модели

Характеристика Модель
FL86SVA01 FL86SVA02 FL86SVA03
Номинальное напряжение (VDC) 48 48 48
Номинальная скорость (об/мин) 3000 3000 3000
Номинальный крутящий момент (Н·м) 0.35 0.7 1.4
Номинальный ток (A) 3 5.6 11
Скорость (об/мин) 3600 3600 3600
Пиковый крутящий момент (Н·м) 1.05 2.1 4.2
Ток (А) 9.5 17.5 33.5
Сопротивление (Ом) 0.09 0.34 0.16
Индуктивность (мГн) 2.6 1 0.5
Обратная ЭДС (Vrms/KRPM) 8.6 9 9.4
Постоянная крутящего момента (Н·м/А) 0.116 0.124 0.127
Количество полюсов 8 8 8
Кодер 1000 1000 1000
Инерция ротора (г·см²) 400 800 1600

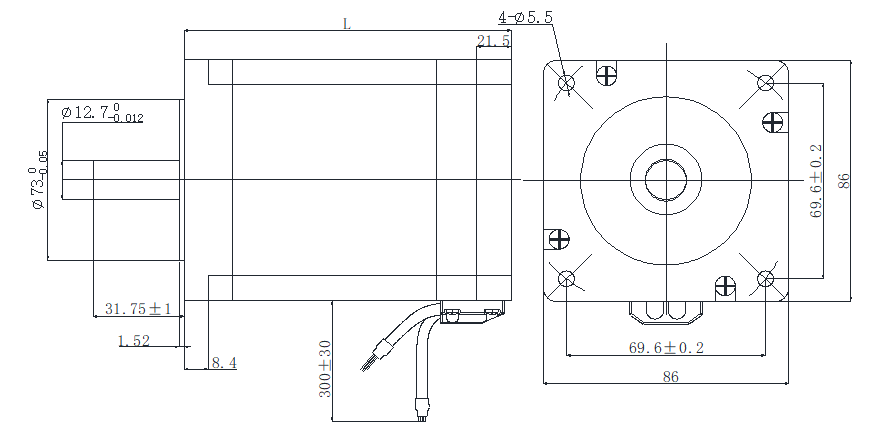

Длина двигателя (мм) 86.0 99.0 126.0
Масса (кг) 1.9 2.4 3.5

FL86SVA01

Номинальное напряжение (VDC) 48
Номинальная скорость (об/мин) 3000
Номинальный крутящий момент (Н·м) 0.35
Номинальный ток (A) 3
Скорость (об/мин) 3600
Пиковый крутящий момент (Н·м) 1.05
Ток (А) 9.5
Сопротивление (Ом) 0.09
Индуктивность (мГн) 2.6
Обратная ЭДС (Vrms/KRPM) 8.6
Постоянная крутящего момента (Н·м/А) 0.116
Количество полюсов 8
Кодер 1000
Инерция ротора (г·см²) 400
Длина двигателя (мм) 86.0
Масса (кг) 1.9

FL86SVA02

Номинальное напряжение (VDC) 48
Номинальная скорость (об/мин) 3000
Номинальный крутящий момент (Н·м) 0.7
Номинальный ток (A) 5.6
Скорость (об/мин) 3600
Пиковый крутящий момент (Н·м) 2.1
Ток (А) 17.5
Сопротивление (Ом) 0.34
Индуктивность (мГн) 1
Обратная ЭДС (Vrms/KRPM) 9
Постоянная крутящего момента (Н·м/А) 0.124
Количество полюсов 8
Кодер 1000
Инерция ротора (г·см²) 800
Длина двигателя (мм) 99.0
Масса (кг) 2.4

FL86SVA03

Номинальное напряжение (VDC) 48
Номинальная скорость (об/мин) 3000
Номинальный крутящий момент (Н·м) 1.4
Номинальный ток (A) 11
Скорость (об/мин) 3600
Пиковый крутящий момент (Н·м) 4.2
Ток (А) 33.5
Сопротивление (Ом) 0.16
Индуктивность (мГн) 0.5
Обратная ЭДС (Vrms/KRPM) 9.4
Постоянная крутящего момента (Н·м/А) 0.127
Количество полюсов 8
Кодер 1000
Инерция ротора (г·см²) 1600
Длина двигателя (мм) 126.0
Масса (кг) 3.5

Общее описание

FL86SVA - бесщеточный серводвигатель постоянного тока (BLDC) с замкнутым контуром управления, оснащенный энкодером. Двигатель предлагается с различными типами датчиков обратной связи: оптическим энкодером, магнитным энкодером или резольвером, с доступными инкрементальными и абсолютными разрешениями. Номинальное напряжение питания составляет 48 В, номинальная скорость вращения - 3000 об/мин, при этом максимальная скорость достигает 3600 об/мин. Номинальный крутящий момент варьируется от 0.35 до 1.4 Н·м, а пиковый момент - от 1.05 до 4.2 Н·м.

Параметры обмотки: сопротивление фазы от 0.09 до 0.34 Ом, индуктивность от 0.5 до 2.6 мГн. Константа обратной ЭДС составляет от 8.6 до 9.4 Vrms/KRPM, постоянная момента - от 0.116 до 0.127 Н·м/А. Двигатель имеет 8 полюсов. Момент инерции ротора находится в диапазоне от 400 до 1600 г·см². Конструкция рассчитана на нагрузки: максимальная радиальная нагрузка на вал - 200 Н, осевая - 65 Н. Корпус имеет степень защиты IP30. Изоляция обмоток соответствует классу B. Эксплуатация возможна в диапазоне температур окружающей среды от -20°C до +40°C и относительной влажности до 90% (без образования конденсата). Монтаж рекомендуется на высоте до 1000 м над уровнем моря в среде, защищенной от коррозии, горючих газов, масла и пыли. Электрическое подключение осуществляется через раздельные группы проводов: 3 силовых провода AWG18 для фаз (U, V, W) и группу сигнальных проводов AWG26 для питания (+5V, GND) и сигналов энкодера (дифференциальные каналы EA±, EB±) и датчиков Холла (A, B, C). Длина корпуса моделей составляет от 86.0 до 126.0 мм, масса - от 1.9 до 3.5 кг.

Электрическое соединение

Номер Цвет Свинцовый манометр Функция Описание
1 Красный/Белый Кабель AWG26 Земля Мощность сигнала отрицательная
2 Красный VCC:+5 В постоянного тока Мощность сигнала положительная
3 Синий EA- Двухканальный дифференциальный сигнал (может быть предоставлен трехканальный дифференциальный сигнал).
4 Синий/Черный EA+
5 Черный EB-
6 Черный/Белый EB+
7 Коричневый HALL A
8 Оранжевый HALL B
9 Желтый HALL C
1 Желтый Кабель AWG18 Фаза U
2 Красный Фаза V
3 Черный Фаза W
