FL86STH - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 220 |
| Максимальное осевое усилие (Н) | 60 |
| Диэлектрическая прочность | 1200 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FL86STH65-2808A (однополярный) | FL86STH65-2808A (рядный) | FL86STH65-2808A (параллельный) | FL86STH80-4208A (однополярный) | FL86STH80-4208A (рядный) | FL86STH80-4208A (параллельный) | FL86STH118-4208A (однополярный) | FL86STH118-4208A (рядный) | FL86STH118-4208A (параллельный) | FL86STH156-4208A (однополярный) | FL86STH156-4208A (рядный) | FL86STH156-4208A (параллельный) | |
| Ток (А) | 2.8 | 2 | 4 | 4.2 | 3 | 6 | 4.2 | 3 | 6 | 4.2 | 3 | 6 |
| Сопротивление (Ом) | 1.3 | 2.6 | 0.65 | 0.65 | 1.3 | 0.325 | 0.99 | 1.98 | 0.495 | 1.25 | 2.5 | 0.63 |
| Индуктивность (мГн) | 3.9 | 15.6 | 3.9 | 3 | 12 | 3 | 6 | 24 | 6 | 8 | 32 | 8 |
| Удерживающий крутящий момент (Н·м) | 2.2 | 3.5 | 3.5 | 3.2 | 4.5 | 4.5 | 6 | 8.5 | 8.5 | 8.4 | 12 | 12 |
| Фиксирующий крутящий момент (Н·м) | 0.08 | 0.08 | 0.08 | 0.12 | 0.12 | 0.12 | 0.24 | 0.24 | 0.24 | 0.36 | 0.36 | 0.36 |

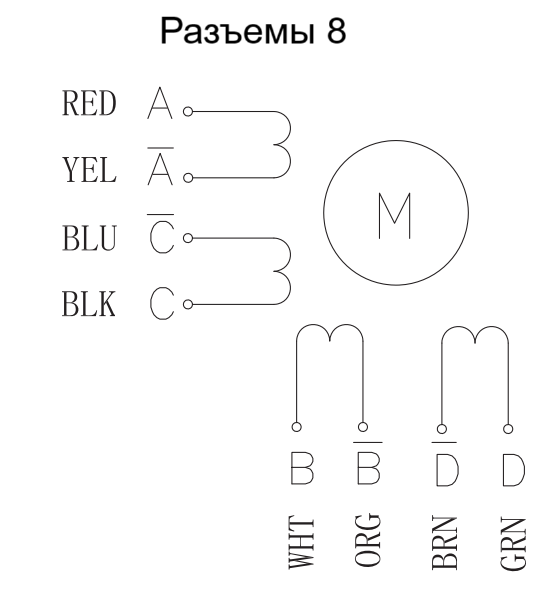

| Количество выводных контактов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Инерция ротора (г·см²) | 1000 | 1000 | 1000 | 1400 | 1400 | 1400 | 2700 | 2700 | 2700 | 4000 | 4000 | 4000 |
| Масса (кг) | 1.7 | 1.7 | 1.7 | 2.3 | 2.3 | 2.3 | 3.8 | 3.8 | 3.8 | 5.3 | 5.3 | 5.3 |
| Длина (мм) | 65.0 | 65.0 | 65.0 | 80.0 | 80.0 | 80.0 | 118.0 | 118.0 | 118.0 | 156.0 | 156.0 | 156.0 |
FL86STH65-2808A (однополярный)
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 1.3 |
| Индуктивность (мГн) | 3.9 |
| Удерживающий крутящий момент (Н·м) | 2.2 |
| Фиксирующий крутящий момент (Н·м) | 0.08 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1000 |
| Масса (кг) | 1.7 |
| Длина (мм) | 65.0 |
FL86STH65-2808A (рядный)
| Ток (А) | 2 |
| Сопротивление (Ом) | 2.6 |
| Индуктивность (мГн) | 15.6 |
| Удерживающий крутящий момент (Н·м) | 3.5 |
| Фиксирующий крутящий момент (Н·м) | 0.08 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1000 |
| Масса (кг) | 1.7 |
| Длина (мм) | 65.0 |
FL86STH65-2808A (параллельный)
| Ток (А) | 4 |
| Сопротивление (Ом) | 0.65 |
| Индуктивность (мГн) | 3.9 |
| Удерживающий крутящий момент (Н·м) | 3.5 |
| Фиксирующий крутящий момент (Н·м) | 0.08 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1000 |
| Масса (кг) | 1.7 |
| Длина (мм) | 65.0 |
FL86STH80-4208A (однополярный)
| Ток (А) | 4.2 |
| Сопротивление (Ом) | 0.65 |
| Индуктивность (мГн) | 3 |
| Удерживающий крутящий момент (Н·м) | 3.2 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1400 |
| Масса (кг) | 2.3 |
| Длина (мм) | 80.0 |
FL86STH80-4208A (рядный)
| Ток (А) | 3 |
| Сопротивление (Ом) | 1.3 |
| Индуктивность (мГн) | 12 |
| Удерживающий крутящий момент (Н·м) | 4.5 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1400 |
| Масса (кг) | 2.3 |
| Длина (мм) | 80.0 |
FL86STH80-4208A (параллельный)
| Ток (А) | 6 |
| Сопротивление (Ом) | 0.325 |
| Индуктивность (мГн) | 3 |
| Удерживающий крутящий момент (Н·м) | 4.5 |
| Фиксирующий крутящий момент (Н·м) | 0.12 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 1400 |
| Масса (кг) | 2.3 |
| Длина (мм) | 80.0 |
FL86STH118-4208A (однополярный)
| Ток (А) | 4.2 |
| Сопротивление (Ом) | 0.99 |
| Индуктивность (мГн) | 6 |
| Удерживающий крутящий момент (Н·м) | 6 |
| Фиксирующий крутящий момент (Н·м) | 0.24 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 2700 |
| Масса (кг) | 3.8 |
| Длина (мм) | 118.0 |
FL86STH118-4208A (рядный)
| Ток (А) | 3 |
| Сопротивление (Ом) | 1.98 |
| Индуктивность (мГн) | 24 |
| Удерживающий крутящий момент (Н·м) | 8.5 |
| Фиксирующий крутящий момент (Н·м) | 0.24 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 2700 |
| Масса (кг) | 3.8 |
| Длина (мм) | 118.0 |
FL86STH118-4208A (параллельный)
| Ток (А) | 6 |
| Сопротивление (Ом) | 0.495 |
| Индуктивность (мГн) | 6 |
| Удерживающий крутящий момент (Н·м) | 8.5 |
| Фиксирующий крутящий момент (Н·м) | 0.24 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 2700 |
| Масса (кг) | 3.8 |
| Длина (мм) | 118.0 |
FL86STH156-4208A (однополярный)
| Ток (А) | 4.2 |
| Сопротивление (Ом) | 1.25 |
| Индуктивность (мГн) | 8 |
| Удерживающий крутящий момент (Н·м) | 8.4 |
| Фиксирующий крутящий момент (Н·м) | 0.36 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 4000 |
| Масса (кг) | 5.3 |
| Длина (мм) | 156.0 |
FL86STH156-4208A (рядный)
| Ток (А) | 3 |
| Сопротивление (Ом) | 2.5 |
| Индуктивность (мГн) | 32 |
| Удерживающий крутящий момент (Н·м) | 12 |
| Фиксирующий крутящий момент (Н·м) | 0.36 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 4000 |
| Масса (кг) | 5.3 |
| Длина (мм) | 156.0 |
FL86STH156-4208A (параллельный)
| Ток (А) | 6 |
| Сопротивление (Ом) | 0.63 |
| Индуктивность (мГн) | 8 |
| Удерживающий крутящий момент (Н·м) | 12 |
| Фиксирующий крутящий момент (Н·м) | 0.36 |
| Количество выводных контактов | 8 |
| Инерция ротора (г·см²) | 4000 |
| Масса (кг) | 5.3 |
| Длина (мм) | 156.0 |
Общее описание

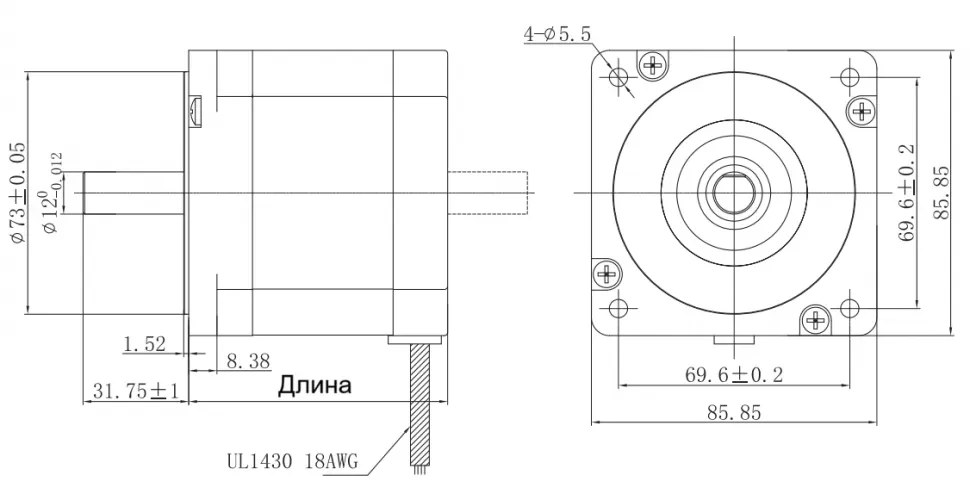

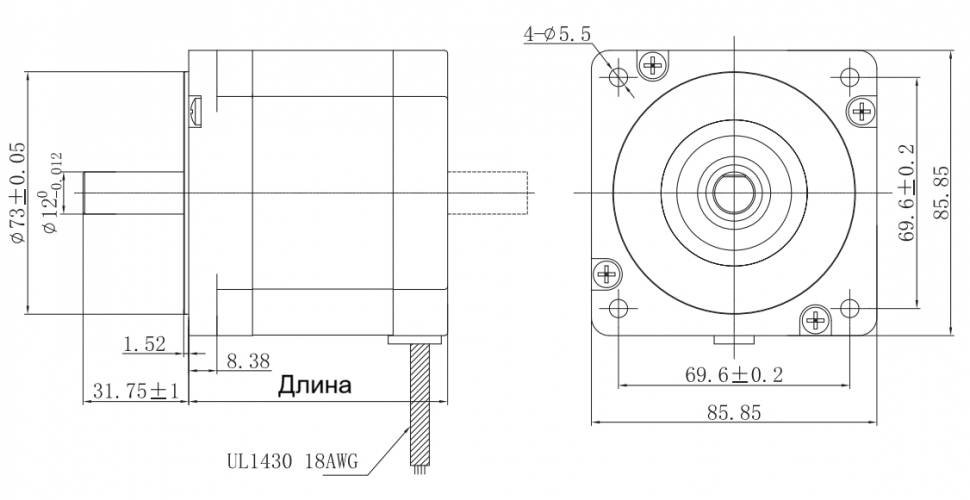

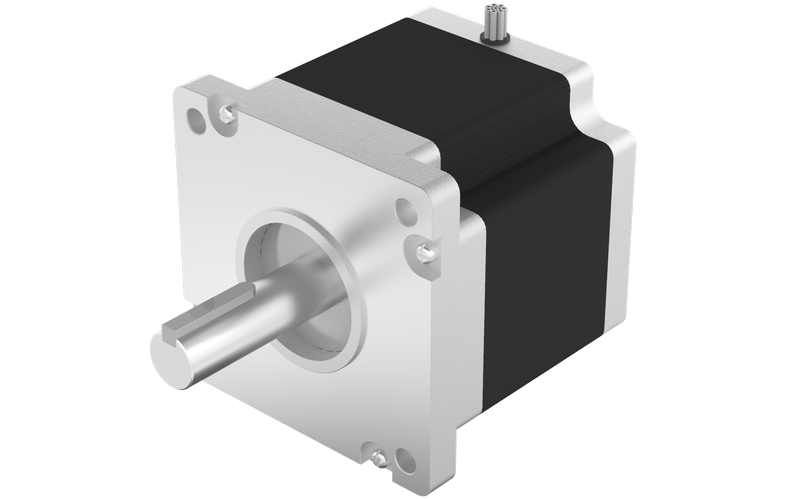

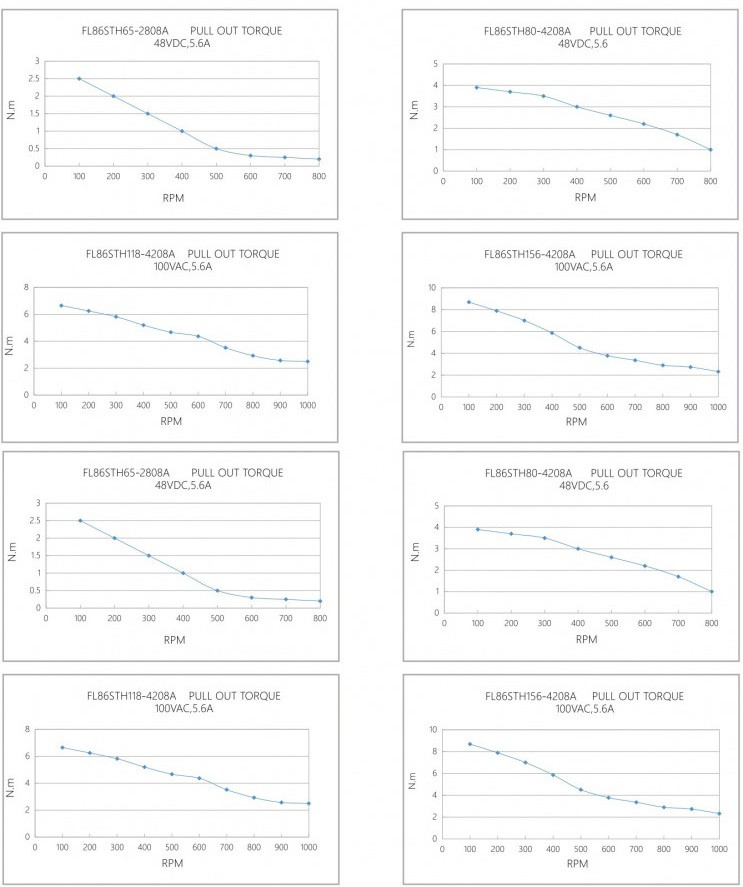

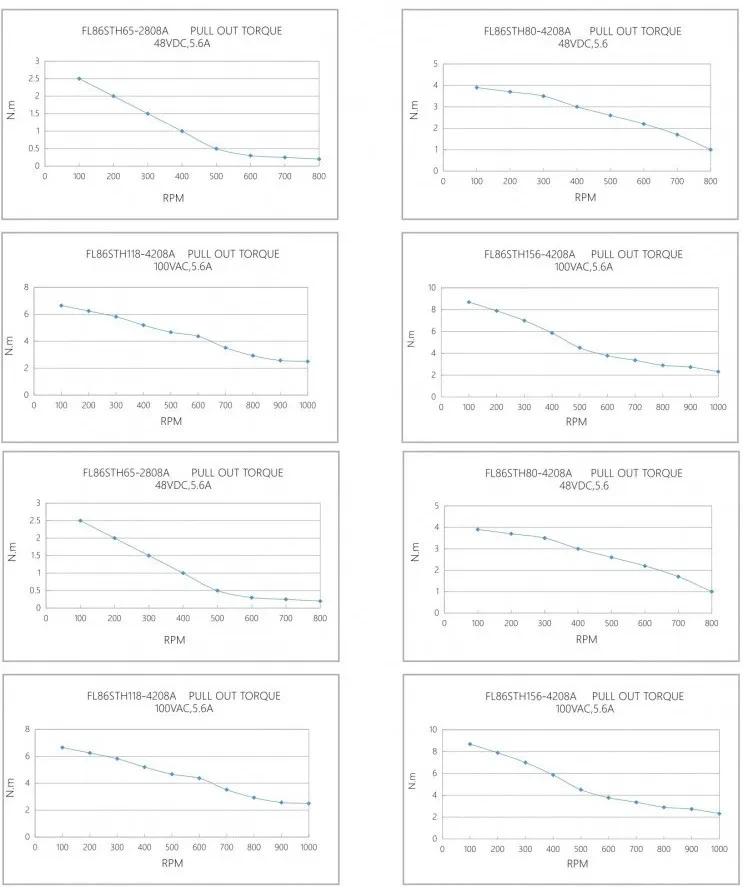

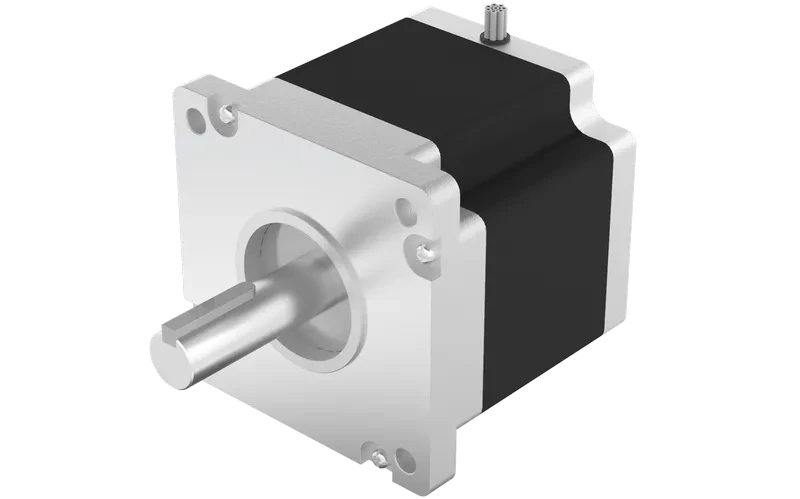

Модель FL86STH представляет собой мощный гибридный шаговый двигатель. Ключевые технические параметры включают угол шага 1.8° с точностью ±5%, работу с номинальным током до 6 А и удерживающий момент до 12 Н·м в зависимости от модификации и схемы подключения. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, повышенная диэлектрическая прочность 1200 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C, возможность подключения по различным схемам и несколько вариантов длины корпуса позволяют гибко подобрать устройство для требовательных промышленных применений, включая станки с ЧПУ, промышленные роботы и другие системы, требующие высокого крутящего момента и точного позиционирования.
